Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Sertifikat: | CE | Jaminan: | 18 bulan |
|---|---|---|---|
| Bahan: | PTFE | Flange Standard: | DIN, BS, ANSI |
| Bahan Flange: | Baja karbon | Tie Rod: | Baja Karbon, Baja Tahan Karat |
| Tekanan Pekerjaan: | PN10, PN16 | OEM: | 15 tahun pengalaman |
| Cahaya Tinggi: | PTFE berjajar bellow,PTFE bellow sendi ekspansi |
||

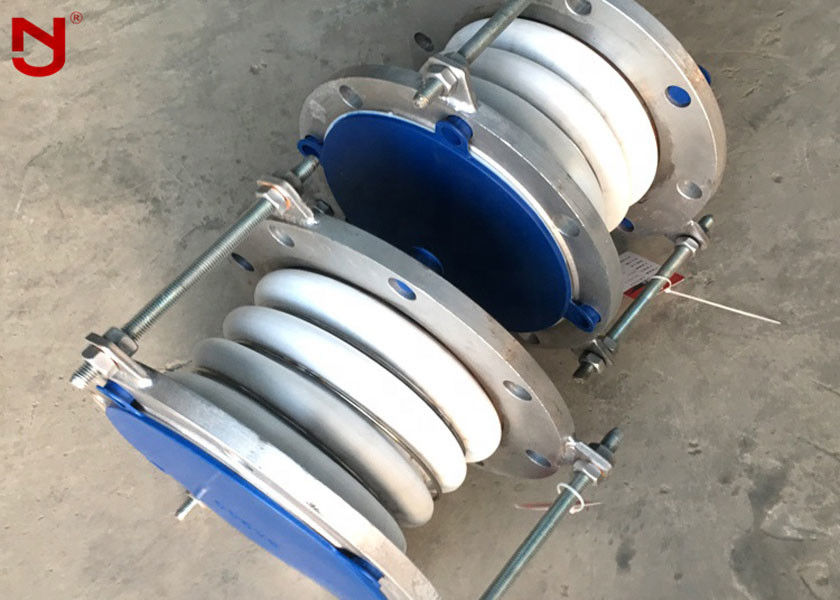

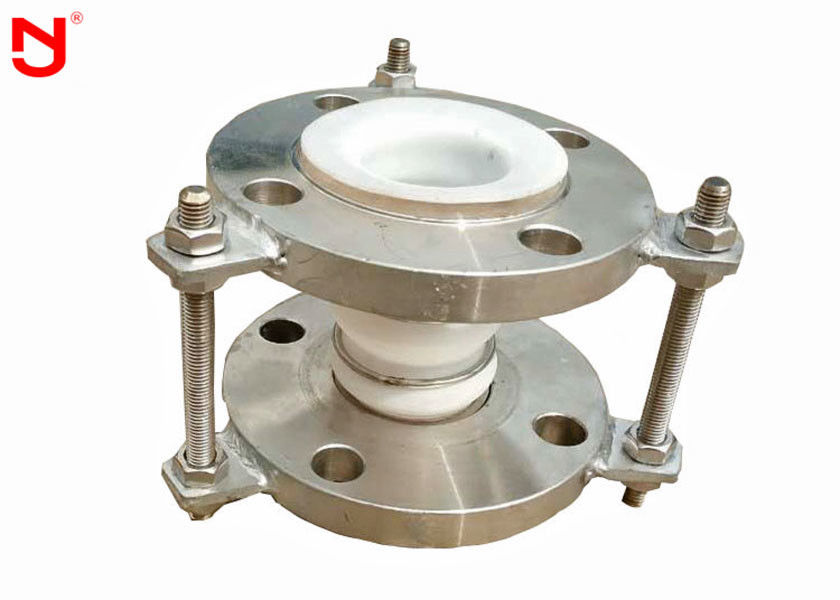

Sambungan ekspansi bergelombang di bawah PTFE berkualitas tinggi dengan flensa
Deskripsi
PTFE berbelit-belit Daming mungkin adalah selang fleksibel yang optimal untuk semua aplikasi yang hampir inert terhadap semua bahan kimia, membersihkan sendiri, tidak lengket, kelelahan yang sangat baik, tahan kusut dan sangat fleksibel.Daming diproduksi oleh proses yang dipatenkan dengan konvolusi heliks dangkal dan dukungan kawat tahan karat luar heliks.
SS304 stainless steel dikepang PTFE / selang berjajar terutama terdiri dari selang bagian dalam (bahan anti-korosi yang ideal) dan jalinan baja tahan karat di luar untuk perlindungan dan tekanan peminjaman, dengan konektor logam melengkung di kedua ujungnya.
fitur
1. Ketahanan kimia yang sangat baik
2. Tahan suhu tinggi dan rendah (-100 ° C hingga 260 ° C)
3. Resistensi tekanan tinggi
4. Anti penuaan, umur panjang tanpa masalah penuaan
5. Ketahanan aus, pelumasan tinggi
6. Anti korosi, tidak lengket, mudah dibersihkan
7. Tahan api
8. Terisolasi secara elektrik
9. Fleksibilitas yang sangat baik
Struktur
Dalam: Selang PTFE, selang dapat menghaluskan PTFE, dan juga berbelit-belit, untuk suhu tinggi dan rendah yang digunakan, anti korosif, tidak lengket.
Di luar: SUS304 Jalinan baja tahan karat.Resistensi tekanan tinggi.Semua jenis kopling bisa tersedia.
Parameter Teknik
| DiameterDN mm | Tiga gelombang kemampuan kompensasi maksimum | Biarkan tenaga kerja terbesar |
Tiga gelombang |
Ukuran flensa koneksi |
||||||||
| Aksial X mm | Melintang Y mm | Sudut θ | Tekanan internal | PN0.6Mpa | PN1.0Mpa | |||||||
| 02-1 | 02-2 | TF02-1 | TF02-2 | Kpa | K | nM | K | nM | ||||
| 100 | 26 | 25 | 33 | 20 | 0,5 | 0.6 | 28 | 95 | 170 | 180 | 8-M16 | |
| 124 | 29 | 0.4 | 0,5 | 24 | 105 | 200 | 8-M16 | 210 | ||||
| 150 | 32 | 20 | 26 | 18 | 115 | 225 | 240 | 12-M20 | ||||
| 200 | 40 | 15 | 0.35 | 0.4 | 17 | 125 | 280 | 295 | ||||
| 250 | 42 | 27 | 0.3 | 0.35 | 14 | 135 | 335 | 12-M16 | 350 | |||
| 300 | 44 | 13 | 145 | 395 | 12-M20 | 400 | ||||||
| 350 | 46 | 0.2 | 0.25 | 150 | 445 | 460 | ||||||
| 400 | 0.1 | 0.1 | 11 | 160 | 495 | 16-M20 | 515 | 16-M22 | ||||
| 450 | 48 | 12 | 16 | 180 | 550 | 565 | 20-M22 | |||||
| 500 | 0,08 | 200 | 600 | 20-M24 | 620 | 20-M27 | ||||||
| 600 | 49 | 0,05 | 0,06 | 10 | 220 | 705 | 24-M24 | 725 | ||||
| 700 | 50 | 240 | 810 | 24-M27 | ||||||||
| 800 | 10 | 13 | 260 | 920 | ||||||||
| 900 | 0,03 | 0,035 | 9 | 280 | 1020 | |||||||
| 1000 | 52 | 300 | 1120 | 28-M27 | ||||||||
| 1200 | 8 | 10 | 7 | 320 | ||||||||
pengantar dari sambungan ekspansi bergelombang
bellow stainless steel juga dikenal sebagai bellow ekspansi. Ini terdiri dari pipa bergelombang (elemen elastis), pipa ujung, braket, saluran dan aksesori lainnya.
Teori kerja dari sambungan ekspansi bergelombang
sambungan ekspansi bellow stainless steel adalah perangkat kompensator yang menyerap perubahan ukuran pipa, saluran atau bejana yang disebabkan oleh ekspansi dan kontraksi termal dan alasan lain, dengan menggunakan ekstensi dan deformasi yang efektif dari elemen elastis kompensator bellow.Itu milik elemen kompensasi, dapat menyerap perpindahan aksial, melintang dan sudut.
