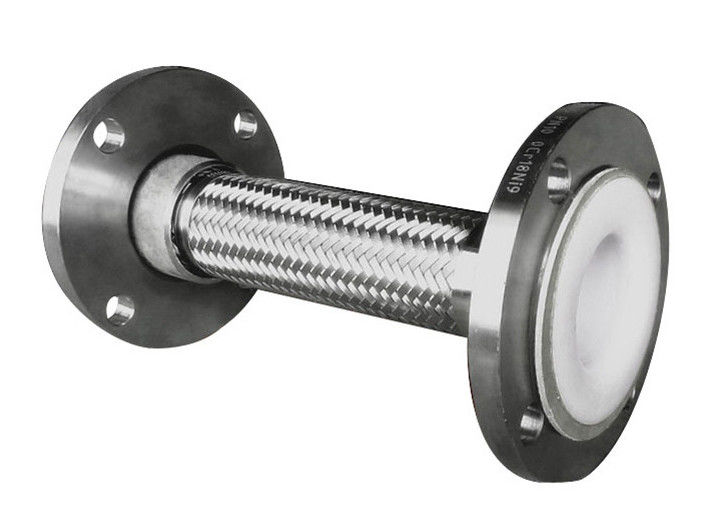

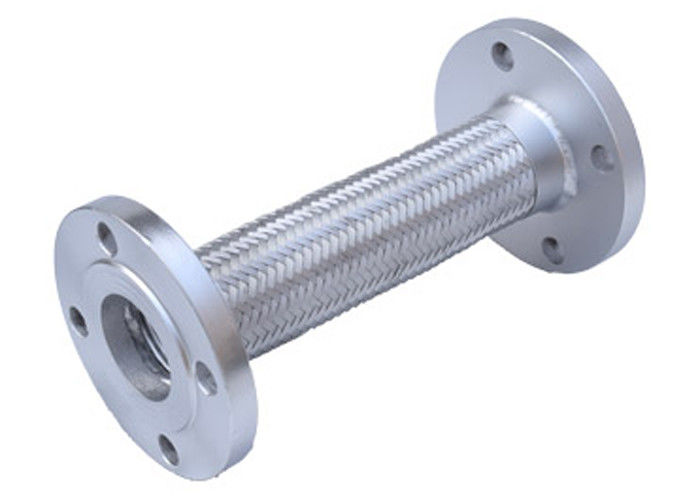

DN100 Jalinan Ekspansi Bersama, Tekanan Tinggi Tekuk Ekspansi Dengan Mudah Bantalan Tinggi

selang dikepang stainless

konektor selang fleksibel

Tempat asal:

Cina

Nama merek:

JINGNING

Sertifikasi:

Nomor model:

Bicara Sekarang

DN100 Jalinan Ekspansi Bersama, Tekanan Tinggi Tekuk Ekspansi Dengan Mudah Bantalan Tinggi

Rincian Produk

Ukuran:

DN50 ---- DN1000

Bahan Bellow:

SS304, SS316, SS321

Flange Standard:

DIN, BS, ANSI, JIS, AS

Bahan Flange:

Baja Tahan Karat, Baja Karbon

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order

Harga

USD 20---500

Kemasan rincian

peti kayu

Syarat-syarat pembayaran

T / T, Serikat Barat, MoneyGram, L / C, D / A, D / P

Menyediakan kemampuan

1000 Set / minggu

Produk-produk terkait

video

Pemasangan Selang Fleksibel yang Dipalsukan Selang Stainless Steel Wire Metal Pipe Connector

Dapatkan Harga Terbaik

video

Pipa selang logam Kawat stainless steel yang dipintal bergelombang DN8~DN400

Dapatkan Harga Terbaik

video

Selang Fleksibel Logam Kawat Baja Tidak Berlemak Gulung

Dapatkan Harga Terbaik

video

Stainless Steel Wire Braided Corrugated

Dapatkan Harga Terbaik

Hubungi Kami

+86 15093112546

joints@chnflex.com

Bicara Sekarang

Deskripsi Produk

Apa fitur selang fleksibel logam kami?

1. Tekuk dengan mudah dan mudah untuk menginstal.

2. Mampu menahan korosi dan tahan panas dengan kuat, bahan stainless steel dapat digunakan dengan aman selama bertahun-tahun.

3. Luar ditutupi dengan kawat baja tahan karat dikepang, memiliki daya dukung yang tinggi.

4. Diterapkan ke wilayah gerakan berulang di area suhu tinggi, kinerja anti-kelelahan yang baik.

5. Diameter dan panjang, dilas di ujung selang dapat diproduksi sesuai kebutuhan pelanggan. Berbagai konfigurasi pemasangan ujung seperti ulir (NPT dan BSP); flensa tetap dan mengambang (baja tahan karat dan baja karbon); sambungan leher pengelasan dan fitting cepat.

DN100 Jalinan Ekspansi Bersama, Tekanan Tinggi Tekuk Ekspansi Dengan Mudah Bantalan Tinggi 0

Inti Bagian Dalam: Baja Tahan Karat Bergelombang

Kekuatan inti baja tahan karat selang logam fleksibel tersedia dalam baja tahan karat 304, 321 dan 316L

Pipa baja tahan karat dibentuk menjadi gelombang bergelombang yang sejajar satu sama lain

Opsi heliks / berbelit-belit tersedia atas permintaan

Inti Luar: Lapisan Baja Tahan Karat Jalinan

Beli selang inti bergelombang tanpa lapisan, dikepang tunggal atau ganda

Lapisan jalinan luar selang logam fleksibel terbuat dari baja tahan karat 304

Bagaimana kondisi selang fleksibel logam kami?

Jenis koneksi	Flens / ulir / kopling cepat / pengelasan
Bahan selang	Ss304 / ss316 / ss321
Diameter	DN6-DN700
Tekanan	6bar-25bar
Suhu	-196 ℃ ~ + 600 ℃
Panjangnya	Sesuai dengan permintaan anda
Ketebalan	5mm-20mm

Untuk merancang rakitan selang logam dengan benar untuk aplikasi tertentu, parameter desain berikut harus ditentukan:

1. Temperatur ----- Anda harus memberi kami informasi karena temperatur yang sesuai dengan suhu yang tepat untuk perakitan terbuka.

2. Ukuran ----- Diameter sambungan tempat perakitan akan dipasang harus disediakan.

3. Media ----- Ini penting karena Anda harus memastikan bahwa komponen perakitan secara kimiawi kompatibel dengan media yang melewati selang serta lingkungan tempat selang dipasang.

4. Tekanan ----- mengidentifikasi tekanan internal di mana unit akan terkena.Informasi ini penting untuk menentukan apakah rakitan cukup kuat untuk aplikasi.

5. Identifikasi fitting ujung yang diperlukan ----- Ini diperlukan karena fitting untuk perakitan harus dipilihpas dengan koneksi kawin.

Apa parameter selang fleksibel logam kami?

Parameter teknis dari selang logam yang dikepang
Nominal diameter DN	Diameter dalam (mm)	Diameter luar		Radius lentur minimum		Tekanan Pekerjaan
Nominal diameter DN	Diameter dalam (mm)	Puputan	Jala kepang	Statis	Dinamis	Jala kepang tunggal	Jaring kepang ganda
8	8.8	13.2	14.4	50	110	15	20
10	11.7	16.5	17.7	65	145	185	20
15	13.5	19.5	21.1	80	180	18	20
20	20.0	27	28.6	120	270	10	15
25	27.0	34.5	36.1	160	360	6.3	10
32	32.0	40	41.6	175	400	4.0	6.3
40	39.6	52	53.6	225	510	4.0	6.3
50	49.7	62	63.6	280	640	3.0	5.0
65	61.2	80.2	81.8	410	915	3.0	5.0
80	79.0	96.3	97.9	486	1030	3.0	5.0
100	101.2	119.6	121.2	610	1340	2.5	4.0
125	124.1	145.3	146.9	700	1540	2.5	4.0
150	149.4	180.8	182.4	810	1780	2.5	4.0
200	176.0	240	243.2	1000	2000	2.5	4.0
250	248.0	290	294	1250	2500	2.5	4.0
300	298.0	350	354	1500	3000	1.6	2.5
350	347.0	400	404.8	1750	3500	1.6	2.5
400	397.6	460	464.8	2000	4000	1.6	2.5
