| Ukuran: | DN50 ---- DN1200 | Bahan Karet: | EPDM, NBR, SBR, NR |
|---|---|---|---|
| Flange Standard: | DIN, BS, ANSI, JIS, AS | Bahan Flange: | Baja Karbon, Baja Tahan Karat |
| Cahaya Tinggi: | bellow ekspansi karet,sambungan ekspansi pompa |
||

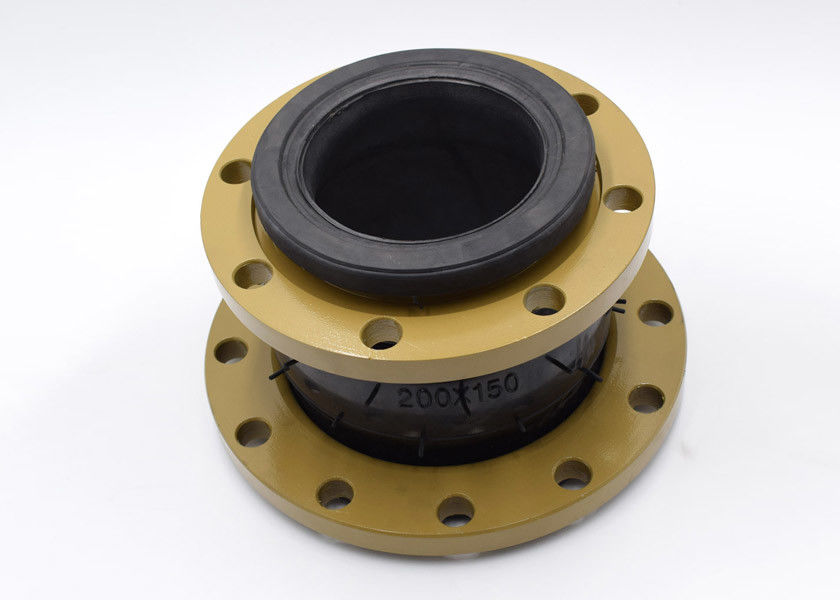

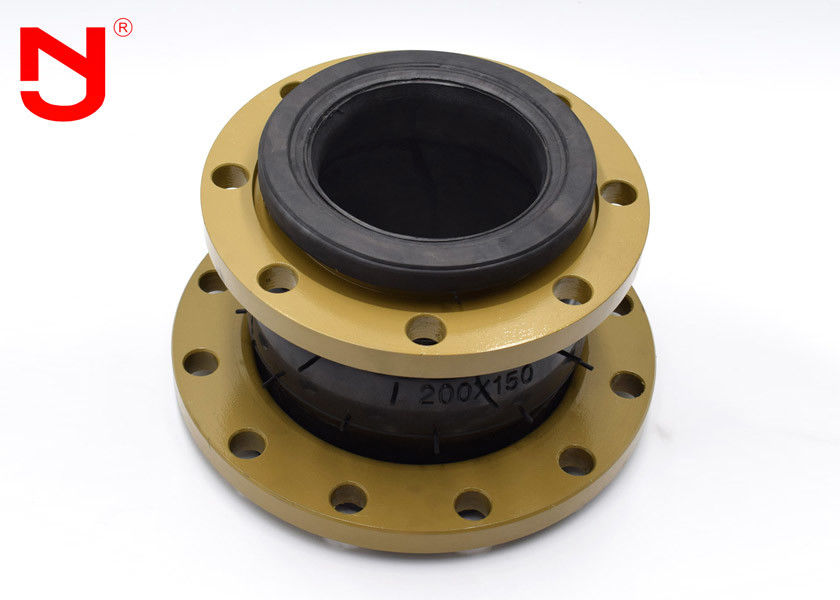

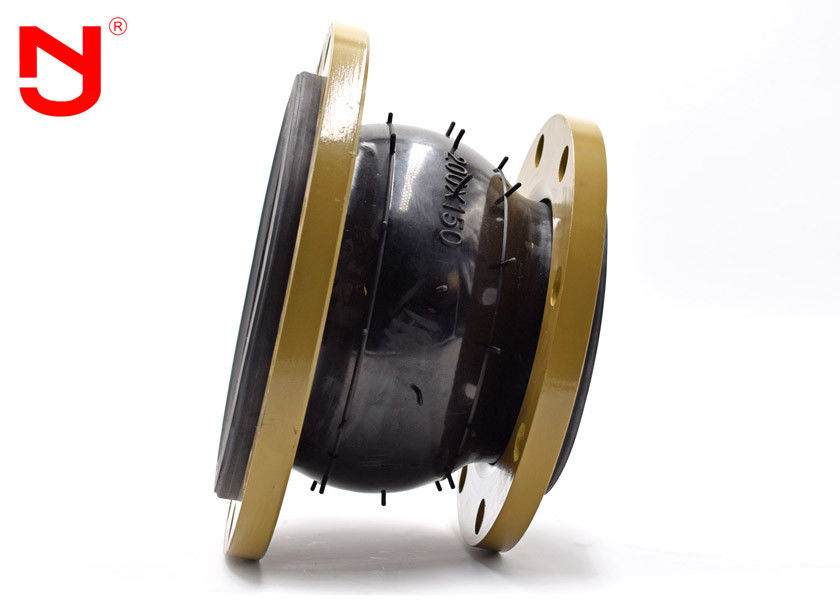

pengantar dari sambungan ekspansi karet tipe peredam
Model utilitas berkaitan dengan sambungan karet eksentrik eksentrik yang fleksibel, yang dapat memecahkan masalah kaliber yang berbeda ketika pipa logam dihubungkan, dan memiliki fungsi penyerapan goncangan dan pengurangan kebisingan, dan dapat menyimpan bagian pemasangan pipa dan menyimpan biaya.Model utilitas terdiri dari lapisan karet dalam, lapisan penguat kain, lapisan karet tengah, lapisan karet luar, penguat ujung, cincin logam atau cincin kawat baja, flensa logam, atau sambungan bergerak paralel.
Spesifikasi sambungan ekspansi karet pereduksi konsentris stainless steel bergelang
| Daftar material | ||
| Tidak. | Nama | Bahan |
| 1 | Lapisan karet luar | IIR, CR, EPDM, NR, NBR |
| 2 | Lapisan karet bagian dalam | IIR, CR, EPDM, NR, NBR |
| 3 | Lapisan bingkai | Kain kabel poliester |
| 4 | Penghubung jalur pipa | Q235 304316L |
| 5 | Cincin penguat | Cincin manik |
| spesifikasi | DN50 ~ 300 | DN350 ~ 600 |
| Tekanan kerja (MPa) | 0,25 ~ 1,6 | |
| Tekanan meledak (MPa) | ≤4.8 | |
| Vakum (KPa) | 53.3 (400) | 44.9 (350) |
| Suhu (℃) | -20 ~ + 115 (untuk kondisi khusus -30 ~ + 250) | |
| Media yang berlaku | Udara, udara tekan, air, air laut, air panas, minyak, asam basa, dll. | |
| DN (besar) × DN (kecil) | Panjangnya | Aksial pemindahan (perpanjangan) |
Aksial pemindahan (kompresi) |
Radial pemindahan |
Membelokkan sudut |
| (a1 + a2) ° | |||||
| 50 × 32 | 180 | 15 | 18 | 45 | 35 ° |
| 50 × 40 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 32 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 40 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 50 | 180 | 15 | 18 | 45 | 35 ° |
| 80 × 32 | 220 | 15 | 18 | 45 | 35 ° |
| 80 × 50 | 180 | 20 | 30 | 45 | 35 ° |
| 80 × 65 | 180 | 20 | 30 | 45 | 35 ° |
| 100 × 40 | 220 | 20 | 30 | 45 | 35 ° |
| 100 × 50 | 180 | 20 | 30 | 45 | 35 ° |
| 100 × 65 | 180 | 22 | 30 | 45 | 35 ° |
| 100 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 50 | 220 | 22 | 30 | 45 | 35 ° |
| 125 × 65 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 100 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 50 | 240 | 22 | 30 | 45 | 35 ° |
| 150 × 65 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 150 × 100 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 125 | 200 | 22 | 30 | 45 | 35 ° |
| 200 × 80 | 260 | 22 | 30 | 45 | 35 ° |
| 200 × 100 | 200 | 25 | 35 | 40 | 30 ° |
| 200 × 125 | 220 | 25 | 35 | 40 | 30 ° |
| 200 × 150 | 200 | 25 | 35 | 40 | 30 ° |
| 250 × 100 | 260 | 25 | 35 | 40 | 30 ° |
| 250 × 125 | 220 | 25 | 35 | 40 | 30 ° |
| 250 × 150 | 220 | 25 | 35 | 40 | 30 ° |
| 250 × 200 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 125 | 260 | 25 | 35 | 40 | 30 ° |
| 300 × 150 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 200 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 250 | 220 | 25 | 35 | 40 | 30 ° |
| 350 × 200 | 230 | 28 | 38 | 35 | 26 ° |
| 350 × 250 | 230 | 28 | 38 | 35 | 26 ° |
| 350 × 300 | 230 | 25 | 38 | 40 | 26 ° |
| 400 × 200 | 230 | 25 | 38 | 40 | 26 ° |
| 400 × 250 | 240 | 28 | 38 | 35 | 26 ° |
| 400 × 300 | 240 | 28 | 38 | 35 | 26 ° |
| 400 × 350 | 260 atau | 28 | 38 | 35 | 26 ° |
| 285 | |||||
| 450 × 250 | 280 | 28 | 38 | 35 | 26 ° |
| 450 × 300 | 240 | 28 | 38 | 35 | 26 ° |
| 450 × 350 | 240 | 28 | 38 | 35 | 26 ° |
| 450 × 400 | 240 | 28 | 38 | 35 | 26 ° |
| 500 × 250 | 280 | 28 | 38 | 35 | 26 ° |
| 500 × 300 | 280 | 28 | 38 | 35 | 26 ° |
| 500 × 350 | 240 | 28 | 38 | 35 | 26 ° |
| 500 × 400 | 230 | 28 | 38 | 35 | 26 ° |
| 500 × 450 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 400 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 450 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 500 | 240 | 28 | 38 | 35 | 26 ° |
