Tempat asal:
Cina
Nama merek:
JINGNING
Sertifikasi:
CE
Nomor model:
RFJD
Hubungi Kami
video

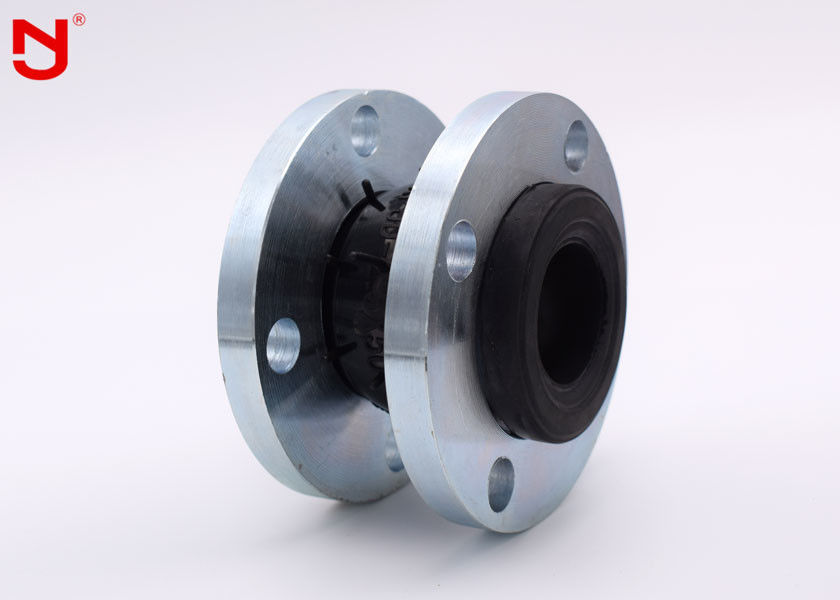

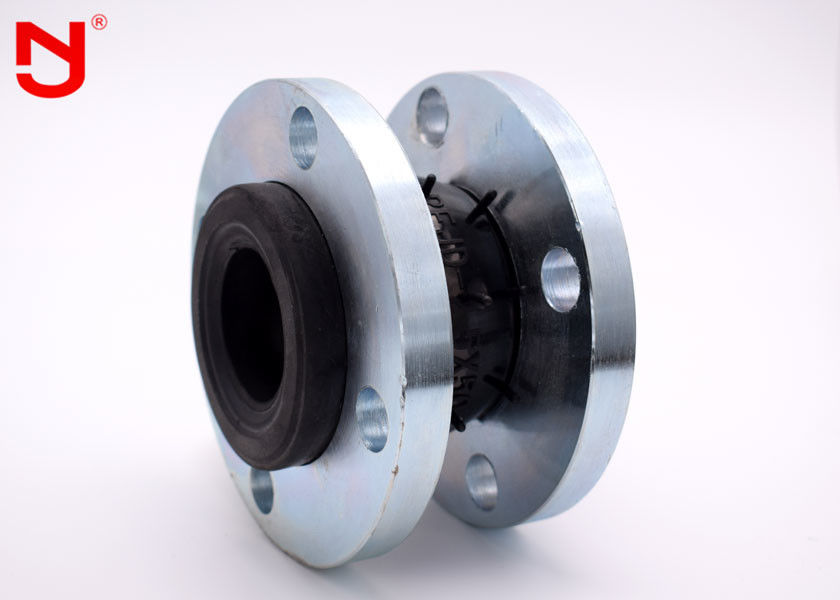

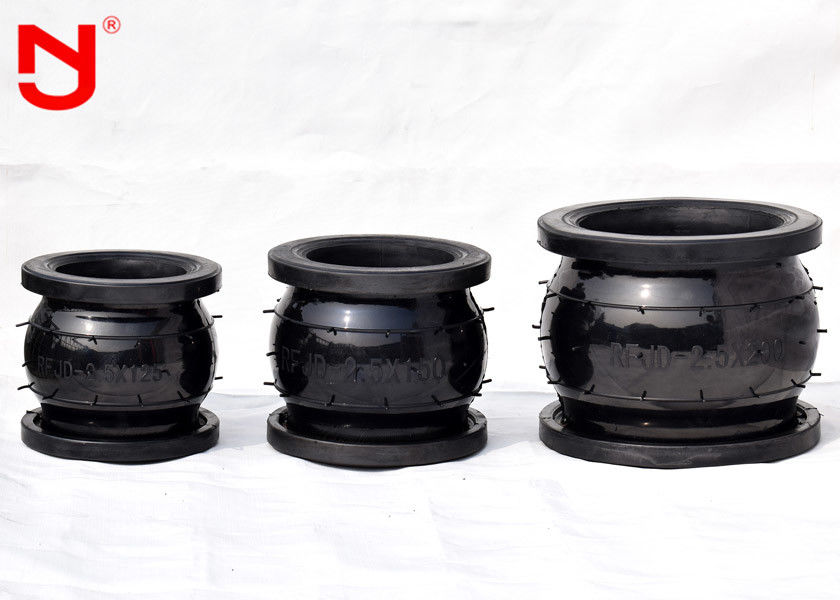

Untuk konstruksi pipa, Anda memerlukan sambungan ekspansi - untuk menyerap ekspansi termal, untuk mengurangi getaran dan kebisingan. Sambungan ekspansi 'JINGNING' kami telah dengan andal melakukan tugas-tugas ini sejak 2004.
Sambungan ekspansi adalah produk yang direkayasa secara khusus yang dimasukkan ke dalam sebuah rigid
sistem perpipaan untuk mencapai satu atau beberapa hal berikut:
»Menyerap gerakan
»Meringankan ketegangan sistem karena perubahan termal, tegangan beban,pemompaan lonjakan, keausan atau pengendapan
»Kurangi kebisingan mekanis
»Mengimbangi ketidaksesuaian
»Menghilangkan elektrolisis antara logam yang berbeda
| KARAKTRISTIK UMUM | |
| Diameter Nominal | DN15-DN3000 |
| Tekanan Pekerjaan | PN6-PN25 |
| Suhu Kerja | -20 ℃ -140 ℃ |
| Sedang Bekerja | Air, Minyak, Asam, Alkali |
|
Data utama sambungan ekspansi karet
|
||||||
|
Diameter nominal (DN)
|
Panjangnya
|
Perpindahan aksial (mm)
|
Perpindahan horizontal
|
Sudut defleksi
|
||
|
mm
|
inci
|
mm
|
Perpanjangan
|
Kompresi
|
mm
|
(a1 + a2) °
|
|
32
|
1 1/4
|
95
|
6
|
9
|
9
|
15 °
|
|
40
|
1 1/2
|
95
|
6
|
10
|
9
|
15 °
|
|
50
|
2
|
105
|
7
|
10
|
10
|
15 °
|
|
65
|
2 1/2
|
115
|
7
|
13
|
11
|
15 °
|
|
80
|
3
|
135
|
8
|
15
|
12
|
15 °
|
|
100
|
4
|
150
|
10
|
19
|
13
|
15 °
|
|
125
|
5
|
165
|
12
|
19
|
13
|
15 °
|
|
150
|
6
|
180
|
12
|
20
|
14
|
15 °
|
|
200
|
8
|
210
|
16
|
25
|
22
|
15 °
|
|
250
|
10
|
230
|
16
|
25
|
22
|
15 °
|
|
300
|
12
|
245
|
16
|
25
|
22
|
15 °
|
|
350
|
14
|
255
|
16
|
25
|
22
|
15 °
|
|
400
|
16
|
255
|
16
|
25
|
22
|
15 °
|
|
450
|
18
|
255
|
16
|
25
|
22
|
15 °
|
|
500
|
20
|
255
|
16
|
25
|
22
|
15 °
|
|
600
|
24
|
260
|
16
|
25
|
22
|
15 °
|
CATATAN:
Dimensi dinyatakan dalam mm, dan tunduk pada toleransi pabrikan.Data dapat diubah tanpa pemberitahuan oleh Departemen Desain kami untuk keuntungan produk.
* Gerakan yang disebutkan hanya valid dengan subjek gabungan ke satu arah gerakan.Nilai dikurangi secara proporsional seiring dengan kombinasi gerakan.Tahukah Anda bagaimana sambungan ekspansi karet berkualitas tinggi dibuat? Mari kita lihat dengan JINGNING.
