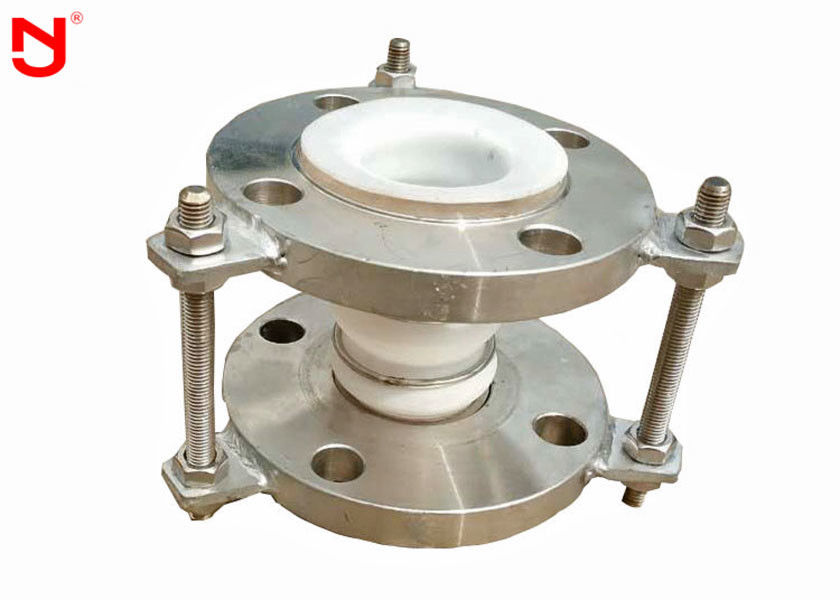

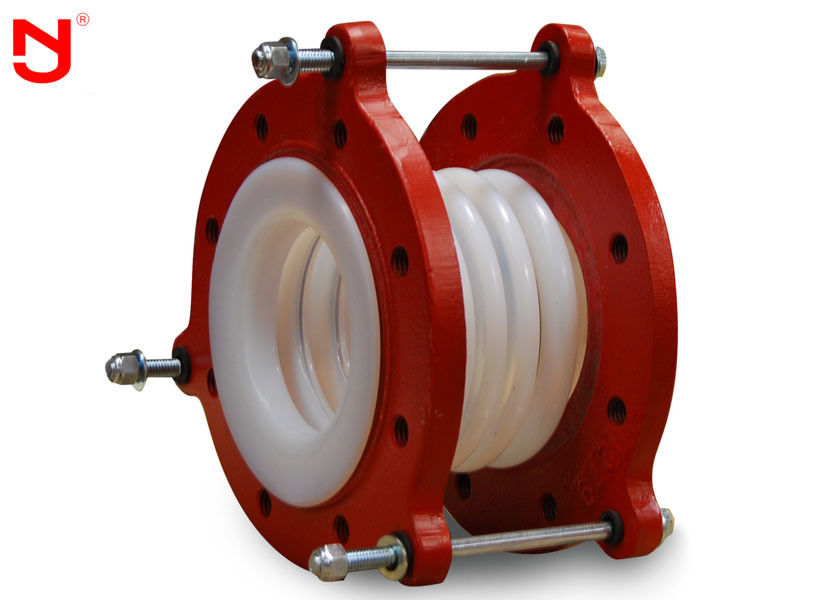

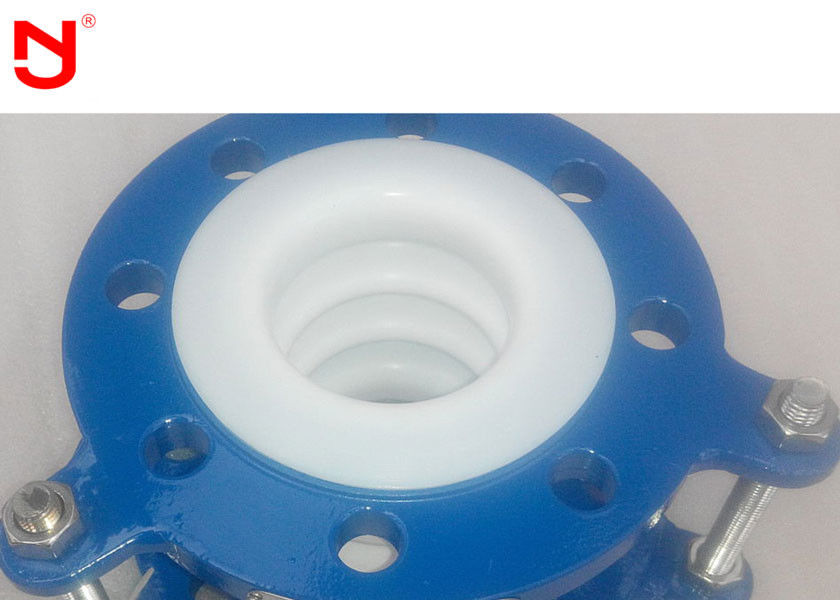

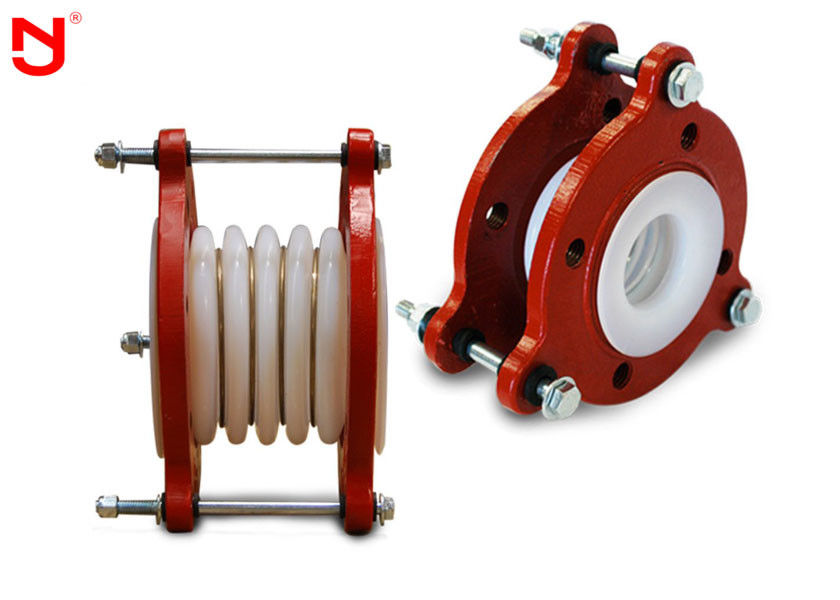

Name: Sambungan Ekspansi PTFE yang Dapat Disetel, Ptfe Lined Bellows Carbon Steel Tie Rod
Brand: Shanghai Songjiang Jingning Shock Absorber Co.,Ltd.
SKU: JNTF
Price: 1,005.00 USD
Availability: InStock

Rumah > Produk > Sambungan Ekspansi PTFE >

Sambungan Ekspansi PTFE yang Dapat Disetel, Ptfe Lined Bellows Carbon Steel Tie Rod

PTFE berjajar bellow

PTFE bellow sendi ekspansi

Tempat asal:

Cina

Nama merek:

JINGNING

Sertifikasi:

Nomor model:

JNTF

Hubungi Kami

Minta Kutipan

Sambungan Ekspansi PTFE yang Dapat Disetel, Ptfe Lined Bellows Carbon Steel Tie Rod

Rincian Produk

Sertifikat:

Jaminan:

18 bulan

Bahan:

PTFE,

Flange Standard:

DIN, ANSI

Bahan Flange:

Besi tahan karat

Tie Rod:

Baja Karbon, Baja Tahan Karat

Tekanan Pekerjaan:

PN10, PN16

OEM:

15 tahun pengalaman

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order

Produk-produk terkait

Dapat disesuaikan PTFE bellow sendi Pompa Fleksibel Konektor

Dapatkan Harga Terbaik

Pabrik dapat disesuaikan PTFE bellow di pipa dengan karbon baja flange

Dapatkan Harga Terbaik

Produsen PTFE Axial Expansion Joint dengan ANSI Flanged Type

Dapatkan Harga Terbaik

PTFE Flanged Expansion Joint yang tahan kimia dapat disesuaikan

Dapatkan Harga Terbaik

Hubungi Kami

+86 15093112546

joints@chnflex.com

Hubungi sekarang

Deskripsi Produk

PTFE Flange rubber adjustable expansion joint

fitur

1. Ketahanan kimia yang sangat baik
2. Tahan suhu tinggi dan rendah (-100 ° C hingga 260 ° C)
3. Resistensi tekanan tinggi
4. Anti penuaan, umur panjang tanpa masalah penuaan
5. Ketahanan aus, pelumasan tinggi
6. Anti korosi, tidak lengket, mudah dibersihkan
7. Tahan api
8. Terisolasi secara elektrik
9. Fleksibilitas yang sangat baik

Struktur

Dalam: Selang PTFE, selang dapat menghaluskan PTFE, dan juga berbelit-belit, untuk suhu tinggi dan rendah yang digunakan, anti korosif, tidak lengket.
Di luar: SUS304 Jalinan baja tahan karat.Resistensi tekanan tinggi.Semua jenis kopling bisa tersedia.

Sambungan Ekspansi PTFE yang Dapat Disetel, Ptfe Lined Bellows Carbon Steel Tie Rod 0
Parameter Teknik

DiameterDN mm	Tiga gelombang kemampuan kompensasi maksimum				Biarkan tenaga kerja terbesar			Tiga gelombang panjangnya L mm	Ukuran flensa koneksi HG5010-58 / HGJ45-92 (HG20593-93 / 97)
	Aksial X mm	Melintang Y mm		Sudut θ	Tekanan internal				PN0.6Mpa		PN1.0Mpa
		02-1	02-2		TF02-1	TF02-2	Kpa		K	nM	K	nM
100	26	25	33	20	0,5	0.6	28	95	170		180	8-M16
124	29				0.4	0,5	24	105	200	8-M16	210
150	32	20	26				18	115	225		240	12-M20
200	40			15	0.35	0.4	17	125	280		295
250	42		27		0.3	0.35	14	135	335	12-M16	350
300	44						13	145	395	12-M20	400
350	46				0.2	0.25		150	445		460
400					0.1	0.1	11	160	495	16-M20	515	16-M22
450	48	12	16					180	550		565	20-M22
500					0,08			200	600	20-M24	620	20-M27
600	49				0,05	0,06	10	220	705	24-M24	725
700	50							240	810	24-M27
800		10	13					260	920
900					0,03	0,035	9	280	1020
1000	52							300	1120	28-M27
1200		8	10				7	320

pengantar dari sambungan ekspansi bergelombang
bellow stainless steel juga dikenal sebagai bellow ekspansi. Ini terdiri dari pipa bergelombang (elemen elastis), pipa ujung, braket, saluran dan aksesori lainnya.

Teori kerja dari sambungan ekspansi bergelombang
sambungan ekspansi bellow stainless steel adalah perangkat kompensator yang menyerap perubahan ukuran pipa, saluran atau bejana yang disebabkan oleh ekspansi dan kontraksi termal dan alasan lain, dengan menggunakan ekstensi dan deformasi yang efektif dari elemen elastis kompensator bellow.Itu milik elemen kompensasi, dapat menyerap perpindahan aksial, melintang dan sudut.
