Tempat asal:
Cina
Nama merek:
JINGNING
Sertifikasi:
CE、ZTC
Nomor model:
JDZ
Hubungi Kami

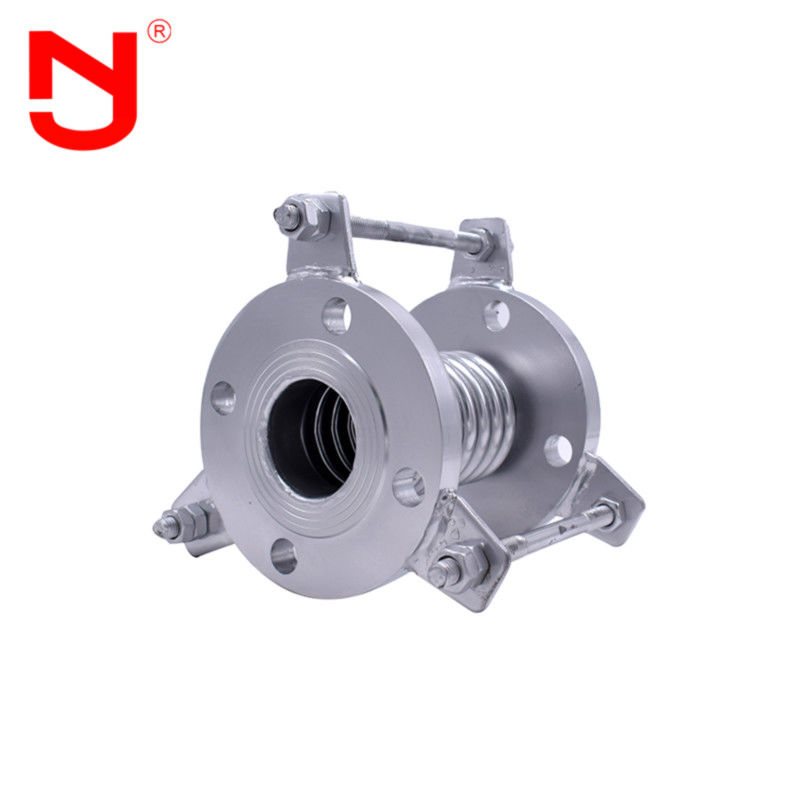

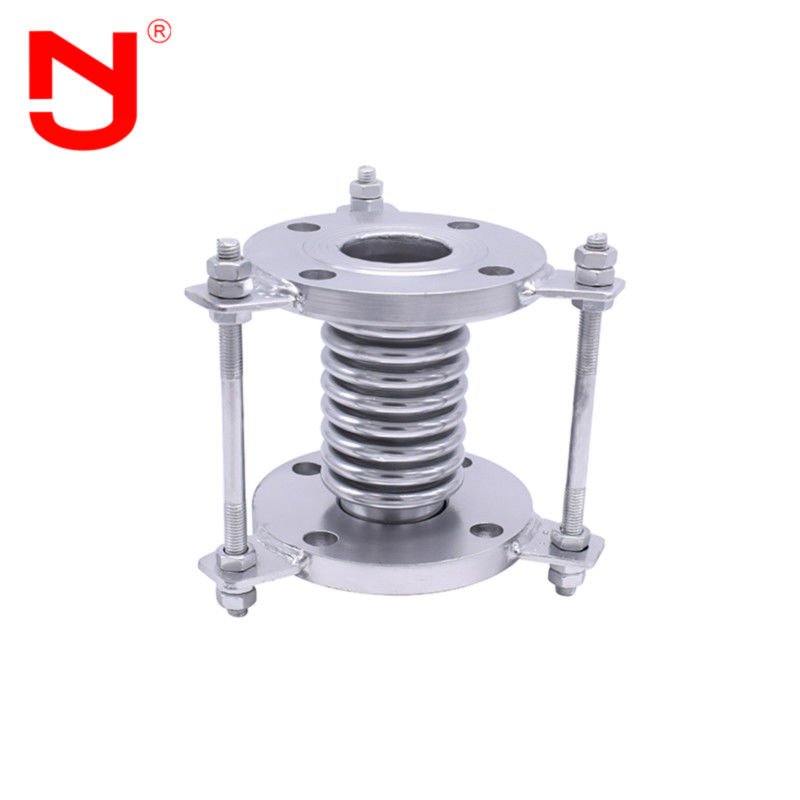

Sambungan Ekspansi Bellow Logam Fleksibel Berkualitas Tinggi
Bellow ekspansi adalah sejenis sambungan ekspansi bellow melintang dinding tipis yang fleksibel, yang terdiri dari bodi bellow stainless steel, flensa, batang batas, dan pelat telinga batas. Bellow ekspansi, juga dikenal sebagai sambungan ekspansi bellow logam, adalah sejenis komponen prefabrikasi untuk kompensasi pipa, yang banyak digunakan dalam teknik tenaga listrik, industri petrokimia, pemanas, baja, konstruksi perkotaan dan industri lainnya.Fungsinya untuk mengkompensasi daya atau koneksi antara jaringan pipa panas dan peralatan mekanis.Sambungan ekspansi bellow mengkompensasi perpindahan perangkat lunak sistem pipa panjang atau peralatan mekanis yang disebabkan oleh perbedaan suhu (atau gerakan termal molekuler) melalui bentuk ekspansi aksial atau perubahan sudut, dan menghilangkan getaran peralatan mekanis di bawah mengemudi, parkir atau semua standar operasi normal, yang secara efektif dapat mengurangi deformasi pipa dan meningkatkan masa pakai sistem pipa.Sambungan ekspansi bellow logam dapat diproses menjadi model yang berbeda sesuai dengan kebutuhan yang berbeda.
Performa bellow ekspansi
Elemen elastis utama dari bellow ekspansiadalah bellow stainless steel.Melalui ekspansi dan pembengkokan bellow,bellow ekspansi mengkompensasi pipa dalam arah aksial, melintang dan sudut. Bellow ekspansi dapat memainkan peran berikut:
1. The bellow ekspansi menyerap deformasi termal aksial, melintang dan sudut pipa.
2. Bellow ekspansi dapat menyerap getaran peralatan dan mengurangi pengaruh getaran peralatan pada pipa.
3. Bellow ekspansi dapat menyerap deformasi pipa yang disebabkan oleh gempa bumi dan penurunan tanah.
Parameter Teknik daribellow ekspansi
|
Diameter (mm)
|
Kelas tekanan |
Area Bellow yang Tersedia (c㎡)
|
Ukuran Maksimum Diameter Eksternal
|
Panjang |
|||
|
1.0 |
1.6 |
2.5 |
Penghubung jalur pipa
|
Tabung
|
|||
|
32
|
20/26
|
18/63
|
15/98
|
16
|
225
|
160/250
|
264/280
|
|
40
|
20/24
|
18/89
|
15/98
|
23
|
244
|
164/259
|
269/289
|
|
50
|
20/70
|
18/70
|
15/106
|
37
|
259
|
172/276
|
282/306
|
|
65
|
26/44
|
22/55
|
15/138
|
55
|
270
|
215/294
|
300/322
|
|
80
|
34/33
|
28/41
|
19/68
|
81
|
284
|
240/338
|
344/366
|
|
100
|
40/75
|
35/93
|
25/54
|
121
|
304
|
235/317
|
323/345
|
|
125
|
38/59
|
34/74
|
29/117
|
180
|
334
|
282/314
|
316/342
|
|
150
|
40/62
|
34/78
|
29/92
|
257
|
364
|
282/339
|
338/367
|
|
200
|
59/52
|
53/58
|
46/65
|
479
|
442
|
340/402
|
402/426
|
|
250
|
87/35
|
79/39
|
48/78
|
769
|
507
|
393/459
|
493/399
|
|
300
|
87/37
|
79/41
|
71/47
|
1105
|
562
|
464/525
|
564/565
|
|
350
|
87/44
|
79/48
|
71/45
|
1307
|
622
|
509/564
|
609/604
|
|
400
|
87/43
|
79/47
|
71/47
|
1611
|
562
|
522/566
|
622/628
|
|
450
|
87/37
|
79/41
|
47/75
|
1972
|
700
|
403/498
|
503/523
|
|
500
|
87/68
|
79/75
|
71/45
|
2445
|
760
|
431/523
|
531/554
|
|
600
|
87/85
|
79/94
|
71/82
|
3534
|
835
|
478/548
|
578/588
|
|
700
|
87/77
|
79/85
|
71/103
|
4717
|
1110
|
490
|
590
|
|
800
|
102/102
|
94/112
|
71/95
|
5822
|
1265
|
502
|
602
|
|
900
|
102/97
|
94/107
|
80/123
|
7620
|
1186
|
/
|
698
|
|
1000
|
102/105
|
94/106
|
82/117
|
9043
|
1286
|
/
|
692
|
Proses produksi dari bellow ekspansi
Apakah Anda tahu bagaimana kualitas tinggi? bellow ekspansidibuat? Mari kita lihat dengan JINGNING.
Jingning memiliki lebih dari 17 tahun pengalaman desain dalam pembuatan sambungan ekspansi karet, bellow ekspansi, sambungan pembongkaran, pipa dan alat kelengkapan pipa industri lainnya.Sambungan ekspansi logam memenuhi standar internasional seperti GB, ISO, DIN, ANSI, BS, JIS dan persyaratan khusus pelanggan.
Bellow ekspansi keuntungan
1. Ekspansi bellow adalah harga ex pabrik
2. 17 tahun pengalaman manufaktur, 5 tahun pengalaman ekspor
3. Ekspansi bellow memiliki pemeriksaan kualitas yang ketat, dan kualitasnya jauh melebihi standar industri.
4. Berbagai spesifikasi kustomisasi dasar cetakan ekspansi bellow dan OEM
5. Sampel ekspansi bellow gratis
6. Inventaris besar ekspansi bellow
Bellow ekspansi aplikasi
Karena fleksibilitasnya, ekspansi bellow dapat mengkompensasi deformasi perbedaan suhu atau deformasi lain antara peralatan dan pipa, mencegah getaran, mengurangi daya dorong pipa pada peralatan, dan beradaptasi dengan penyelesaian pondasi tangki minyak yang tidak merata.Ekspansi bellow dapat digunakan secara luas dalam industri kimia, penyulingan minyak, tenaga listrik, industri ringan, energi atom, metalurgi, mesin, instrumen, kapal, kedirgantaraan dan departemen lainnya.Dengan aplikasi luas dari pipa listrik dan pipa panas di industri dan bidang sipil, kebutuhan ekspansi bellow lebih tinggi dan lebih tinggi.
FAQ
Q1: Apa bahan karetnya? bellow ekspansi?
A1: EPDM, CR, NBR, dll. Itu tergantung pada lingkungan kerja dan media.
Q2: Apakah flensa digalvanis? bellow ekspansi?
A2: Ya, kami memiliki flensa galvanis elektronik dan hot dip galvanis. Kami juga memiliki flensa yang dicat.
Q3: Bisakah saya mendapatkan sampel?
A3: Sebab.Kita bisa pengiriman dengan Express, melalui udara atau laut.
Q4: Apa MOQ dari bellow ekspansi?
A4: 1 Buah, Anda juga bisa mendapatkannya sebagai sampel untuk menguji kualitas produk kami, kemudian Anda dapat membeli pesanan kepada kami.
