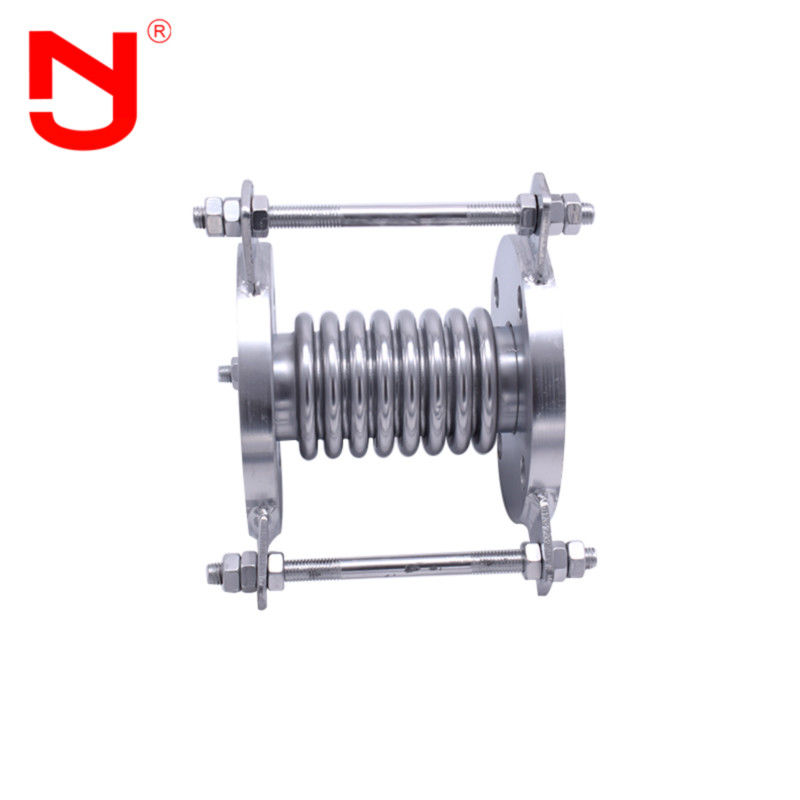

Sambungan Ekspansi Bawah Logam untuk Pipa
Sambungan ekspansi untuk pipa, juga dikenal sebagai sambungan ekspansi, sambungan ekspansi, terutama untuk memastikan pengoperasian pipa yang aman. Sambungan ekspansi untuk pipaadalah perangkat bellow melintang berdinding tipis yang fleksibel dengan fungsi ekspansi, yang terdiri dari bellow dan komponen logam.Prinsip darisambungan ekspansi untuk pipaadalah menggunakan fungsi ekspansi elastisnya untuk mengkompensasi perpindahan aksial, perpindahan sudut, perpindahan lateral dan perpindahan gabungan yang disebabkan oleh deformasi termal, deformasi mekanis dan berbagai getaran mekanis.NSsambungan ekspansi untuk pipamemiliki fungsi ketahanan tekanan, penyegelan, ketahanan korosi, ketahanan suhu, ketahanan benturan, pengurangan getaran dan pengurangan kebisingan.NSsambungan ekspansi untuk pipa dapat mengurangi deformasi pipa dan meningkatkan masa pakai pipa.
Penampilan dari sambungan ekspansi untuk pipa
Elemen elastis utama dari sambungan ekspansi untuk pipaadalah bellow stainless steel.Melalui ekspansi dan pembengkokan bellow,sambungan ekspansi untuk pipamengkompensasi pipa dalam arah aksial, melintang dan sudut.Bellow logam dapat memainkan peran berikut:
1. The sambungan ekspansi untuk pipa menyerap deformasi termal aksial, melintang dan sudut pipa.
2. Sambungan ekspansi untuk pipa dapat menyerap getaran peralatan dan mengurangi pengaruh getaran peralatan pada pipa.
3. Sambungan ekspansi untuk pipa dapat menyerap deformasi pipa yang disebabkan oleh gempa bumi dan penurunan tanah.
Parameter Teknik darisambungan ekspansi untuk pipa
|
Diameter (mm)
|
Kelas tekanan |
Area Bellow yang Tersedia (c㎡)
|
Ukuran Maksimum Diameter Eksternal
|
Panjang |
|||
|
1.0 |
1.6 |
2.5 |
Penghubung jalur pipa
|
Tabung
|
|||
|
32
|
20/26
|
18/63
|
15/98
|
16
|
225
|
160/250
|
264/280
|
|
40
|
20/24
|
18/89
|
15/98
|
23
|
244
|
164/259
|
269/289
|
|
50
|
20/70
|
18/70
|
15/106
|
37
|
259
|
172/276
|
282/306
|
|
65
|
26/44
|
22/55
|
15/138
|
55
|
270
|
215/294
|
300/322
|
|
80
|
34/33
|
28/41
|
19/68
|
81
|
284
|
240/338
|
344/366
|
|
100
|
40/75
|
35/93
|
25/54
|
121
|
304
|
235/317
|
323/345
|
|
125
|
38/59
|
34/74
|
29/117
|
180
|
334
|
282/314
|
316/342
|
|
150
|
40/62
|
34/78
|
29/92
|
257
|
364
|
282/339
|
338/367
|
|
200
|
59/52
|
53/58
|
46/65
|
479
|
442
|
340/402
|
402/426
|
|
250
|
87/35
|
79/39
|
48/78
|
769
|
507
|
393/459
|
493/399
|
|
300
|
87/37
|
79/41
|
71/47
|
1105
|
562
|
464/525
|
564/565
|
|
350
|
87/44
|
79/48
|
71/45
|
1307
|
622
|
509/564
|
609/604
|
|
400
|
87/43
|
79/47
|
71/47
|
1611
|
562
|
522/566
|
622/628
|
|
450
|
87/37
|
79/41
|
47/75
|
1972
|
700
|
403/498
|
503/523
|
|
500
|
87/68
|
79/75
|
71/45
|
2445
|
760
|
431/523
|
531/554
|
|
600
|
87/85
|
79/94
|
71/82
|
3534
|
835
|
478/548
|
578/588
|
|
700
|
87/77
|
79/85
|
71/103
|
4717
|
1110
|
490
|
590
|
|
800
|
102/102
|
94/112
|
71/95
|
5822
|
1265
|
502
|
602
|
|
900
|
102/97
|
94/107
|
80/123
|
7620
|
1186
|
/
|
698
|
|
1000
|
102/105
|
94/106
|
82/117
|
9043
|
1286
|
/
|
692
|
Proses produksi dari sambungan ekspansi untuk pipa
Apakah Anda tahu bagaimana sambungan ekspansi berkualitas tinggi untuk pipa?dibuat? Mari kita lihat dengan JINGNING.
Jingning memiliki lebih dari 17 tahun pengalaman desain dalam pembuatan sambungan ekspansi karet, sambungan ekspansi untuk pipa, sambungan pembongkaran, pipa dan alat kelengkapan pipa industri lainnya.Sambungan ekspansi logam memenuhi standar internasional seperti GB, ISO, DIN, ANSI, BS, JIS dan persyaratan khusus pelanggan.
Sambungan ekspansi untuk pipa keuntungan
1. Harga pabrik sambungan ekspansi untuk pipa.
2. 16 tahun pengalaman manufaktur, 5 tahun pengalaman ekspor.
3. Pemeriksaan kualitas yang ketat, kualitasnya jauh melebihi standar industri.
4. Sambungan ekspansi untuk pipa cetakan memiliki berbagai spesifikasi, dukungan kustomisasi, OEM.
5. Berikan sampel gratis dari sambungan ekspansi untuk pipa.
6. Sambungan ekspansi untuk pipas dalam stok besar.
Sambungan ekspansi untuk pipa aplikasi
Karena fleksibilitasnya, sambungan ekspansi untuk pipa dapat mengkompensasi deformasi perbedaan suhu atau deformasi lain antara peralatan dan pipa, mencegah getaran, mengurangi daya dorong pipa pada peralatan, dan beradaptasi dengan penyelesaian pondasi tangki minyak yang tidak merata.Sambungan ekspansi untuk pipa dapat digunakan secara luas dalam industri kimia, penyulingan minyak, tenaga listrik, industri ringan, energi atom, metalurgi, mesin, instrumen, kapal, kedirgantaraan dan departemen lainnya.Dengan aplikasi luas pipa listrik dan pipa panas di industri dan bidang sipil, persyaratan sambungan ekspansi untuk pipa semakin tinggi.
FAQ
Q1:Dapatkah sambungan ekspansi untuk pipa ditandai dengan logo yang disesuaikan?
A1: Ya, itu sambungan ekspansi untuk pipadapat ditandai dengan logo Anda.Kami dapat menyediakan layanan OEM & ODM untuksambungan ekspansi untuk pipa.
Q2: Berapa panjang tatap mukasambungan ekspansi untuk pipa?
A2: Panjang tatap muka sambungan ekspansi untuk pipabisa L130, L152, L203... Kami juga bisa menerima panjang disesuaikan sesuai dengan kebutuhan Anda.
Q3: Dapatkah Anda memberikan gambar sambungan ekspansi untuk pipa?
A3: Ya, kami dapat menyediakan gambar sambungan ekspansi untuk pipa untuk Anda. Silahkan hubungi kami untuk mendapatkan gambar dari sambungan ekspansi untuk pipa.
Q4:Sertifikat apa? sambungan ekspansi untuk pipa dapat Anda berikan?
A4: Kami dapat menyediakan CE, sertifikat ISO untuk kamisambungan ekspansi untuk pipa.
Q5: Bisakah kita mendapatkan sampel dari sambungan ekspansi untuk pipa?
A5: Ya, kami dapat menyediakan sampel untuk Anda uji kualitas kami sambungan ekspansi untuk pipa.
