Tempat asal:
Cina
Nama merek:
JINGNING
Sertifikasi:
CE、ZTC
Nomor model:
JDZ
Hubungi Kami

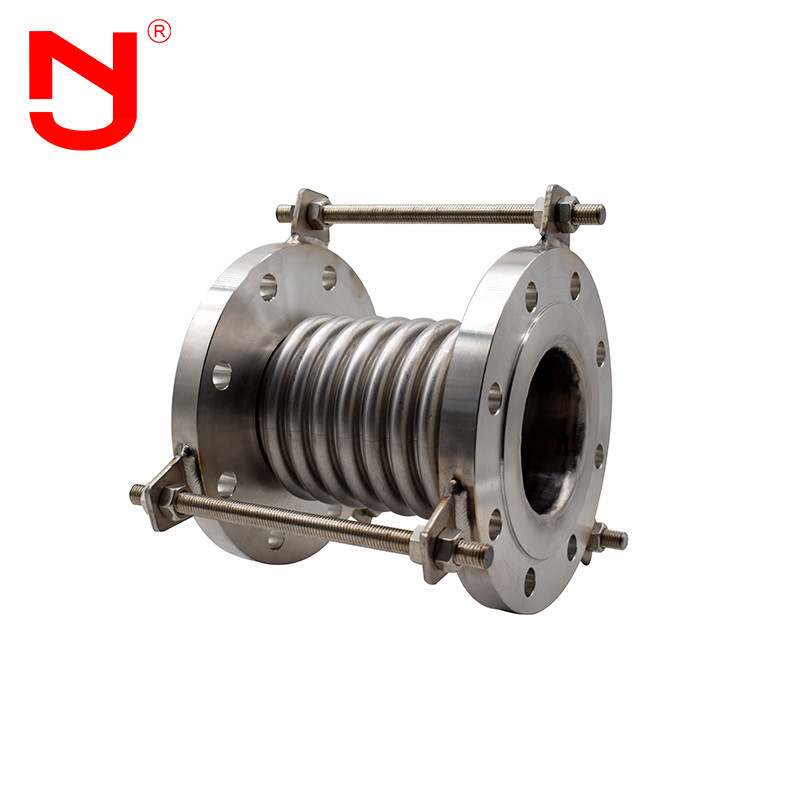

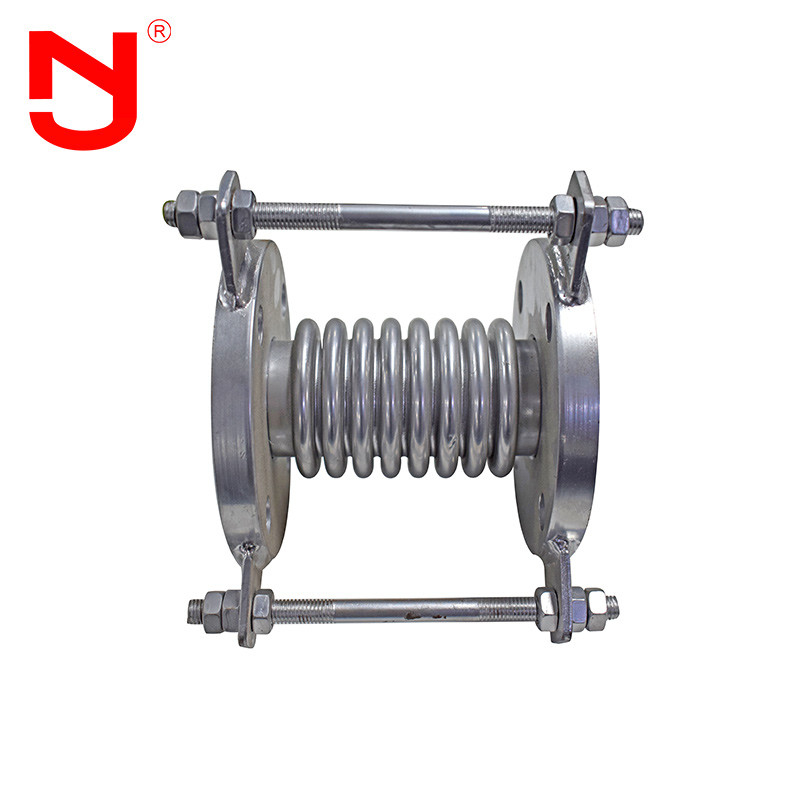

Logam stainless steel di bawah kompensator sambungan ekspansi fleksibel untuk pipa industri
Kompensator sambungan ekspansi fleksibel dapat digunakan untuk menghilangkan jaringan pipa, wadah atau peralatan yang disebabkan oleh perubahan iklim atau alasan lain yang disebabkan oleh ekspansi atau perpindahan termal. Kompensator sambungan ekspansi fleksibel dapat dipasang di kedua ujung impor dan ekspor atau pompa mekanis frekuensi tinggi lainnya ke mengurangi atau menghilangkan getaran, meningkatkan masa pakai pipa dan kinerja penyegelan.Kompensator sambungan ekspansi fleksibel yang dilas butt juga dapat digunakan untuk menyerap penyimpangan dari instalasi yang sebenarnya. Ini memiliki operasi yang andal, struktur kompak, kemampuan kompensasi yang kuat, tahan terhadap semua jenis korosi sedang dan memiliki masa pakai yang lama, dll.
Kinerja sambungan ekspansi fleksibel
Elemen elastis utama dari sambungan ekspansi fleksibeladalah bellow stainless steel.Melalui ekspansi dan pembengkokan bellow,sambungan ekspansi fleksibel mengkompensasi pipa dalam arah aksial, melintang dan sudut. Sambungan ekspansi fleksibel dapat memainkan peran berikut:
1. The sambungan ekspansi fleksibel menyerap deformasi termal aksial, melintang dan sudut pipa.
2. Sambungan ekspansi fleksibel dapat menyerap getaran peralatan dan mengurangi pengaruh getaran peralatan pada pipa.
3. Sambungan ekspansi fleksibel dapat menyerap deformasi pipa yang disebabkan oleh gempa bumi dan penurunan tanah.
Parameter Teknik sambungan ekspansi fleksibel
Diameter (mm)
|
Kelas tekanan |
Area Bellow yang Tersedia (c㎡)
|
Ukuran Maksimum Diameter Eksternal
|
Panjang |
|||
1.0 |
1.6 |
2.5 |
Penghubung jalur pipa
|
Tabung
|
|||
32
|
20/26
|
18/63
|
15/98
|
16
|
225
|
160/250
|
264/280
|
40
|
20/24
|
18/89
|
15/98
|
23
|
244
|
164/259
|
269/289
|
50
|
20/70
|
18/70
|
15/106
|
37
|
259
|
172/276
|
282/306
|
65
|
26/44
|
22/55
|
15/138
|
55
|
270
|
215/294
|
300/322
|
80
|
34/33
|
28/41
|
19/68
|
81
|
284
|
240/338
|
344/366
|
100
|
40/75
|
35/93
|
25/54
|
121
|
304
|
235/317
|
323/345
|
125
|
38/59
|
34/74
|
29/117
|
180
|
334
|
282/314
|
316/342
|
150
|
40/62
|
34/78
|
29/92
|
257
|
364
|
282/339
|
338/367
|
200
|
59/52
|
53/58
|
46/65
|
479
|
442
|
340/402
|
402/426
|
250
|
87/35
|
79/39
|
48/78
|
769
|
507
|
393/459
|
493/399
|
300
|
87/37
|
79/41
|
71/47
|
1105
|
562
|
464/525
|
564/565
|
350
|
87/44
|
79/48
|
71/45
|
1307
|
622
|
509/564
|
609/604
|
400
|
87/43
|
79/47
|
71/47
|
1611
|
562
|
522/566
|
622/628
|
450
|
87/37
|
79/41
|
47/75
|
1972
|
700
|
403/498
|
503/523
|
500
|
87/68
|
79/75
|
71/45
|
2445
|
760
|
431/523
|
531/554
|
600
|
87/85
|
79/94
|
71/82
|
3534
|
835
|
478/548
|
578/588
|
700
|
87/77
|
79/85
|
71/103
|
4717
|
1110
|
490
|
590
|
800
|
102/102
|
94/112
|
71/95
|
5822
|
1265
|
502
|
602
|
900
|
102/97
|
94/107
|
80/123
|
7620
|
1186
|
/
|
698
|
1000
|
102/105
|
94/106
|
82/117
|
9043
|
1286
|
/
|
692
|
Proses produksi sambungan ekspansi fleksibel
Tahukah Anda bagaimana sambungan ekspansi fleksibel berkualitas tinggi? dibuat? Mari kita lihat dengan JINGNING.
Sambungan ekspansi fleksibel dapat diproses menjadi berbagai jenis sesuai dengan kebutuhan yang berbeda
Jingning memiliki lebih dari 17 tahun pengalaman desain di bidang manufaktur Sambungan ekspansi fleksibel , sambungan ekspansi karet, sambungan bellow logam, sambungan pembongkaran, pipa dan alat kelengkapan pipa industri lainnya.ItuSambungan ekspansi fleksibel s memenuhi standar internasional seperti GB, ISO, DIN, ANSI, BS, JIS dan persyaratan khusus pelanggan.
Sambungan ekspansi fleksibel keuntungan
1. Sambungan ekspansi fleksibel adalah harga bekas pabrik
2. 17 tahun pengalaman manufaktur, 5 tahun pengalaman ekspor
3. Sambungan ekspansi fleksibel memiliki pemeriksaan kualitas yang ketat, dan kualitasnya jauh melebihi standar industri.
4. Berbagai spesifikasi kustomisasi dasar cetakan sendi ekspansi fleksibel dan OEM
5. Sampel sambungan ekspansi fleksibel gratis
6. Persediaan besar sambungan ekspansi fleksibel
Sambungan ekspansi fleksibel aplikasi
Karena fleksibilitasnya, sambungan ekspansi fleksibel dapat mengkompensasi deformasi perbedaan suhu atau deformasi lain antara peralatan dan pipa, mencegah getaran, mengurangi daya dorong pipa pada peralatan, dan beradaptasi dengan penyelesaian pondasi tangki minyak yang tidak merata.Ekspansi bellow dapat digunakan secara luas dalam industri kimia, penyulingan minyak, tenaga listrik, industri ringan, energi atom, metalurgi, mesin, instrumen, kapal, kedirgantaraan dan departemen lainnya.Dengan aplikasi luas pipa listrik dan pipa panas di industri dan bidang sipil, persyaratan ekspansi bellow lebih tinggi dan lebih tinggi.
FAQ
Q1:Bisakah sambungan ekspansi fleksibel ditandai dengan logo yang disesuaikan?
A1:Ya, itu sambungan ekspansi fleksibeldapat ditandai dengan logo Anda.Kami dapat menyediakan layanan OEM & ODM untuksambungan ekspansi fleksibel.
Q2:Berapa lama tatap muka? sambungan ekspansi fleksibel?
A2:Panjang tatap muka sambungan ekspansi fleksibel bisa L130, L152, L203... Kami juga bisa menerima panjang disesuaikan sesuai dengan kebutuhan Anda.
Q3:Dapatkah Anda memberikan gambar dari sambungan ekspansi fleksibel?
A3:Ya, kami dapat menyediakan gambar sambungan ekspansi fleksibel untuk Anda. Silahkan hubungi kami untuk mendapatkan gambar dari sambungan ekspansi fleksibel.
Q4:Sertifikat apa? sambungan ekspansi fleksibel dapatkah Anda menyediakan?
A4:Kami dapat menyediakan CE, sertifikat ISO untuk kamisambungan ekspansi fleksibel.
Q5:Bisakah kita mendapatkan sampel? sambungan ekspansi fleksibel?
A5:Ya, kami dapat menyediakan sampel untuk Anda untuk menguji kualitas kami sambungan ekspansi fleksibel.
