Batas Flensa Tunggal
Sambungan ekspansi batas flensa tunggal: Produk ini digunakan untuk menghubungkan dengan flensa saat mengelas dengan pipa.Selama pemasangan sambungan ekspansi batas flensa tunggal, sesuaikan panjang pemasangan antara kedua ujung produk dan pipa atau flensa, kencangkan baut kelenjar secara diagonal dan merata, lalu sesuaikan mur batas, sehingga pipa dapat mengembang dan berkontraksi dengan sendiri dalam rentang ekspansi dan mengunci jumlah ekspansi, Operasi pipa yang aman.

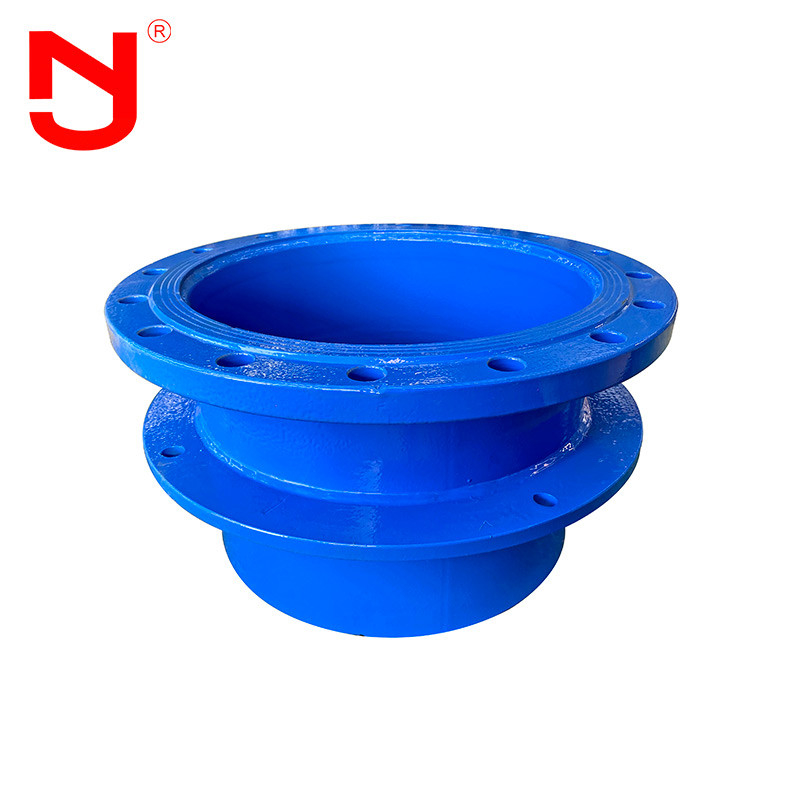

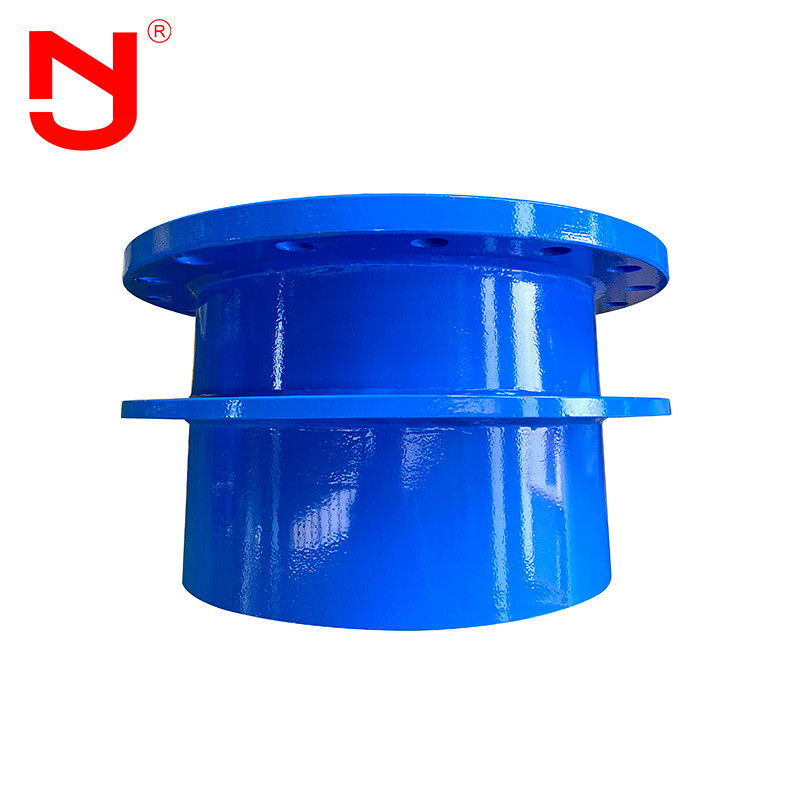

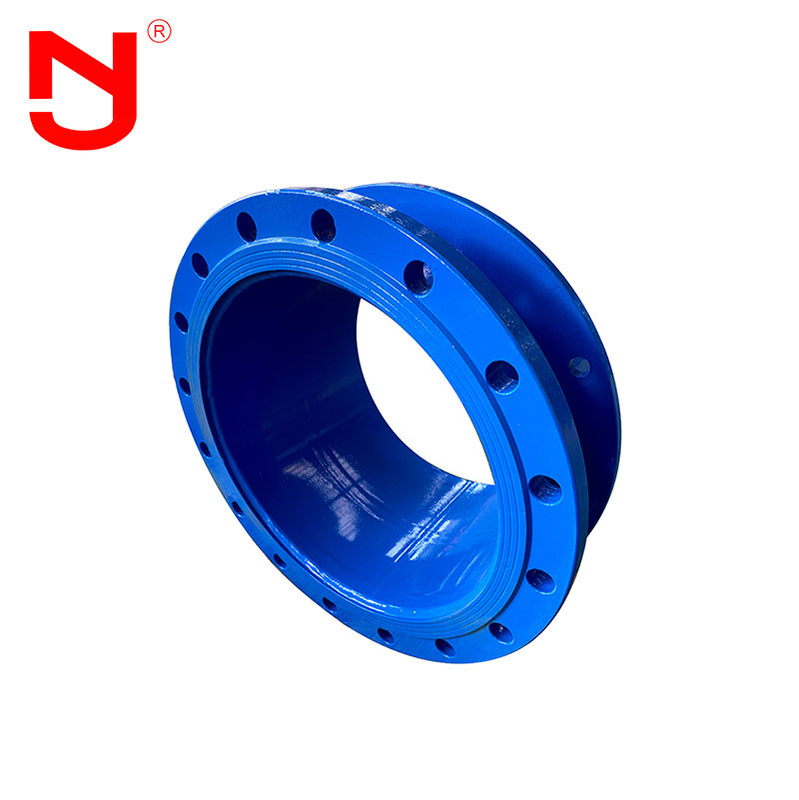

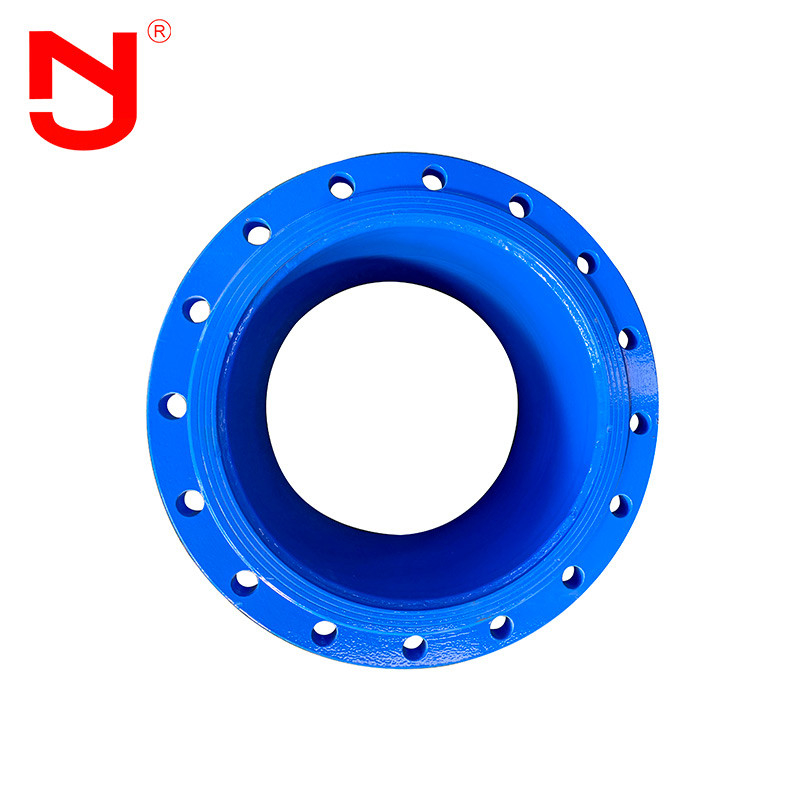

Penampilan dari sambungan ekspansi batas flensa tunggal
1. Thesambungan ekspansi batas flensa tunggalharus memiliki kapasitas kompresi yang tinggi untuk memastikan pengoperasian pipa selama pergerakan kerak.Ini memiliki ketahanan korosi yang tinggi, dan sambungan ekspansi terkubur di bawah tanah sepanjang tahun, sehingga memiliki persyaratan ketahanan korosi yang tinggi.
2. Thesambungan ekspansi batas flensa tunggaldapat bergerak secara aksial, yang dapat menghilangkan tekanan ekspansi termal dan kontraksi dingin yang disebabkan oleh perubahan musim atau media yang berbeda.Sambungan ekspansi baja terbuat dari baja, dan sambungan karet memiliki ketahanan korosi yang kuat dan sambungan flensa.
3. Thesambungan ekspansi batas flensa tunggalmudah dipasang dan dirawat untuk menghindari masalah yang tidak perlu selama pengelasan.Proses desain khusus diadopsi dan baut batas diperkuat untuk membuat pipa lebih andal dalam pengoperasiannya.
Sambungan ekspansi batas flensa tunggal struktur
Data teknis darisambungan ekspansi batas flensa tunggal
|
Data utama darisambungan ekspansi batas flensa tunggal
|
|
Nominal
ukuranDN
|
Luar
diameterDw
|
Lpanjang |
Compen
-sation
L
|
Dimensi penghubung flensa |
| 0.6Peta |
1.0Peta |
| L |
L1 |
D |
D1 |
t-lakukan |
D |
D1 |
t-lakukan |
| 65 |
76 |
340 |
105 |
50 |
160 |
130 |
4-Φ14 |
185 |
145 |
4-Φ18 |
| 80 |
89 |
190 |
150 |
4-Φ18 |
200 |
160 |
8-Φ18 |
| 100 |
108 |
210 |
170 |
220 |
180 |
8-Φ18 |
| 114 |
220 |
180 |
8-Φ18 |
| 125 |
133 |
265 |
200 |
8-Φ18 |
250 |
210 |
8-Φ18 |
| 140 |
250 |
210 |
8-Φ18 |
| 150 |
159 |
375 |
225 |
8-Φ18 |
285 |
240 |
8-Φ22 |
| 168 |
285 |
240 |
8-Φ22 |
| 200 |
219 |
321 |
280 |
340 |
295 |
8-Φ22 |
| 250 |
273 |
375 |
335 |
12-Φ18 |
395 |
350 |
12-Φ22 |
| 300 |
325 |
350 |
130 |
65 |
440 |
395 |
12-Φ22 |
445 |
400 |
12-Φ22 |
| 350 |
377 |
490 |
445 |
505 |
460 |
16-Φ26 |
| 400 |
426 |
540 |
495 |
16-Φ22 |
565 |
515 |
16-Φ26 |
| 450 |
480 |
595 |
550 |
615 |
565 |
20-Φ26 |
| 500 |
530 |
645 |
600 |
20-Φ22 |
670 |
620 |
20-Φ26 |
| 600 |
630 |
775 |
705 |
20-Φ26 |
780 |
725 |
20-Φ30 |
| 700 |
720 |
860 |
810 |
24-Φ26 |
895 |
840 |
24-Φ30 |
| 800 |
820 |
590 |
220 |
130 |
950 |
920 |
24-Φ30 |
1015 |
950 |
24-Φ33 |
| 900 |
920 |
1075 |
1020 |
1115 |
1050 |
28-Φ33 |
| 1000 |
1020 |
1175 |
1120 |
28-Φ30 |
1230 |
1160 |
28-Φ36 |
| 1200 |
1220 |
1405 |
1340 |
32-Φ33 |
1455 |
1380 |
32-Φ40 |
| 1400 |
1420 |
1630 |
1500 |
36-Φ36 |
1675 |
1590 |
36-Φ42 |
| 1500 |
1520 |
1730 |
1660 |
36-Φ36 |
36-Φ42 |
| 1600 |
1620 |
1830 |
1760 |
40-Φ40 |
1915 |
1820 |
40-Φ48 |
| 1810 |
1820 |
2045 |
1970 |
44-Φ42 |
2115 |
2020 |
44-Φ48 |
| 2000 |
2020 |
2265 |
2180 |
48-Φ42 |
2320 |
2230 |
48-Φ48 |
| 2200 |
2220 |
2475 |
2390 |
52-Φ42 |
2550 |
2440 |
52-Φ56 |
| 2400 |
2420 |
2685 |
2600 |
56-Φ42 |
2760 |
2650 |
60-Φ56 |
| 2600 |
2620 |
600 |
240 |
140 |
2905 |
2810 |
60-Φ48 |
2960 |
3070 |
64-Φ56 |
| 2800 |
2820 |
3115 |
3020 |
64-Φ48 |
3180 |
3290 |
68-Φ60 |
| 3000 |
3020 |
3315 |
3220 |
68-Φ48 |
3405 |
|
|
| 3200 |
3220 |
3525 |
3430 |
72-Φ48 |
|
|
|
| 3400 |
3420 |
3735 |
3640 |
76-Φ48 |
|
|
|
| 3600 |
3620 |
3970 |
3860 |
80-Φ56 |
|
|
|
Catatan:Sambungan ekspansi batas flensa tunggalcocok untuk menghubungkan kedua sisi dengan flange.Selama pemasangan, sesuaikan panjang sambungan kedua ujung produk, kencangkan baut kelenjar secara bergantian dan sesuaikan mur batas.Dengan cara ini, pipa dapat berkembang dengan bebas, mengunci ekspansi, dan memastikan pengoperasian pipa yang aman.
Sambungan ekspansi batas flensa tunggal aliran produksi
Sambungan ekspansi batas flensa tunggalkeuntungan
1. Harga pabriksambungan ekspansi batas flensa tunggal.
2. 16 tahun pengalaman manufaktur, 5 tahun pengalaman ekspor.
3. Pemeriksaan kualitas yang ketat, kualitasnya jauh melebihi standar industri.
4.Sambungan ekspansi batas flensa tunggalcetakan memiliki berbagai spesifikasi, dukungan kustomisasi, OEM.
5. Berikan sampel gratis darisambungan ekspansi batas flensa tunggalsaya.
6.Sambungan ekspansi batas flensa tunggalSberada dalam stok besar.
Sambungan ekspansi batas flensa tunggalaplikasi
Dalam proses instalasisambungan ekspansi batas flensa tunggal, ketika suhu berubah atau pipa bergetar,sambungan ekspansi batas flensa tunggaldapat memainkan peran kompensasi ekspansi.Pada saat penurunan pondasi,sambungan ekspansi batas flensa tunggaldapat mengkompensasi perpindahan sampai batas tertentu untuk memastikan tidak ada kebocoran di segel.Kedua, pemasangan dan penghapusansambungan ekspansi batas flensa tunggalsangat nyaman, yang membuatnya terhubung ke pasokan air dan pipa drainase, menara air, Pemasangan dan pembongkaran meteran air pompa memberikan kenyamanan besar.
FAQ
Q1:Dapatkahsambungan ekspansi batas flensa tunggal ditandai dengan logo yang disesuaikan?
A1: Ya, itusambungan ekspansi batas flensa tunggal dapat ditandai dengan logo Anda.Kami dapat menyediakan layanan OEM & ODM untuksambungan ekspansi batas flensa tunggal .
Q2: Berapa panjang tatap mukasambungan ekspansi batas flensa tunggal ?
A2:Panjang tatap mukasambungan ekspansi batas flensa tunggal bisa L130, L152, L203... Kami juga bisa menerima panjang disesuaikan sesuai dengan kebutuhan Anda.
Q3: Dapatkah Anda memberikan gambarsambungan ekspansi batas flensa tunggal?
A3: Ya, kami dapat menyediakan gambarsambungan ekspansi batas flensa tunggal untuk Anda. Silahkan hubungi kami untuk mendapatkan gambar darisambungan ekspansi batas flensa tunggal.
Q4:Sertifikat apa?sambungan ekspansi batas flensa tunggal dapatkah Anda menyediakan?
A4: Kami dapat menyediakan CE, sertifikat ISO untuk kamisambungan ekspansi batas flensa tunggal.
Q5: Bisakah kita mendapatkan sampel darisambungan ekspansi batas flensa tunggal?
A5: Ya, kami dapat menyediakan sampel untuk Anda uji kualitas kamisambungan ekspansi batas flensa tunggal.
Q6: Berapa masa garansisambungan ekspansi batas flensa tunggal?
A6: Kami menyediakan garansi 18 bulan untuk kamisambungan ekspansi batas flensa tunggal.
