Tempat asal:
CINA
Nama merek:
JINGNING
Sertifikasi:
CE
Nomor model:
VSSJAFG
Hubungi Kami
video
video

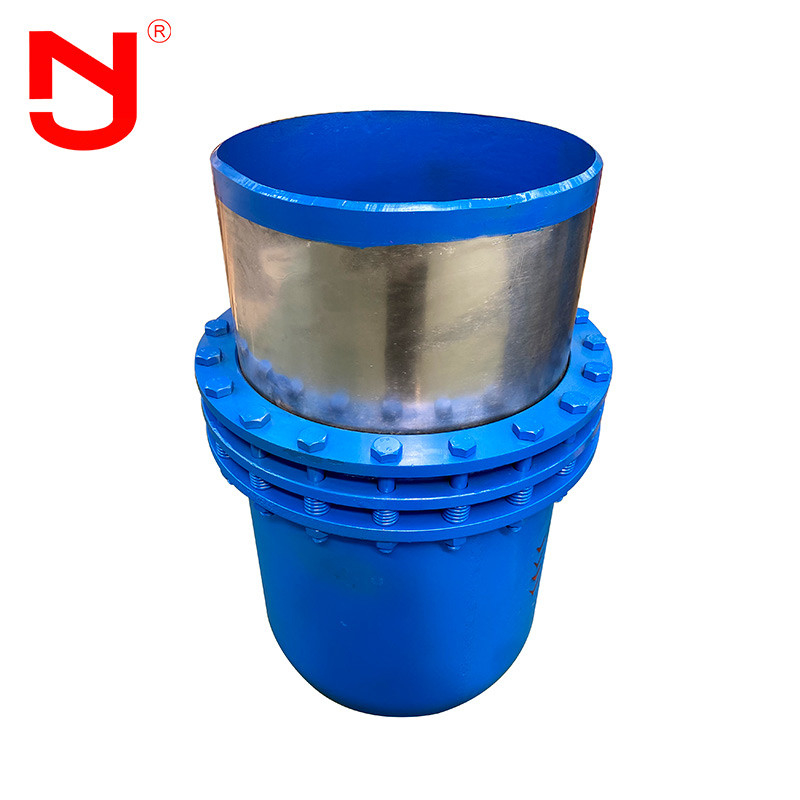

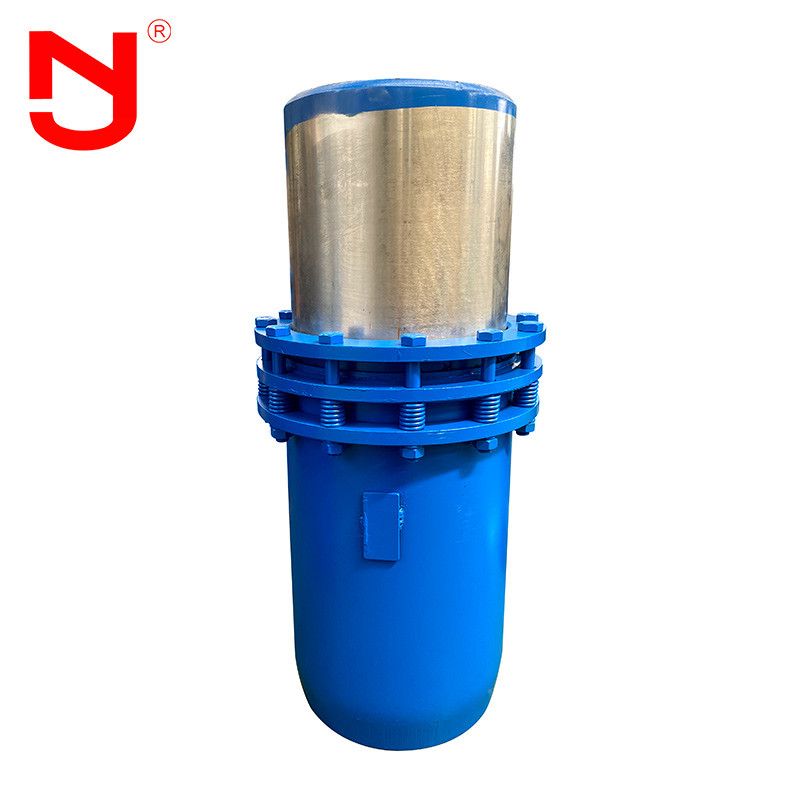

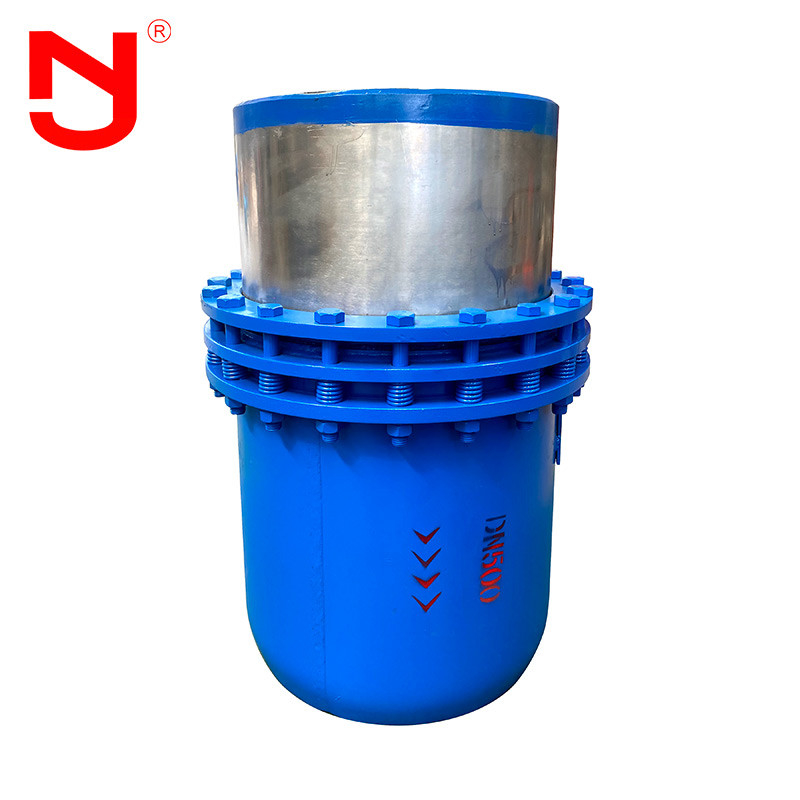

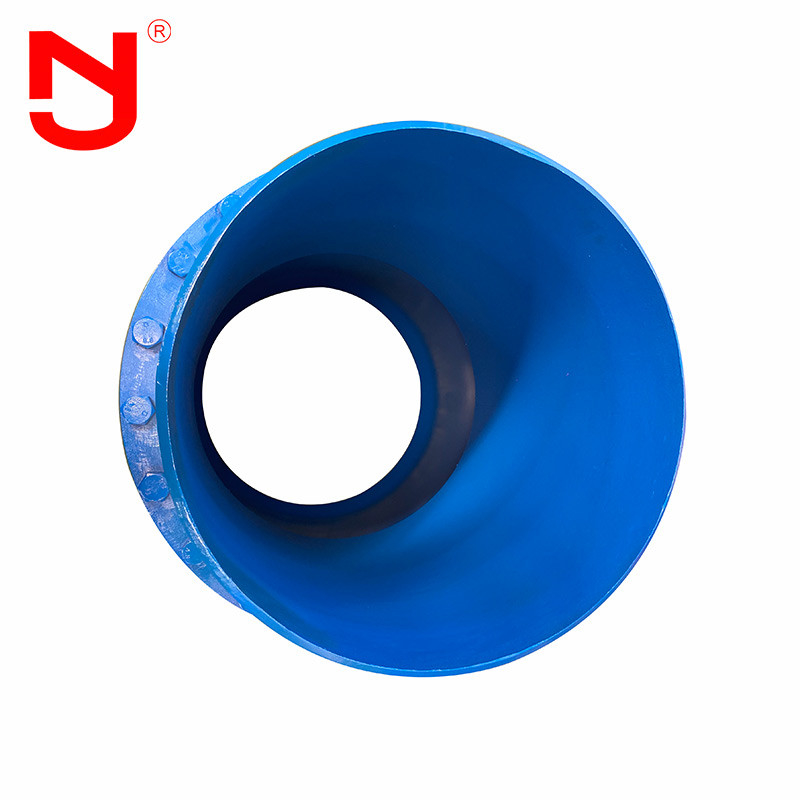

Kompensator Lengan
Kompensator lengan satu arah yang terkubur bebas perawatan adalah salah satu kompensatornya.Ini banyak digunakan di banyak industri karena keuntungannya dari masa pakai yang lama, ketahanan korosi yang baik, tidak ada persyaratan untuk kandungan ion klorida, kompensasi dua arah dan peningkatan jumlah kompensasi.
Kinerja Kompensator Lengan
Produk ini mengadopsi struktur penyegelan komposit dari pengepakan yang dibentuk dan minyak penyegel semi-padat, yang memiliki keunggulan kinerja penyegelan yang baik, ketahanan suhu tinggi, ketahanan korosi dan penyumbatan di bawah tekanan, dan dapat memastikan operasi pipa yang stabil dalam jangka panjang.
Struktur kompensator lengan
Data teknis dariKompensator lengan
|
Nominal Diameter |
Kompensasi Jalan Tunggal
|
tabung koneksi Diameter luar |
Maksimum Luar Diameter |
Panjang
L |
Jalan Tunggal Gesekan KN |
| mm | mm | mm | mm | mm | 1.6Mpa |
| 50 | 150 | 57 | 230 | 610 | 1.72 |
| 65 | 150 | 76 | 250 | 610 | 2.68 |
| 80 | 150 | 89 | 265 | 610 | 3.42 |
| 100 | 150 | 108 | 280 | 610 | 4.51 |
| 125 | 150 | 133 | 310 | 610 | 5.23 |
| 150 | 250 | 159 | 335 | 810 | 7.89 |
| 200 | 250 | 219 | 415 | 810 | 13.10 |
| 250 | 250 | 273 | 465 | 860 | 19.5 |
| 300 | 250 | 325 | 520 | 860 | 24.72 |
| 350 | 250 | 377 | 570 | 860 | 29.15 |
| 400 | 300 | 426 | 620 | 970 | 37.63 |
| 450 | 300 | 480 | 670 | 970 | 44.59 |
| 500 | 300 | 530 | 730 | 990 | 52.16 |
| 600 | 300 | 630 | 830 | 990 | 59.47 |
| 700 | 400 | 720 | 930 | 1280 | 65.12 |
| 800 | 400 | 820 | 1030 | 1280 | 78.37 |
| 900 | 400 | 920 | 1135 | 1280 | 96.53 |
| 1000 | 500 | 1020 | 1235 | 1550 | 133.5 |
| 1100 | 500 | 1120 | 1340 | 1550 | 147.21 |
| 1200 | 500 | 1220 | 1440 | 1550 | 158,32 |
Catatan: Pasokan flensa sesuai dengan standar GB / T 9119-2000, juga dapat memasok sesuai dengan kebutuhan klien.
Keuntungan kompensator lengan
1. Dapat meningkatkan keamanan dan stabilitas seluruh jaringan pipa.
2. Sambungan ekspansi selongsong cocok untuk tekanan teknik menengah 2.5MPa dan suhu sedang - 40 ~ 600 .
3. Cincin grafit fleksibel bahan penyegel baru diadopsi, yang memiliki karakteristik kekuatan tinggi, koefisien gesekan rendah, tidak ada penuaan, efek yang baik dan perawatan yang mudah.
4. Umur layanan panjang, dan umur kelelahan setara dengan pipa.
5. Sambungan ekspansi selongsong tidak memiliki persyaratan untuk kandungan ion klorida, dan cocok untuk sistem dengan ion klorida yang berlebihan di lingkungan sedang atau sekitar.
Aplikasi kompensator lengan
Kompensator lengan yang dikubur langsung adalah perangkat kompensasi untuk pipa fluida panas, yang terutama digunakan untuk peralatan bantu pipa linier.Cocok untuk air panas, steam, grease dan media lainnya.Kompensasi ekspansi termal dapat diwujudkan melalui gerakan geser dari lengan geser.
