Media langsung tanpa kompensator dorong
ZTWB media langsung tanpa kompensator dorong: terdiri dari peredam, selongsong dalam, selongsong kursi segel, pengepakan grafit fleksibel, mur dan baut.Munculnya kompensator bebas dorong menengah ztwb DC tidak diragukan lagi merupakan terobosan produk kompensator pipa termal.Ini tidak hanya membuka bidang baru untuk produksi kompensator, tetapi yang lebih penting, itu tidak hanya memecahkan kelemahan fatal dari dorong media kerja di dalam pipa, tetapi juga memecahkan kerugian dari konsentrasi tegangan yang berlebihan dan resistensi menengah yang besar dari dorong tabung bypass. kompensator gratis.

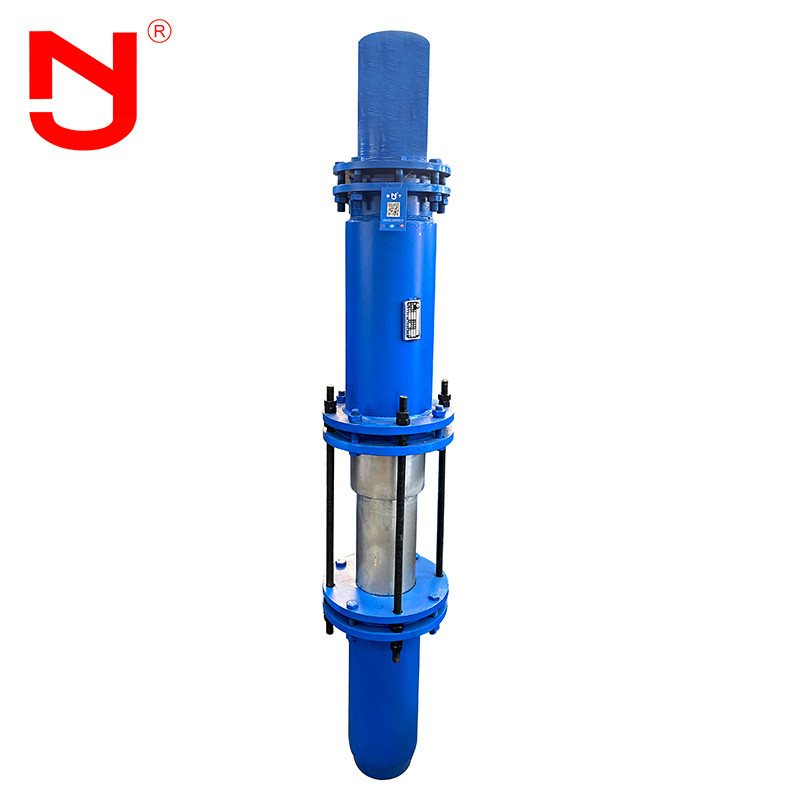

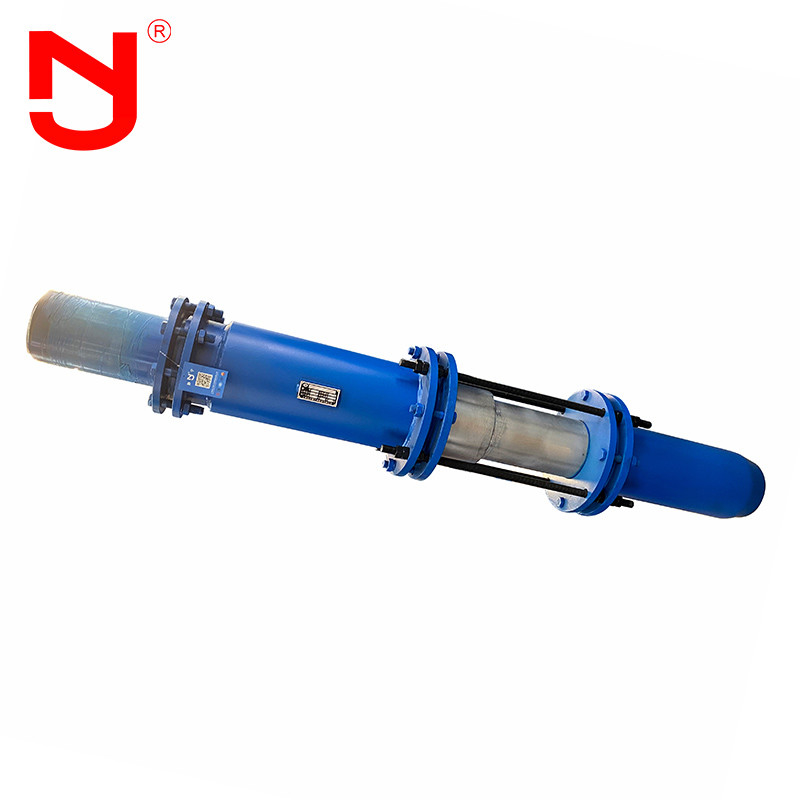

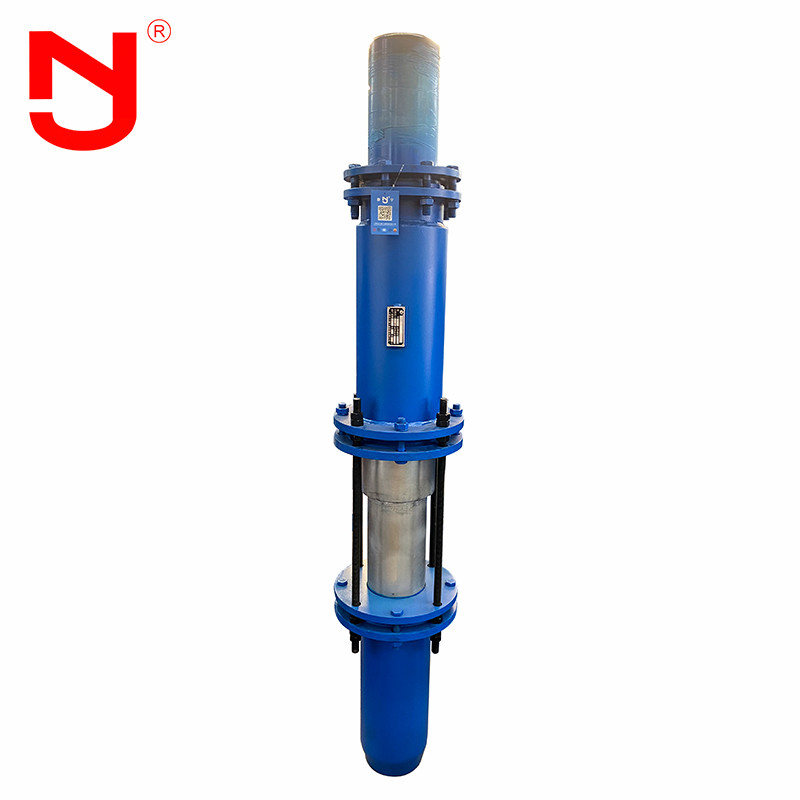

Penampilan dari media langsung tanpa kompensator dorong
Menggunakan teori Pascal dalam mekanika fluida, ia dengan terampil menggunakan ruang uap annular padat dalam struktur desain.Ruang uap memiliki dua permukaan tekanan annular masing-masing, satu adalah permukaan ujung tetap dari ruang uap, dan yang lainnya adalah permukaan annular bahu pipa ekspansi yang disegel di ruang uap, yang dapat digerakkan dengan pipa ekspansi.Luas permukaan tekanan annular yang dapat dipindahkan persis sama dengan luas penampang pipa ekspansi.Ketika kompensator bekerja, di bawah aksi tekanan sedang, tekanan pada permukaan annular sama dengan luas penampang pipa ekspansi, tetapi arahnya berlawanan, sehingga kedua tekanan saling membatalkan.Kemasan penyegelan yang dipilih adalah grafit fleksibel, dan nilai yang diadopsi masing-masing adalah kelas nuklir dan kelas presisi industri.Beberapa komponen antioksidan ditambahkan dalam kemasan kompensator untuk menunda waktu oksidasi kemasan, sehingga kinerja penyegelan kompensator bebas dorong medium ztwb DC sangat meningkat dibandingkan dengan kompensator biasa.
Media langsung tanpa kompensator dorong struktur
Data teknis darimedia langsung tanpa kompensator dorong
Diameter Nominal | Kompensasi Lmax | Diameter Luar D | GSXW | |
Diameter Maks D | Panjang Instalasi | |||
25 | 150 | 32 | 116 | 1250 |
32 | 150 | 28 | 124 | 1250 |
40 | 150 | 45 | 136 | 1250 |
50 | 200 | 57 | 150 | 1420 |
65 | 200 | 73 | 172 | 1420 |
70 | 200 | 76 | 178 | 1420 |
80 | 200 | 89 | 194 | 1420 |
100 | 250 | 108 | 24 | 1550 |
125 | 250 | 133 | 274 | 1580 |
150 | 250 | 159 | 310 | 1580 |
200 | 250 | 219 | 390 | 1650 |
250 | 300 | 273 | 466 | 1910 |
300 | 300 | 325 | 558 | 1910 |
350 | 300 | 377 | 628 | 1920 |
400 | 350 | 426 | 708 | 2090 |
500 | 400 | 530 | 856 | 2410 |
600 | 400 | 630 | 996 | 2420 |
700 | 400 | 720 | 134 | 2420 |
800 | 450 | 820 | 1282 | 2630 |
900 | 450 | 920 | 1415 | 2630 |
1000 | 450 | 1020 | 1560 | 2650 |
Media langsung tanpa kompensator dorongmengalir
Media langsung tanpa kompensator dorongkeuntungan
1. Desain yang wajar, struktur kompak dan pemasangan yang nyaman.
2. Tidak ada dorongan tekanan internal atau kekuatan pelat buta yang dihasilkan, dengan kapasitas kompensasi yang besar dan biaya investasi yang rendah.
3. Teknologi lapisan pelindung keras dan halus yang tahan aus diadopsi pada permukaan pipa inti teleskopik untuk meningkatkan ketahanan aus dan korosi dan sangat mengurangi resistensi gerakan aksial dari pipa inti teleskopik.
4. bahan penyegel komposit grafit fleksibel dengan ketahanan yang baik, ketahanan suhu tinggi, ketahanan korosi dan ketahanan penuaan diadopsi.Ini memiliki panjang permukaan penyegelan yang cukup dan teknologi penyegelan canggih untuk memastikan penyegelan produk jangka panjang dan andal.
5. Bantalan bantalan pemandu dipasang di antara selongsong dalam dan luar di kedua ujungnya, yang dapat menahan gaya lateral pipa dan meningkatkan pemosisian, kinerja pemandu, dan stabilitas kerja selongsong bagian dalam.
6. Pengoperasian yang andal, kinerja keselamatan tinggi, dan masa pakai yang lama, hingga lebih dari 30 tahun.
7. Lebih mudah untuk mempertahankan.Dalam kasus kebocoran beberapa kompensator, dapat dihentikan dengan sedikit mengencangkan baut kelenjar atau mengisi kemasan segel di bawah kondisi produksi non-stop.
Direct media tanpa aplikasi kompensator dorong
Kompensator bebas dorong dapat digunakan secara luas dalam industri kimia, tenaga listrik, metalurgi, suplai panas, minyak suplai suhu, asam dan alkali, pipa cair, gas dan air.Ini adalah expander pipa saat ini.Pada saat yang sama, nyaman untuk desain pipa, pemasangan dan konstruksi, dan menghemat banyak uang (lebih dari 60% dapat disimpan hanya dengan memperbaiki dukungan).
