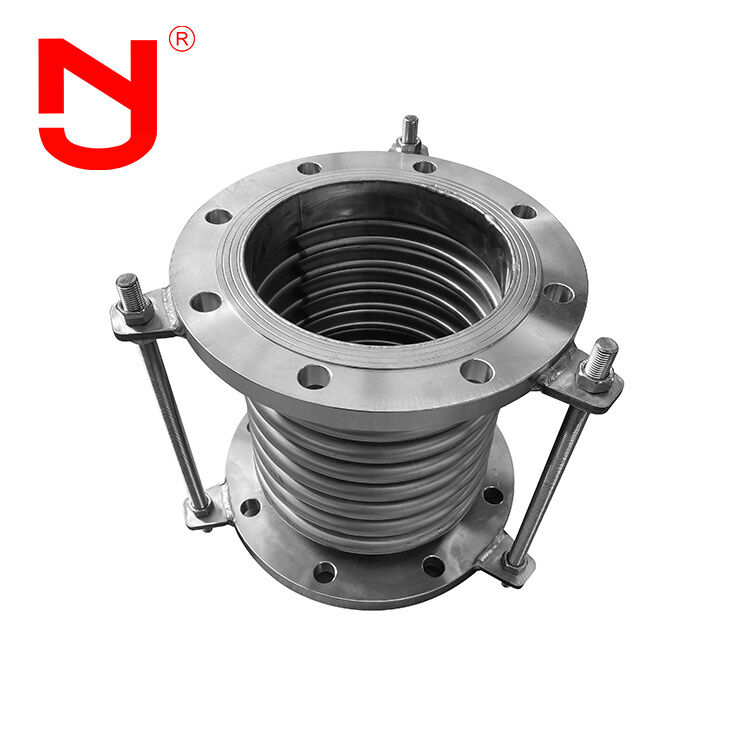

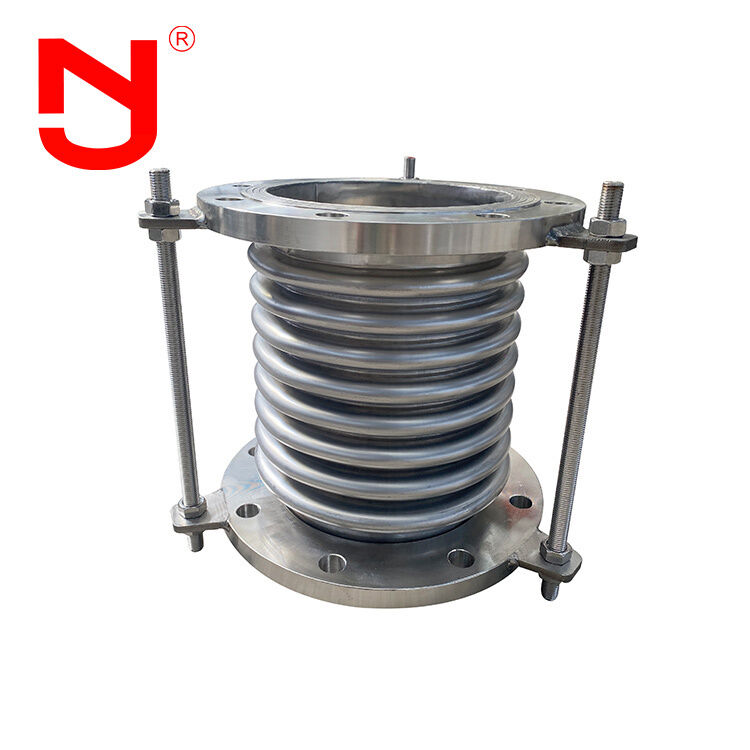

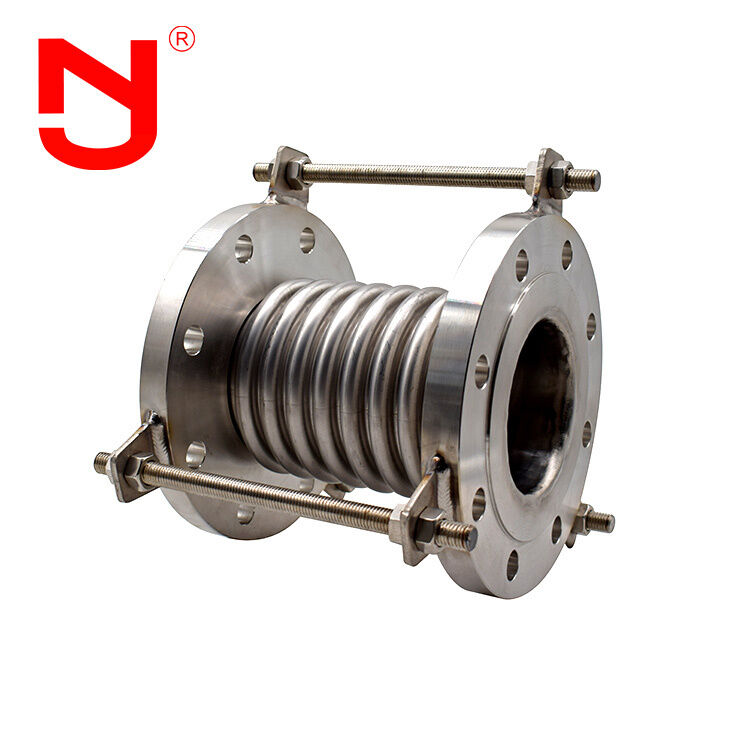

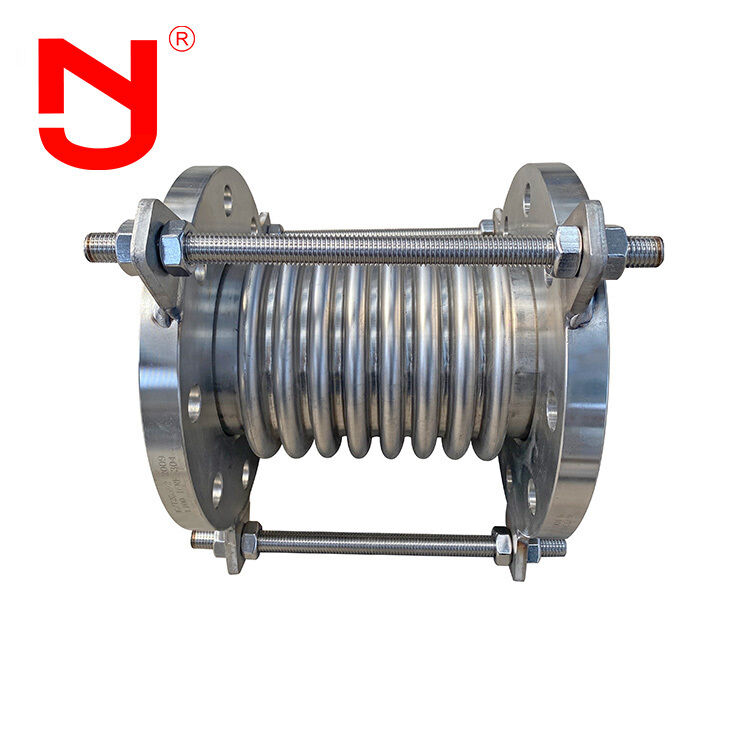

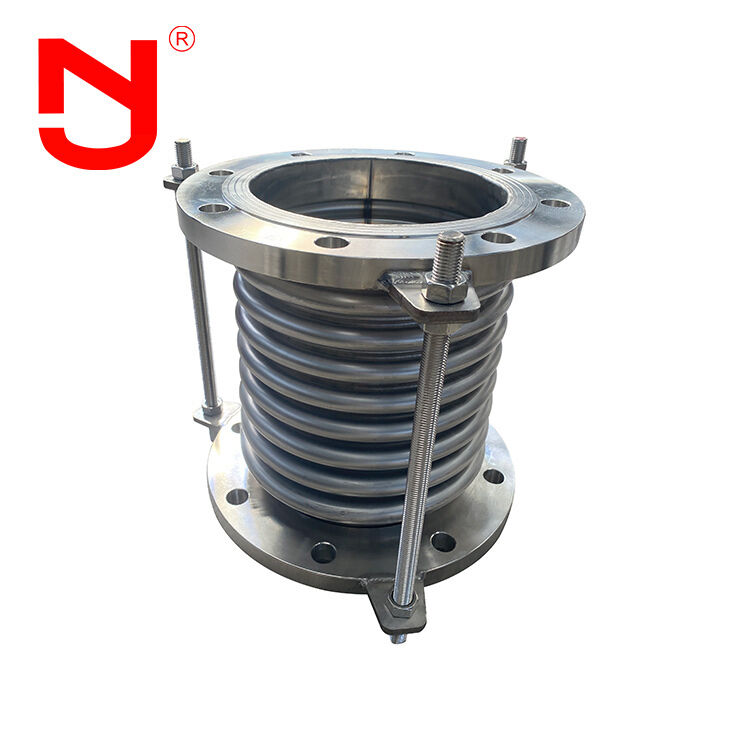

Bellows Desain Bellow Kompensator Fleksibel Expansion Joint Untuk Industrial Pipeline
Kompensator yang dirancang dengan balon ini adalah sendi ekspansi fleksibel yang dirancang untuk menyerap gerakan aksial, lateral, dan sudut dalam sistem pipa industri.Balok baja tahan karat yang dibentuk dengan presisi memberikan fleksibilitas yang sangat baik, pengurangan getaran, dan kompensasi ekspansi termal, memastikan operasi yang stabil dan mencegah deformasi pipa atau kebocoran.digunakan secara luas dalam pengolahan air, pabrik kimia, pembangkit listrik, HVAC, dan berbagai aplikasi industri yang membutuhkan perlindungan pipa yang efisien dan tahan lama.
Kinerja Desain Bellows
Unsur elastis utama dari sendi ekspansi fleksibel adalah balok baja tahan karat. Melalui ekspansi dan lenturan balok, sendi ekspansi fleksibel mengkompensasi pipa secara aksial,arah melintang dan sudut.
- Mengasap deformasi termal sumbu, melintang dan sudut pipa
- Mengurangi pengaruh getaran peralatan pada pipa
- Mengasap deformasi pipa yang disebabkan oleh gempa bumi dan tanah longsor
Parameter teknis
| Diameter (mm) |
Tingkat tekanan (Mpa) |
Luas yang tersedia dari bellow (cm2) |
Ukuran maksimum diameter eksternal (mm) |
Panjang (mm) |
| 32 | 20/26 | 18/63 | 15/98 | 16 |
| 40 | 20/24 | 18/89 | 15/98 | 23 |
| 50 | 20/70 | 18/70 | 15/106 | 37 |
| 65 | 26/44 | 22/55 | 15/138 | 55 |
| 80 | 34/33 | 28/41 | 19/68 | 81 |
| 100 | 40/75 | 35/93 | 25/54 | 121 |
| 125 | 38/59 | 34/74 | 29/117 | 180 |
| 150 | 40/62 | 34/78 | 29/92 | 257 |
| 200 | 59/52 | 53/58 | 46/65 | 479 |
| 250 | 87/35 | 79/39 | 48/78 | 769 |
| 300 | 87/37 | 79/41 | 71/47 | 1105 |
| 350 | 87/44 | 79/48 | 71/45 | 1307 |
| 400 | 87/43 | 79/47 | 71/47 | 1611 |
| 450 | 87/37 | 79/41 | 47/75 | 1972 |
| 500 | 87/68 | 79/75 | 71/45 | 2445 |
| 600 | 87/85 | 79/94 | 71/82 | 3534 |
| 700 | 87/77 | 79/85 | 71/103 | 4717 |
| 800 | 102/102 | 94/112 | 71/95 | 5822 |
| 900 | 102/97 | 94/107 | 80/123 | 7620 |
| 1000 | 102/105 | 94/106 | 82/117 | 9043 |
Proses Produksi
Gabungan ekspansi fleksibel dapat diproses menjadi berbagai jenis sesuai dengan kebutuhan yang berbeda:
- Bahan bodi kompensator bellows: Baja tahan karat 304, 316L
- Bahan flange bellow: baja karbon Q235, baja tahan karat 304, 316L
Jingning memiliki lebih dari 17 tahun pengalaman desain dalam pembuatan sendi ekspansi fleksibel, sendi ekspansi karet, sendi balok logam, dan fittings pipa industri lainnya.Produk kami memenuhi standar internasional termasuk GB, ISO, DIN, ANSI, BS, JIS dan dapat mengakomodasi persyaratan khusus pelanggan.
Keuntungan Produk
- Harga pabrik yang kompetitif
- 17 tahun pengalaman manufaktur dengan 5 tahun pengalaman ekspor
- Pemeriksaan kualitas yang ketat melebihi standar industri
- Spesifikasi khusus dan layanan OEM tersedia
- Sampel gratis tersedia
- Inventaris besar siap untuk pengiriman segera
Aplikasi
Sendi ekspansi bellows mengkompensasi deformasi diferensial suhu dan gerakan pipa lainnya, mencegah getaran, mengurangi dorongan pada peralatan, dan beradaptasi dengan pengendapan yang tidak merata.Mereka banyak digunakan dalam:
- Pengolahan kimia
- Pengolahan minyak
- Generasi listrik
- Industri ringan
- Aplikasi nuklir
- Metalurgi
- Mesin
- Instrumen
- Aplikasi laut
- Perlengkapan udara
Pertanyaan yang Sering Diajukan
Bisakah Desain Bellows ditandai dengan logo yang disesuaikan?
Ya, kami menyediakan layanan OEM & ODM termasuk penandaan logo khusus.
Berapa panjang wajah ke wajah dari Desain Bellows?
Panjang standar termasuk L130, L152, L203, dengan panjang khusus tersedia atas permintaan.
Bisakah kau memberikan gambar desain Bellows?
Ya, kami menyediakan gambar produk rinci atas permintaan.
Sertifikat apa yang bisa kau berikan?
Kami menyediakan sertifikasi CE dan ISO untuk produk kami.
Bisakah kita mendapatkan sampel?
Ya, kami menyediakan sampel untuk pengujian kualitas.
