Selang logam fleksibel yang dipintal Konektor pipa fleksibel tipe Union

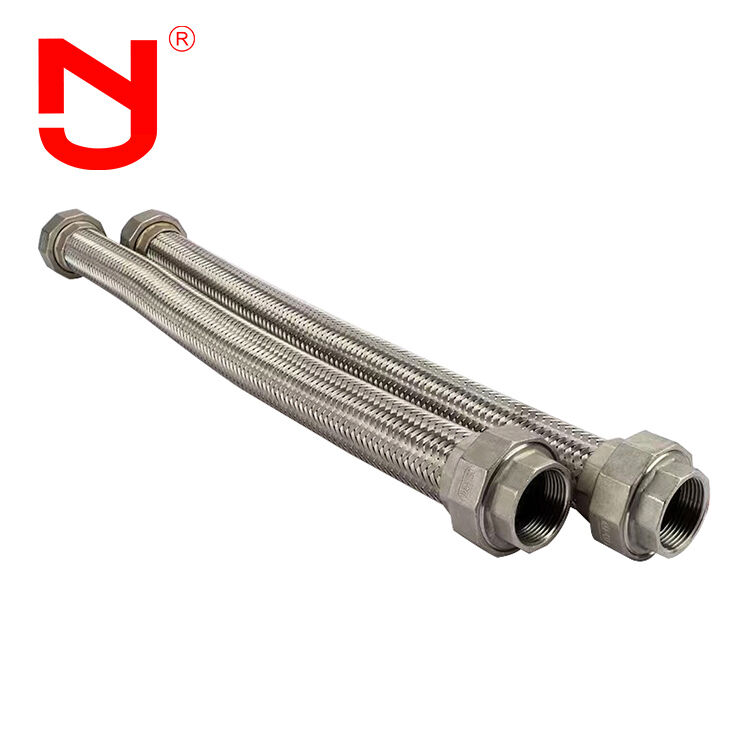

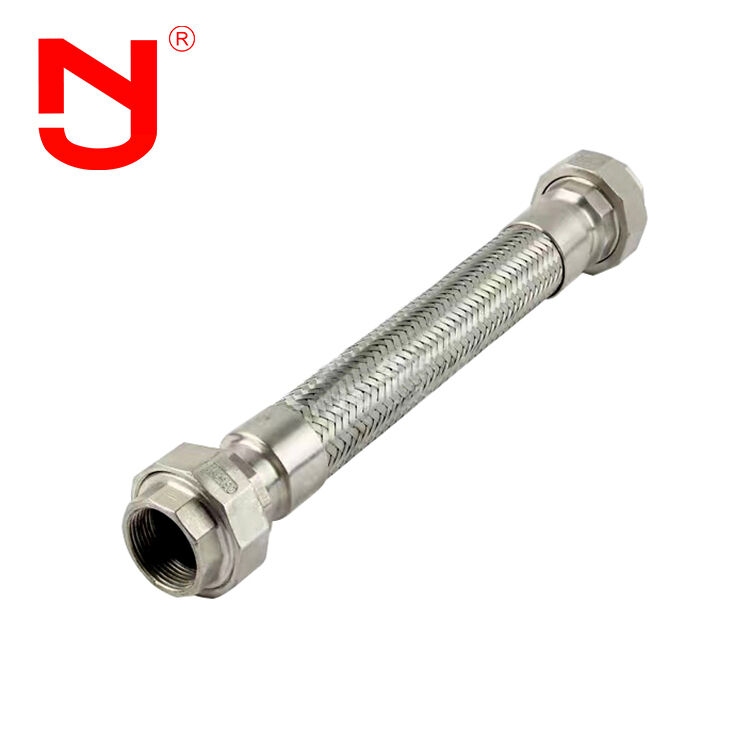

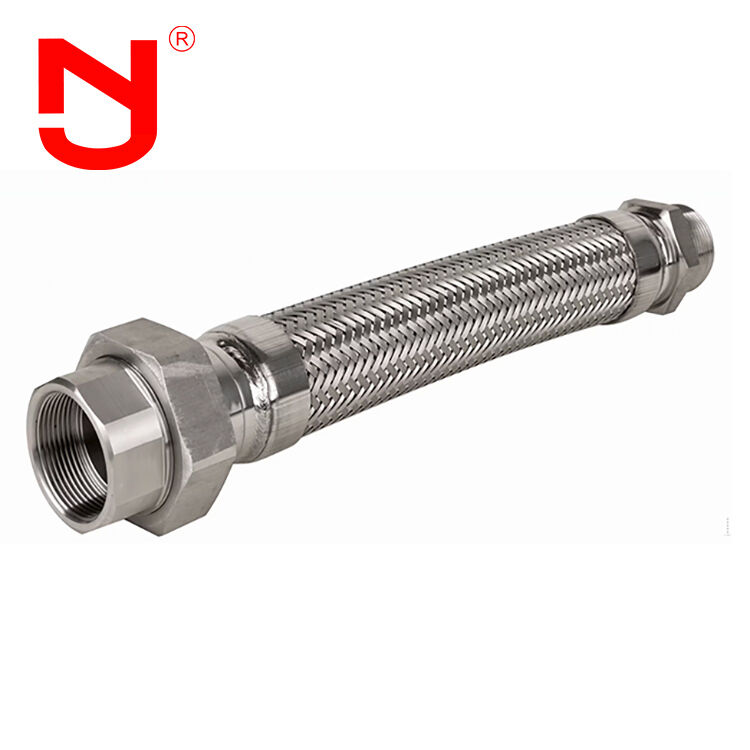

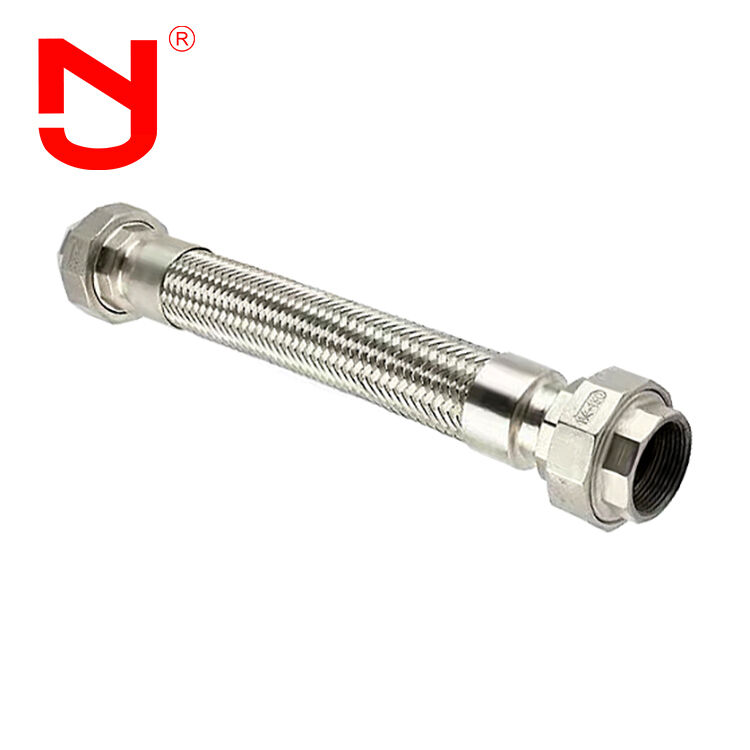

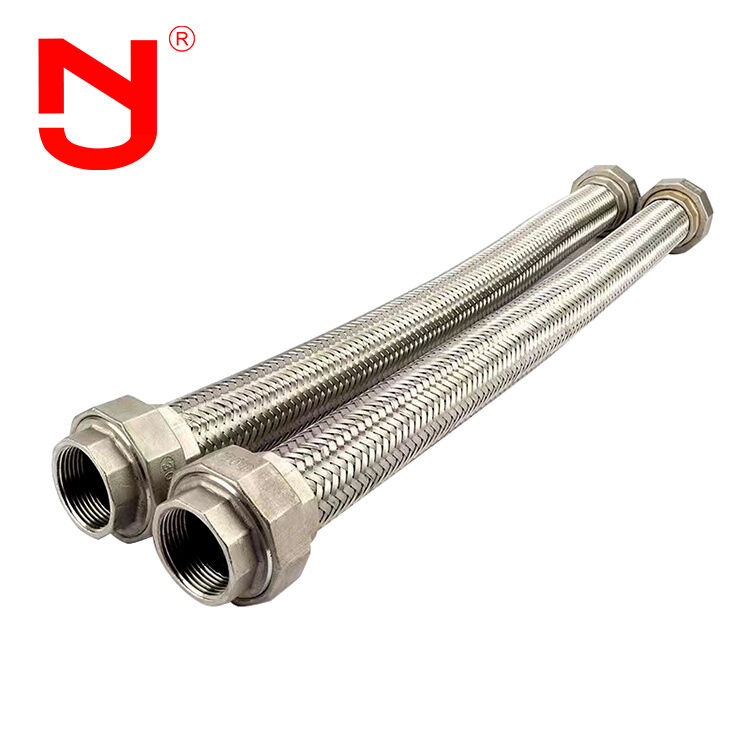

Union Type Flexible Pipe Connectors Stainless Steel are flexible piping connectors consisting of a stainless steel corrugated metal hose reinforced with an external stainless steel braid and fitted with union-type end connectionsMereka dirancang untuk mengakomodasi getaran, ekspansi termal, dan sedikit misalignment dalam sistem pipa, sementara memberikan kemampuan tekanan tinggi, ketahanan korosi, dan aman,sambungan kedap air untuk aplikasi cairan dan gas industri.
Karakteristik Kinerja
Unsur elastis utama dari sendi ekspansi fleksibel adalah balok baja tahan karat.arah melintang dan sudut.
- Mengasap deformasi termal sumbu, melintang dan sudut pipa
- Mengurangi dampak getaran peralatan pada sistem pipa
- Kompensasi untuk deformasi pipa yang disebabkan oleh aktivitas seismik dan setoran tanah
Spesifikasi Teknis
Data utama selang logam
| Diameter (mm) |
Tingkat tekanan (Mpa) |
Luas yang tersedia dari bellow (cm2) |
Ukuran maksimum diameter eksternal (mm) |
Panjang (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Proses Produksi
Konektor Pipa Fleksibel Tipe Uni Baja tahan karat dapat diolah menjadi berbagai jenis sesuai dengan persyaratan aplikasi tertentu.
Spesifikasi bahan
- Bawah tubuh: Baja tahan karat 304, 316L
- Bahan flange: baja karbon Q235, baja tahan karat 304, 316L
Jingning membawa lebih dari 17 tahun pengalaman desain dalam pembuatan sendi ekspansi fleksibel, sendi ekspansi karet, sendi balok logam, sendi pembongkaran, dan perlengkapan pipa industri lainnya.Sendi ekspansi fleksibel kami memenuhi standar internasional termasuk GB, ISO, DIN, ANSI, BS, JIS, serta persyaratan khusus.
Keuntungan Produk
- Harga pabrik langsung yang kompetitif
- 17 tahun pengalaman manufaktur dengan 5 tahun keahlian ekspor
- Kontrol kualitas yang ketat melebihi standar industri
- Spesifikasi dasar cetakan khusus dan layanan OEM
- Sampel produk gratis tersedia
- Inventaris yang luas untuk pengiriman cepat
Aplikasi
Karena fleksibilitas mereka, konektor pipa ini mengkompensasi deformasi perbedaan suhu dan gerakan lain antara peralatan dan pipa, mencegah transmisi getaran,mengurangi dorongan pipa pada peralatan, dan mengakomodasi penyelesaian pondasi tangki yang tidak merata. sendi ekspansi fleksibel banyak digunakan di berbagai industri termasuk pengolahan kimia, penyulingan minyak, pembangkit listrik, industri ringan,aplikasi nuklir, metalurgi, mesin, instrumen, sektor maritim, dan aeroangkasa.
Pertanyaan yang Sering Diajukan
T1: Dapatkah Konektor Pipa Fleksibel Tipe Uni dari Baja Berkualitas Tinggi ditandai dengan logo yang disesuaikan?
A1: Ya, mereka dapat ditandai dengan logo Anda. Kami menyediakan layanan OEM & ODM yang komprehensif.
T2: Berapa panjang muka ke muka dari Union Type Flexible Pipe Connectors Stainless Steel?
A2: Panjang wajah standar termasuk L130, L152, L203. Kami juga menerima spesifikasi panjang khusus sesuai dengan kebutuhan Anda.
T3: Bisakah Anda memberikan gambar dari Union Type Flexible Pipe Connectors Stainless Steel?
A3: Ya, kami menyediakan gambar teknis rinci. Silakan hubungi kami untuk gambar konektor fleksibel pipa tertentu.
T4: Sertifikat apa saja yang dapat Anda berikan untuk Konektor Pipa Fleksibel Tipe Uni dari Baja Tidak Berlemak?
A4: Kami menyediakan sertifikasi CE dan ISO untuk produk kami.
