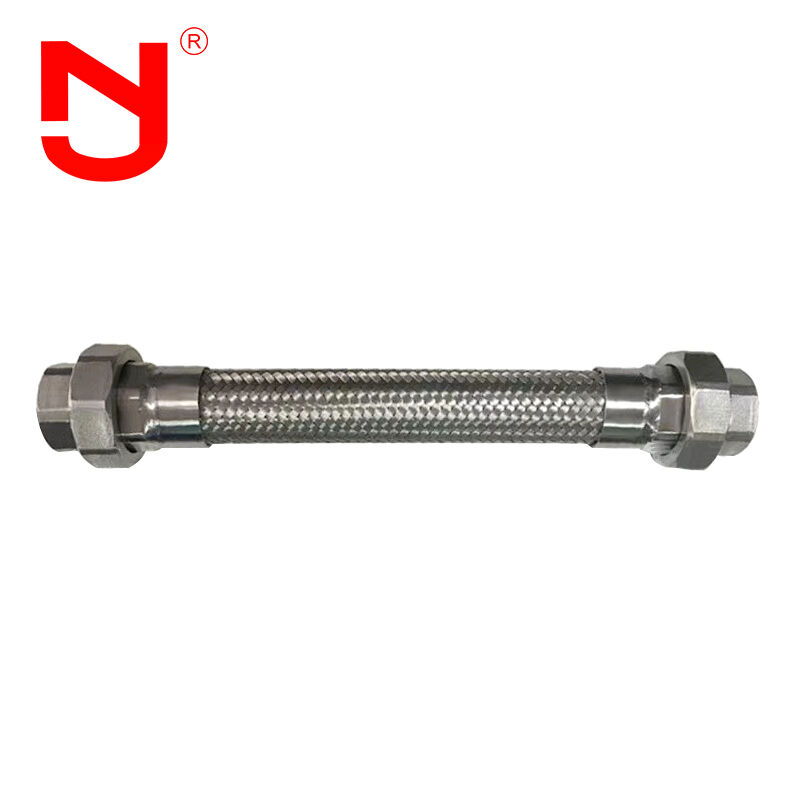

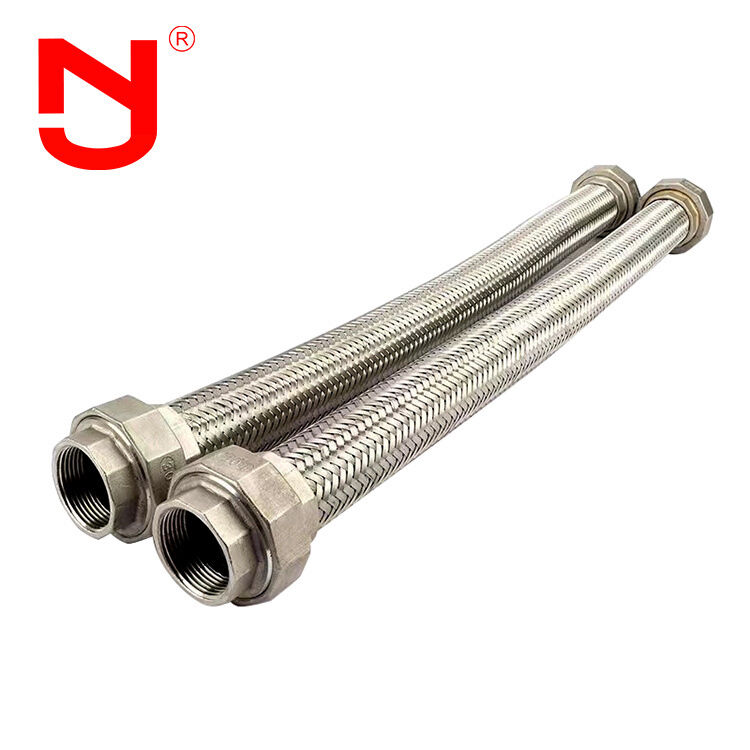

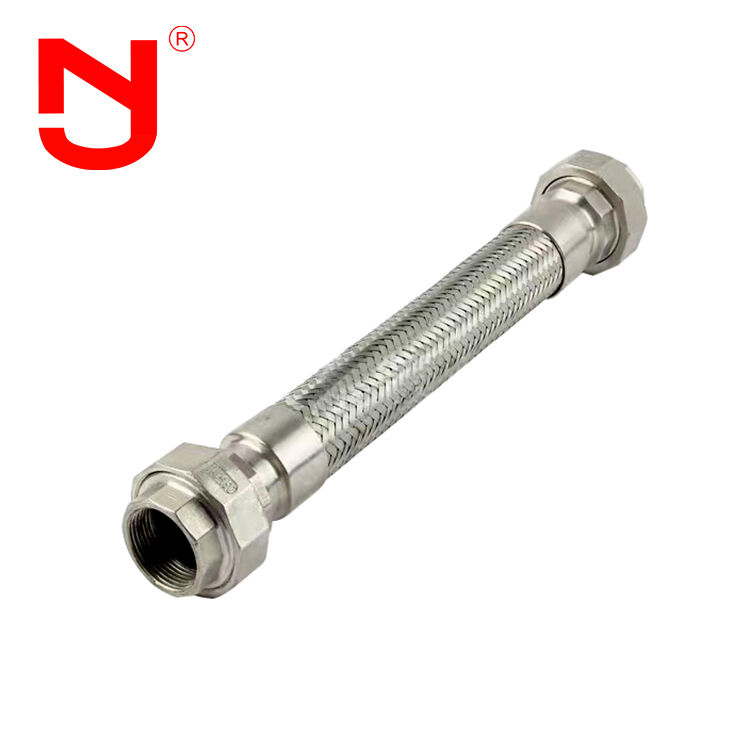

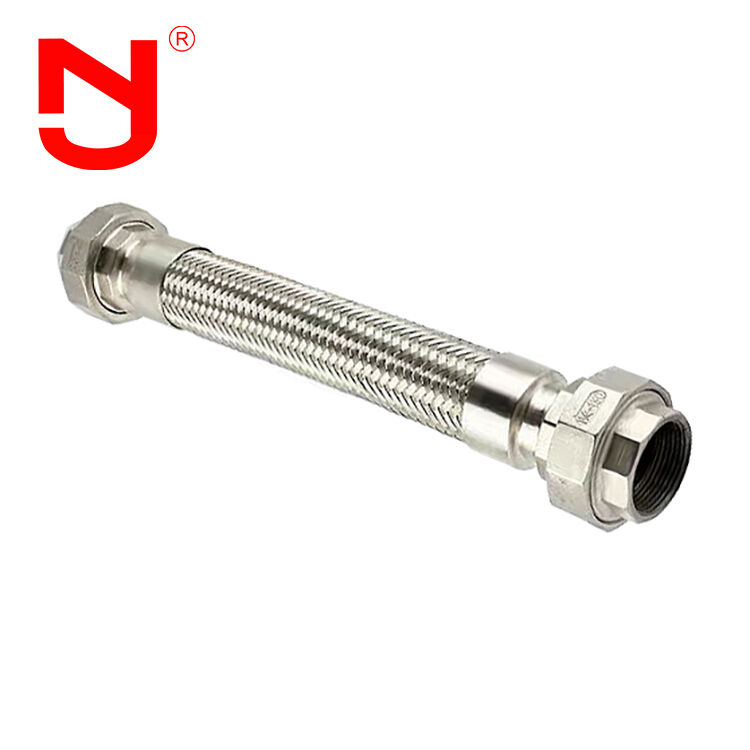

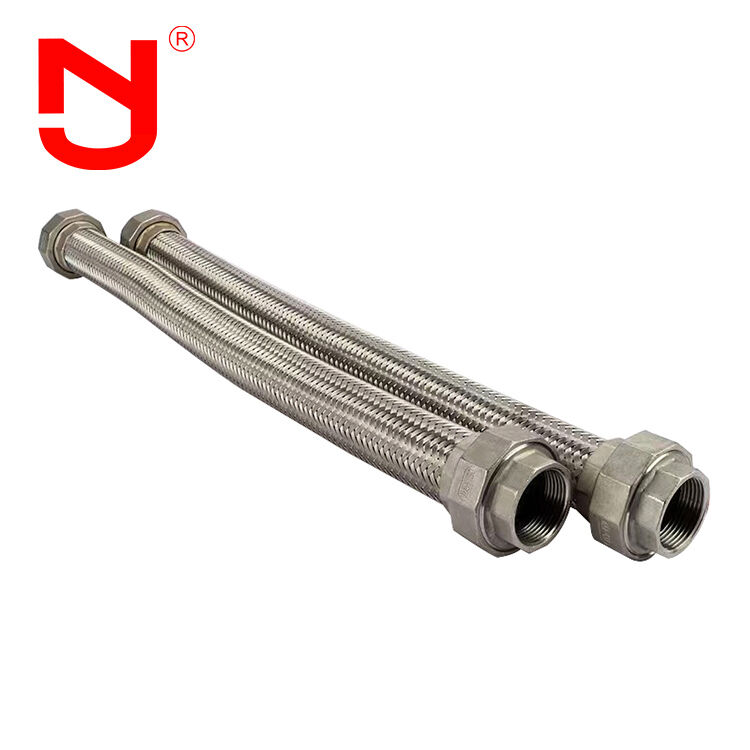

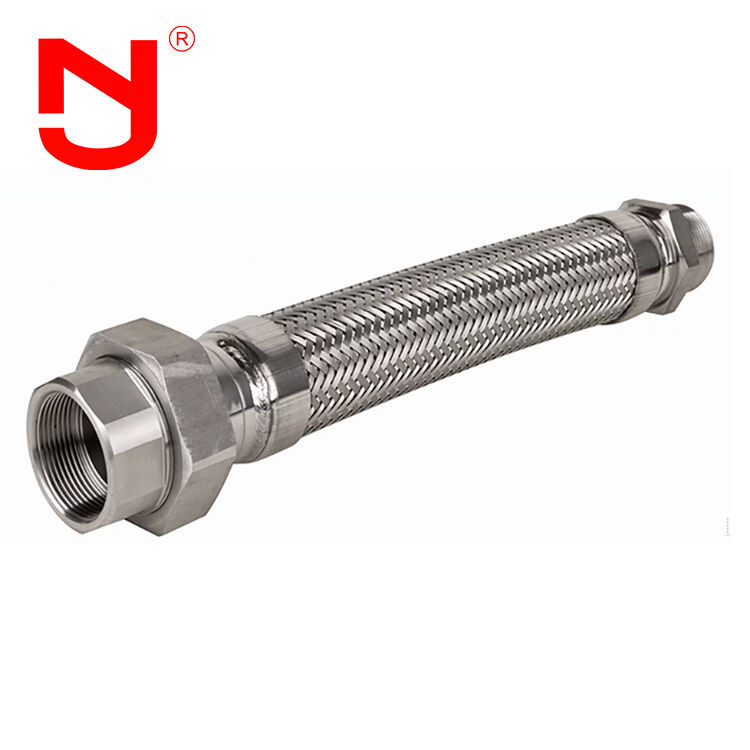

Selang Logam Fleksibel Beranyam Kawat Baja Tahan Karat Tipe Union
Selang Fleksibel Baja Tahan Karat Tipe Union adalah komponen perpipaan fleksibel yang terbuat dari selang bagian dalam bergelombang baja tahan karat dengan penguat anyaman baja tahan karat, dilengkapi dengan sambungan ujung tipe union. Dirancang untuk menyerap getaran, mengkompensasi ekspansi termal, dan memperbaiki ketidaksejajaran kecil dalam sistem perpipaan, sekaligus menawarkan kekuatan tinggi, ketahanan korosi, dan kinerja yang andal dan kedap kebocoran dalam aplikasi industri yang menuntut.
Karakteristik Kinerja
Elemen elastis utama dari sambungan ekspansi fleksibel adalah bellow baja tahan karat. Melalui ekspansi dan pembengkokan bellow, sambungan ekspansi fleksibel mengakomodasi pergerakan pipa dalam arah aksial, transversal, dan sudut. Sambungan ekspansi fleksibel dapat memainkan peran berikut:
- Menyerap deformasi termal aksial, transversal, dan sudut dari pipa
- Mengurangi dampak getaran peralatan pada sistem perpipaan
- Mengkompensasi deformasi pipa yang disebabkan oleh gempa bumi dan penurunan tanah
Parameter Teknis
Spesifikasi Selang Logam
| Diameter (mm) |
Tingkat Tekanan (Mpa) |
Area Bellow yang Tersedia (c㎡) |
Diameter Luar Maksimum (mm) |
Panjang (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Proses Manufaktur
Garis Fleksibel Beranyam Logam Tipe Union dapat diproses menjadi berbagai jenis sesuai dengan kebutuhan yang berbeda:
- Material Badan Bellow: Baja Tahan Karat 304, 316L
- Material Flange: Baja karbon Q235, baja tahan karat 304, 316L
Jingning memiliki pengalaman desain lebih dari 17 tahun dalam pembuatan sambungan ekspansi fleksibel, sambungan ekspansi karet, sambungan bellow logam, sambungan pembongkaran, pipa, dan fitting pipa industri lainnya. Sambungan ekspansi fleksibel memenuhi standar internasional seperti GB, ISO, DIN, ANSI, BS, JIS dan persyaratan khusus pelanggan.
Keunggulan Produk
- Harga pabrik yang kompetitif
- 17 tahun pengalaman manufaktur dengan 5 tahun pengalaman ekspor
- Inspeksi kualitas yang ketat melebihi standar industri
- Tersedia basis cetakan khusus dan spesifikasi OEM
- Sampel gratis disediakan
- Persediaan besar dipelihara
Aplikasi
Karena fleksibilitasnya, konektor fleksibel pipa dapat mengkompensasi deformasi perbedaan suhu atau deformasi lainnya antara peralatan dan pipa, mencegah getaran, mengurangi dorongan pipa pada peralatan, dan beradaptasi dengan penurunan pondasi tangki yang tidak rata. Sambungan ekspansi fleksibel banyak digunakan dalam industri kimia, penyulingan minyak, pembangkit listrik, industri ringan, energi atom, metalurgi, permesinan, instrumentasi, pembuatan kapal, dirgantara, dan sektor lainnya. Dengan aplikasi pipa daya dan pipa panas yang luas di bidang industri dan sipil, persyaratan untuk konektor fleksibel pipa terus meningkat.
Pertanyaan yang Sering Diajukan
Q1: Bisakah Selang Fleksibel Baja Tahan Karat Tipe Union ditandai dengan logo yang disesuaikan?
A1: Ya, dapat ditandai dengan logo Anda. Kami menyediakan layanan OEM & ODM.
Q2: Berapa panjang face to face dari Selang Fleksibel Baja Tahan Karat Tipe Union?
A2: Panjang face to face standar termasuk L130, L152, L203. Kami juga menerima panjang yang disesuaikan sesuai dengan kebutuhan Anda.
Q3: Bisakah Anda memberikan gambar Selang Fleksibel Baja Tahan Karat Tipe Union?
A3: Ya, kami menyediakan gambar teknis. Silakan hubungi kami untuk menerima gambar konektor fleksibel pipa.
Q4: Sertifikat apa yang dapat Anda berikan untuk Selang Fleksibel Baja Tahan Karat Tipe Union?
A4: Kami menyediakan sertifikasi CE dan ISO.
