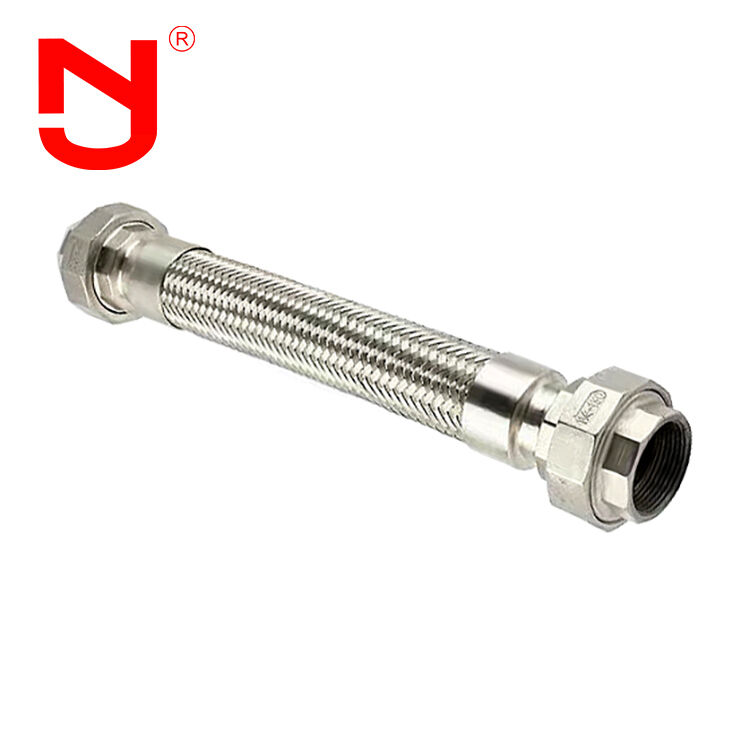

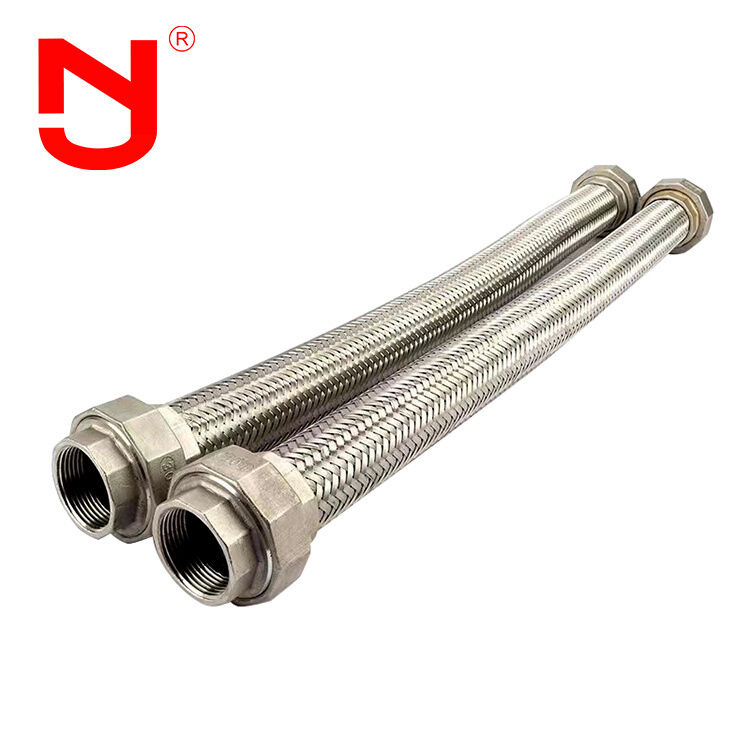

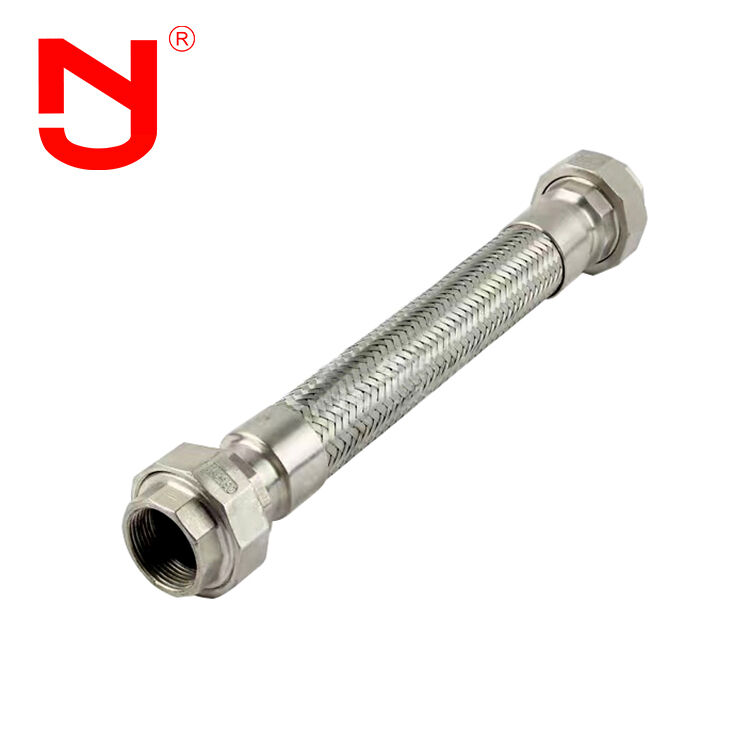

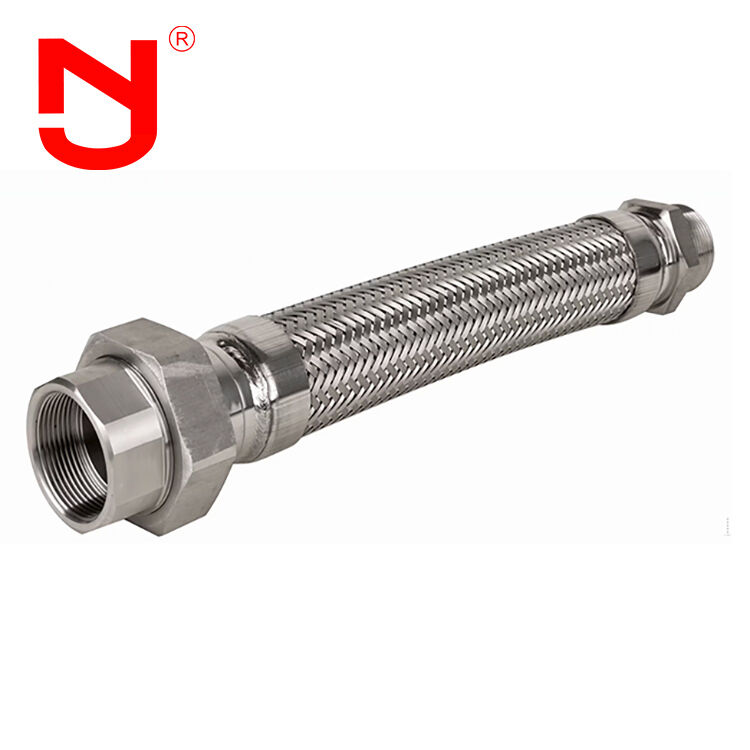

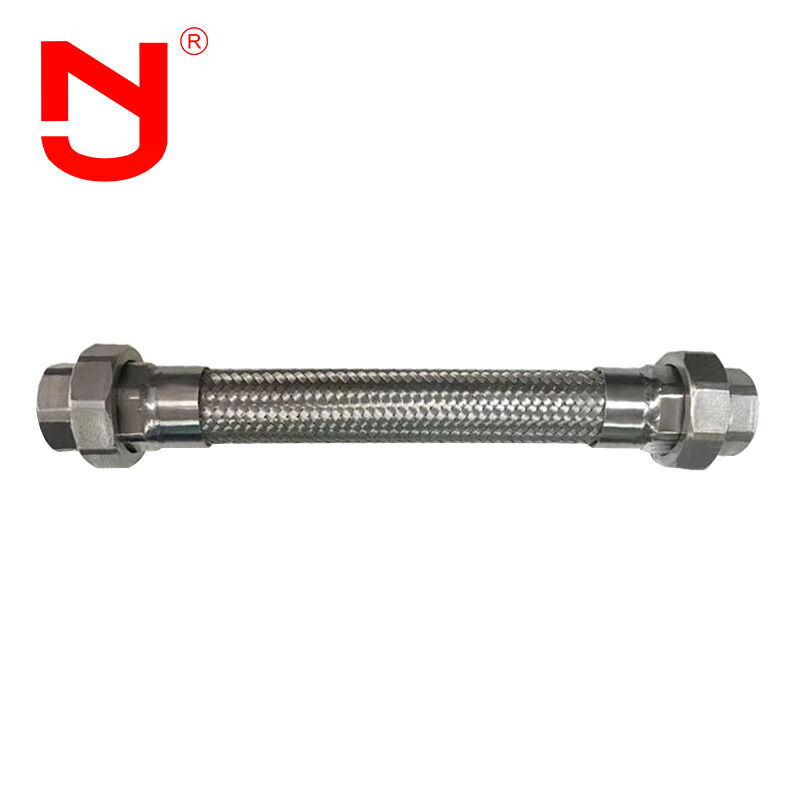

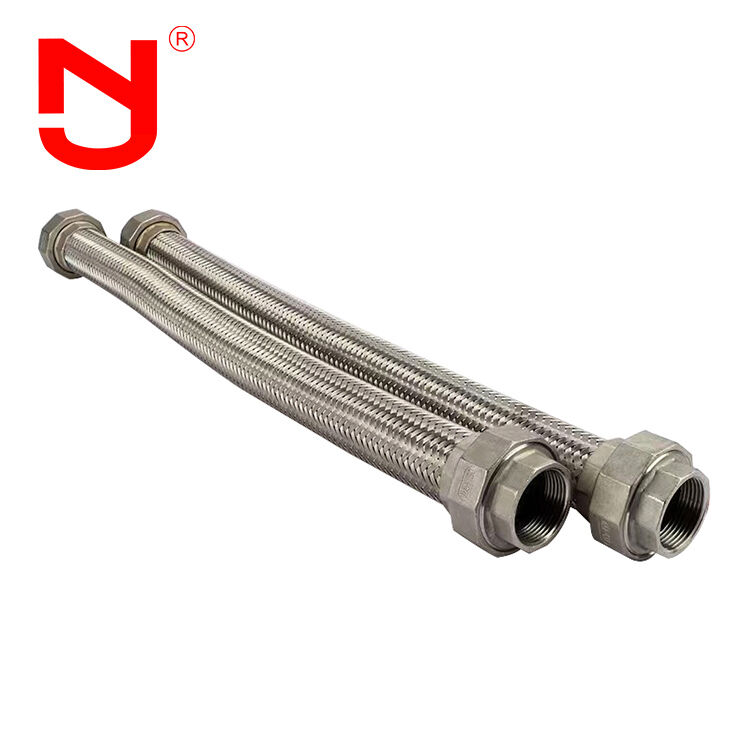

Stainless Steel Wire Braided Flexible Metal Hose Union Jenis
Selang Flex Flex Tipe Union adalah rangkaian pipa fleksibel yang terdiri dari selang dalam bergelombang logam yang diperkuat dengan lapisan terjalin eksternal dan dilengkapi dengan koneksi ujung tipe union.Mereka dirancang untuk menyerap getaran, mengakomodasi ekspansi termal, dan mengkompensasi kesalahan keselarasan kecil dalam sistem pipa, sambil memberikan kemampuan tekanan tinggi, kekuatan mekanik, ketahanan korosi, dan andal,Kinerja kedap air dalam aplikasi industri.
Karakteristik Kinerja
Unsur elastis utama dari sendi ekspansi fleksibel adalah balok baja tahan karat.arah melintang dan sudut. sendi ekspansi fleksibel dapat melakukan fungsi berikut:
- Mengasap deformasi termal aksial, melintang dan sudut pipa
- Mengurangi dampak getaran peralatan pada sistem pipa
- Kompensasi untuk deformasi pipa yang disebabkan oleh aktivitas seismik dan setoran tanah
Spesifikasi Teknis
| Diameter (mm) |
Tingkat tekanan (Mpa) |
Luas yang tersedia dari bellow (cm2) |
Diameter eksternal maksimum (mm) |
Panjang (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Proses Produksi
JINGNING berkualitas tinggi Union Type Metal Braided Flex Hoses diproduksi dengan presisi dan keahlian:
Tipe Uni Metal Braided Water Flexible dapat diproses menjadi berbagai jenis sesuai dengan persyaratan khusus:
- Bahan bodi bellow: Baja tahan karat 304, 316L
- Bahan flange: baja karbon Q235, baja tahan karat 304, 316L
Dengan pengalaman desain lebih dari 17 tahun dalam pembuatan sendi ekspansi fleksibel, sendi ekspansi karet, sendi balok logam, sendi pembongkaran, dan fittings pipa industri lainnya,Produk Jingning memenuhi standar internasional termasuk GB, ISO, DIN, ANSI, BS, JIS dan persyaratan khusus pelanggan.
Keuntungan Produk
- Harga pabrik langsung yang kompetitif
- 17 tahun pengalaman manufaktur dengan 5 tahun keahlian ekspor
- Kontrol kualitas yang ketat melebihi standar industri
- Spesifikasi dasar cetakan khusus dan layanan OEM
- Sampel produk gratis tersedia
- Inventaris besar untuk pengiriman segera
Aplikasi
Karena fleksibilitasnya, konektor fleksibel pipa dapat mengkompensasi deformasi diferensial suhu dan gerakan lain antara peralatan dan pipa, mencegah getaran,mengurangi dorongan pipa pada peralatan, dan mengakomodasi pengendapan pondasi tangki yang tidak merata. sendi ekspansi fleksibel banyak digunakan dalam pengolahan kimia, penyulingan minyak, pembangkit listrik, industri ringan, energi nuklir, metalurgi,mesinDengan meningkatnya penggunaan pipa listrik dan panas di sektor industri dan sipil, permintaan untuk konektor fleksibel pipa terus tumbuh.
Pertanyaan yang Sering Diajukan
T: Dapatkah selang Flex Berlapis Logam Tipe Union ditandai dengan logo yang disesuaikan?
A: Ya, mereka dapat ditandai dengan logo Anda. Kami menyediakan layanan OEM & ODM yang komprehensif.
T: Berapa panjang muka ke muka dari Union Type Metal Braided Flex Hoses?
A: Standar wajah ke wajah panjang termasuk L130, L152, L203.
T: Bisakah Anda memberikan gambar selang Flex berlapis logam tipe Union?
A: Ya, kami dapat memberikan gambar rinci. Silakan hubungi kami untuk menerima gambar konektor fleksibel pipa.
T: Sertifikat apa yang dapat Anda berikan untuk Selang Flex Berlapis Logam Tipe Union?
A: Kami menyediakan sertifikasi CE dan ISO untuk produk kami.
