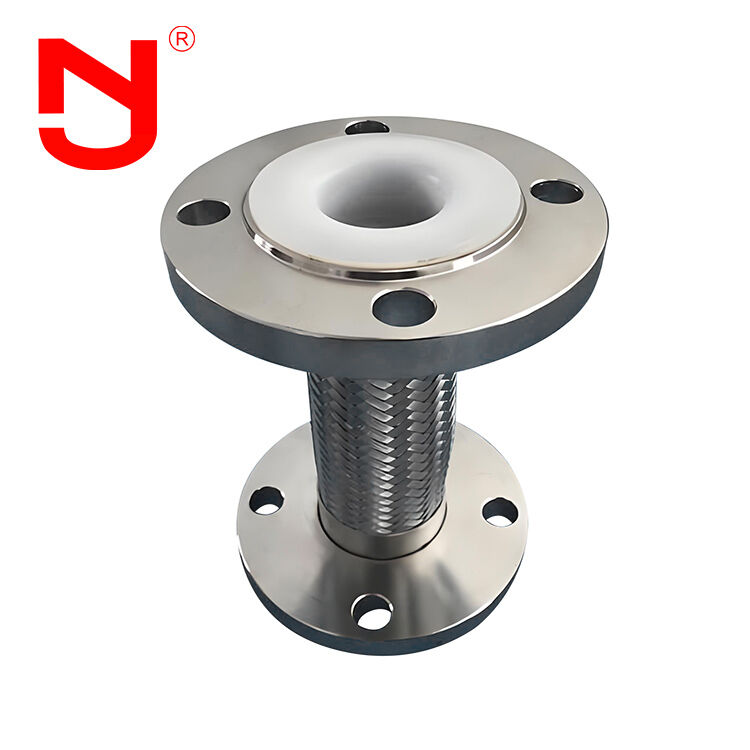

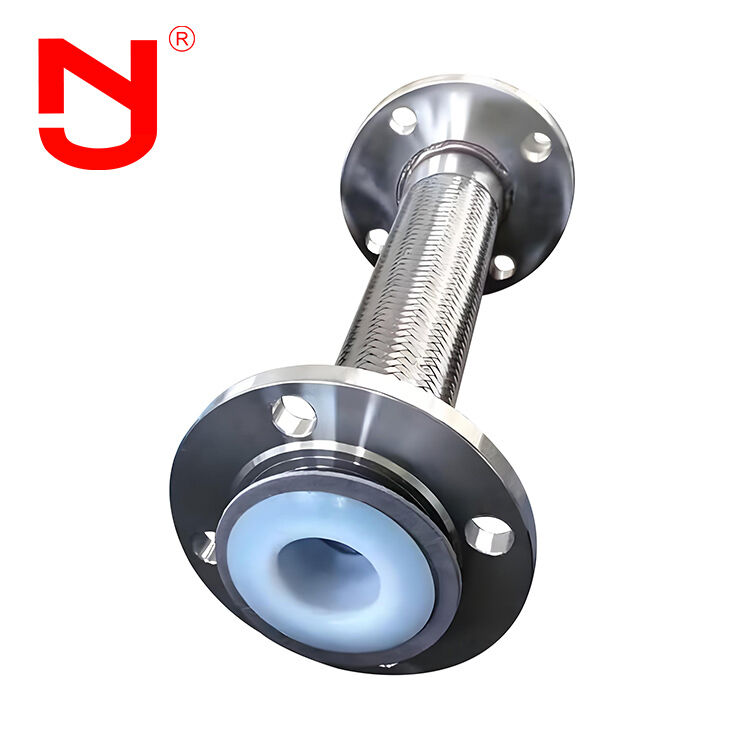

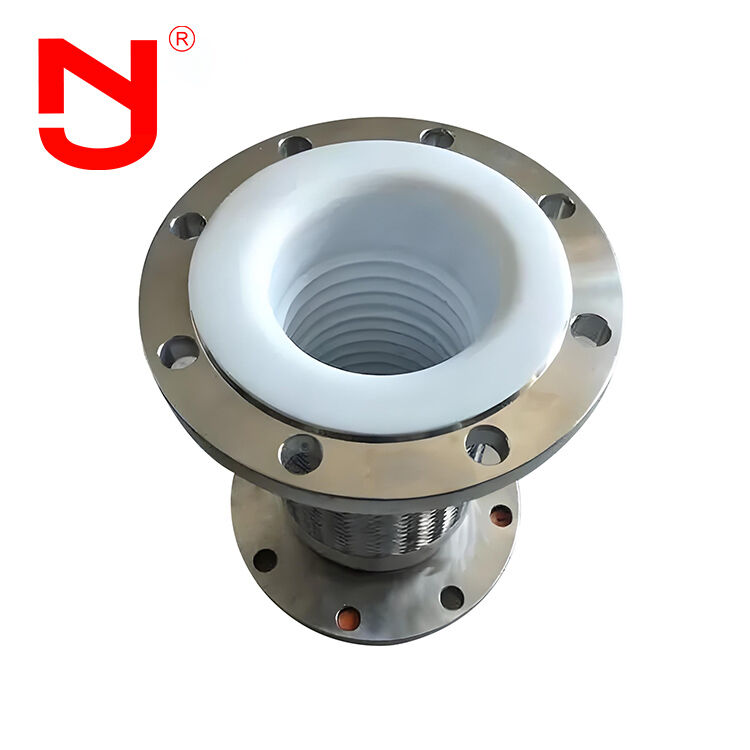

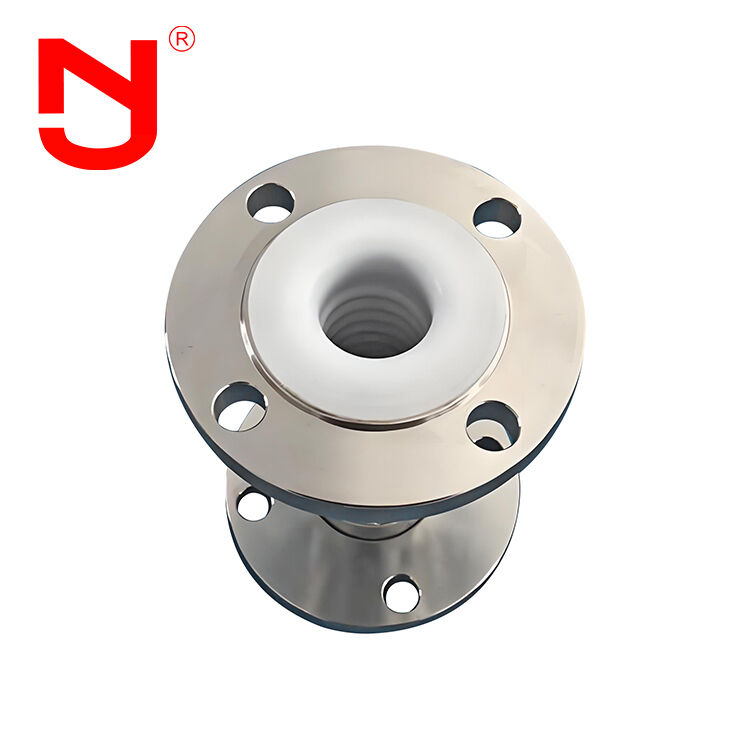

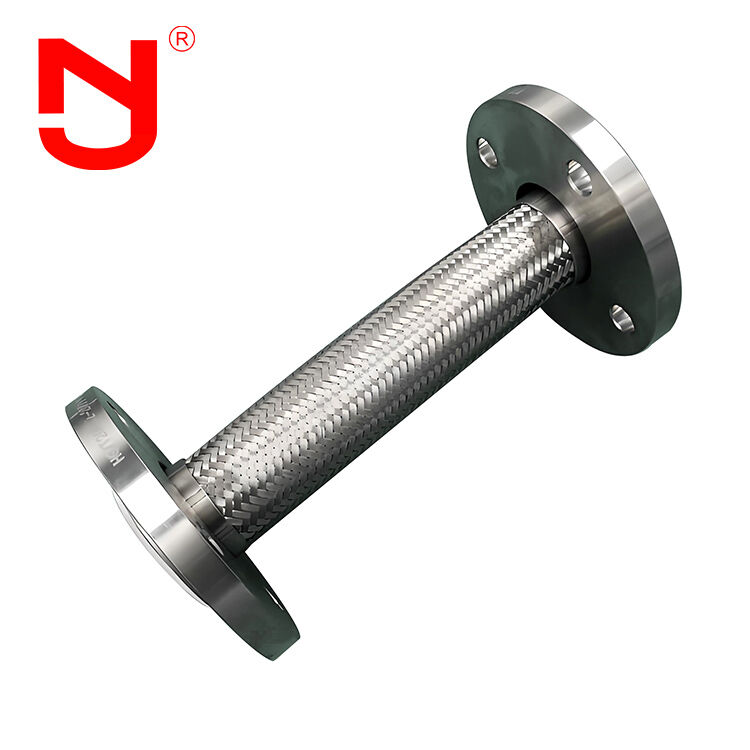

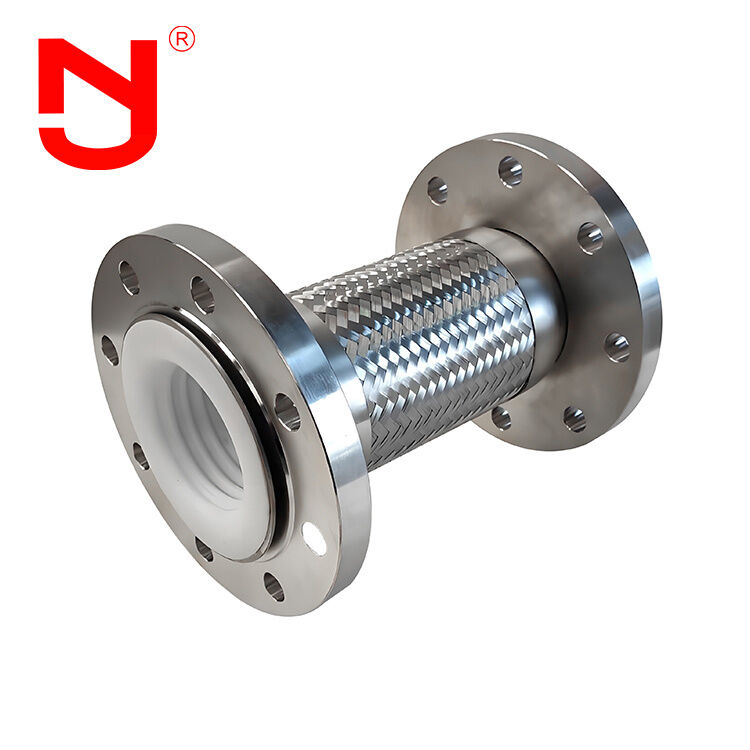

PTFE Lining Stainless Steel Wire Braided Metal Flex Tube
Selang fleksibel berkinerja tinggi ini menggabungkan lapisan dalam PTFE dengan selang stainless steel bergelombang dan perban kawat stainless steel eksternal.gesekan rendah, dan stabilitas suhu tinggi, sementara struktur stainless steel bergelombang memastikan fleksibilitas dan ketahanan tekanan.Perban baja tahan karat luar meningkatkan kekuatan mekanik dan melindungi dari getaranProduk ini banyak digunakan dalam kimia, petrokimia, farmasi, makanan, dan sistem transfer cairan kemurnian tinggi.
Karakteristik Kinerja
Elemen elastis utama dari sendi ekspansi fleksibel adalah balok baja tahan karat.melintang, dan arah sudut.
- Mengasap deformasi termal aksial, melintang, dan sudut pipa
- Mengurangi dampak getaran peralatan pada sistem pipa
- Kompensasi untuk deformasi pipa yang disebabkan oleh aktivitas seismik dan setoran tanah
Spesifikasi Teknis
Data utama selang logam
| Diameter (mm) |
Tingkat tekanan (MPa) |
Luas yang tersedia dari bellow (cm2) |
Diameter eksternal maksimum (mm) |
Panjang (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-622 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Rincian Konstruksi Produk
Metal Flex Tubes dapat disesuaikan sesuai dengan persyaratan khusus:
- Bahan bawah:Baja tahan karat 304, 316L
- Bahan Flange:Q235 baja karbon, 304, 316L stainless steel
Jingning memiliki pengalaman desain lebih dari 17 tahun dalam pembuatan sendi ekspansi fleksibel, sendi ekspansi karet, sendi balok logam, sendi pembongkaran, dan fittings pipa industri lainnya.Sendi ekspansi fleksibel kami memenuhi standar internasional termasuk GB, ISO, DIN, ANSI, BS, JIS dan persyaratan khusus.
Keuntungan Utama
- Harga pabrik langsung yang kompetitif
- 17 tahun pengalaman manufaktur dengan 5 tahun keahlian ekspor
- Pemeriksaan kualitas yang ketat melebihi standar industri
- Layanan kustomisasi dasar cetakan dan OEM
- Sampel pipa selang fleksibel gratis tersedia
- Inventaris besar untuk ketersediaan segera
Aplikasi
Karena fleksibilitas mereka, selang selang fleksibel ini mengkompensasi deformasi suhu diferensial dan gerakan lain antara peralatan dan pipa, mencegah getaran,mengurangi dorongan pipa pada peralatan, dan mengakomodasi pengendapan pondasi tangki yang tidak merata. sendi ekspansi fleksibel banyak digunakan dalam kimia, penyulingan minyak, pembangkit listrik, industri ringan, energi nuklir, metalurgi, mesin,InstrumenDengan meningkatnya penggunaan pipa listrik dan panas di sektor industri dan sipil, permintaan untuk pipa selang fleksibel berkualitas tinggi terus meningkat.
Pertanyaan yang Sering Diajukan
T: Dapatkah tabung Flex Metal ditandai dengan logo yang disesuaikan?
A: Ya, kami dapat menandai dengan logo Anda. Kami menyediakan layanan OEM & ODM.
T: Berapa panjang muka ke muka dari Metal Flex Tube?
A: Standar wajah ke wajah panjang termasuk L130, L152, L203.
T: Bisakah Anda memberikan gambar Metal Flex Tube?
A: Ya, kami menyediakan gambar rinci. Silakan hubungi kami untuk menerima gambar tabung fleksibel pipa logam.
T: Sertifikat apa yang dapat Anda berikan untuk Metal Flex Tube?
A: Kami menyediakan sertifikasi CE dan ISO.
