Tempat asal:
Cina
Nama merek:
JINGNING
Sertifikasi:
CE，ISO
Nomor model:
RLJS
Hubungi Kami
sambungan ekspansi aksial karet epdm berkualitas tinggi
Sambungan ekspansi aksial juga dikenal sebagai bellow karet, sambungan karet, sambungan fleksibel bola tunggal, bellow sambungan ekspansi, dll. Sambungan ekspansi aksial terutama terdiri dari dua flensa PC dan bola karet.Flensa digunakan untuk koneksi.Bola karet fleksibel dan dapat menyerap perpindahan aksial, horizontal dan annular.Tekanan kerja normal dari sambungan ekspansi aksial adalah 16bar, suhu kerja normal dari sambungan ekspansi aksial adalah - 15 ~ + 90 , ukuran standar sambungan ekspansi aksial adalah dn25-dn3000, bahan karet standar adalah karet alam, EPDM, neoprene, karet nitril dan polytetrafluoroethylene, dan bahan flensa standar adalah baja karbon galvanis, baja karbon dicat, besi cor dicat dan baja tahan karat.Tentu saja, jika Anda memiliki persyaratan khusus, beri tahu kami dan kami akan merekomendasikan solusi yang baik untuk Anda.
Karakteristik kinerja sambungan ekspansi aksial
1. Thesambungan ekspansi aksialmemiliki keuntungan dari ukuran kecil, ringan, keuletan yang baik dan pemasangan dan perawatan yang mudah.
2.Sambungan ekspansi aksialpemasangan dapat menyebabkan horizontal, radial, offset sudut, tidak akan dibatasi oleh pusat steker pipa, permukaan flens tidak rata.
3. Ketikasambungan ekspansi aksialbekerja, dapat mengurangi kebisingan transmisi struktur dan memiliki kemampuan penyerapan getaran yang kuat.
Data teknis sambungan ekspansi aksial
| Data utama sambungan ekspansi aksial | ||||||
| Diameter nominal (DN) | Panjang | Perpindahan aksial (mm) | Perpindahan horizontal | Sudut defleksi | ||
| mm | inci | mm | Perpanjangan | Kompresi | mm | (a1+a2)° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15° |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15° |
| 50 | 2 | 105 | 7 | 10 | 10 | 15° |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15° |
| 80 | 3 | 135 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 12 | 19 | 13 | 15° |
| 150 | 6 | 180 | 12 | 20 | 14 | 15° |
| 200 | 8 | 210 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 16 | 25 | 22 | 15° |
| 350 | 14 | 255 | 16 | 25 | 22 | 15° |
| 400 | 16 | 255 | 16 | 25 | 22 | 15° |
| 450 | 18 | 255 | 16 | 25 | 22 | 15° |
| 500 | 20 | 255 | 16 | 25 | 22 | 15° |
| 600 | 24 | 260 | 16 | 25 | 22 | 15° |
Catatan: 1. Persyaratan khusus darisambungan ekspansi aksialdapat disesuaikan sesuai dengan gambar pengguna.Standar flange adalah GB / t9115.1-2000.Berbagai standar flensa (GB, JB, Hg, CB, ANSI, DIN, BSEN, NF, en, JIS, ISO, dll.) dapat dipilih untuk produksi.bola karet darisambungan ekspansi aksialdapat digunakan sebagai karet alam, EPDM, karet kloroprena, karet butil, karet butadiena, fluororubber, dll.sambungan ekspansi aksialdi atas DN200 digunakan untuk suplai air suspensi, pipa harus memiliki dukungan tetap atau dukungan tetap, jika tidak:sambungan ekspansi aksialharus dipasang dengan perangkat anti jatuh.

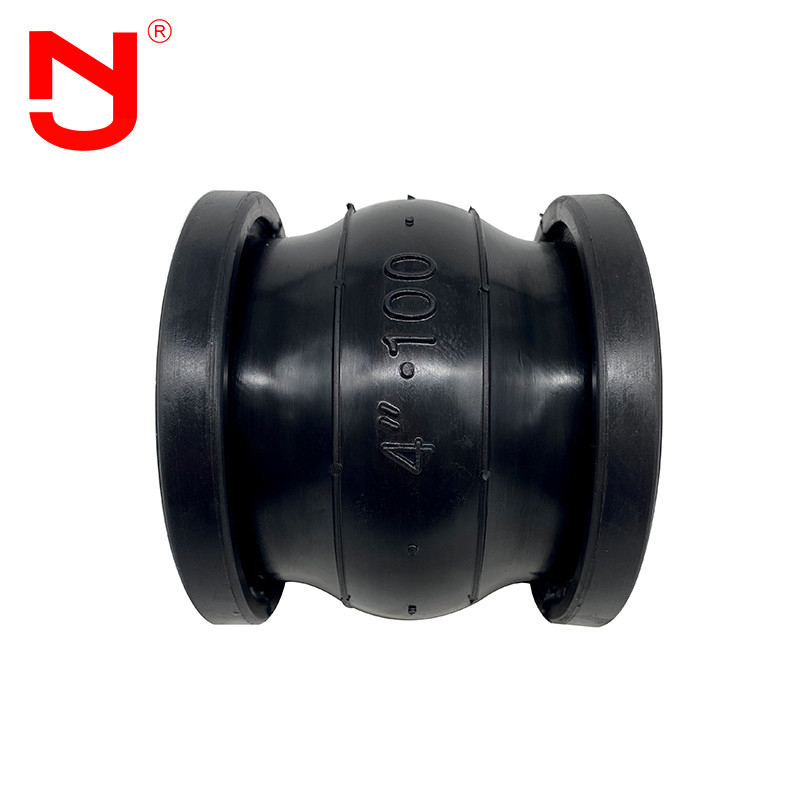

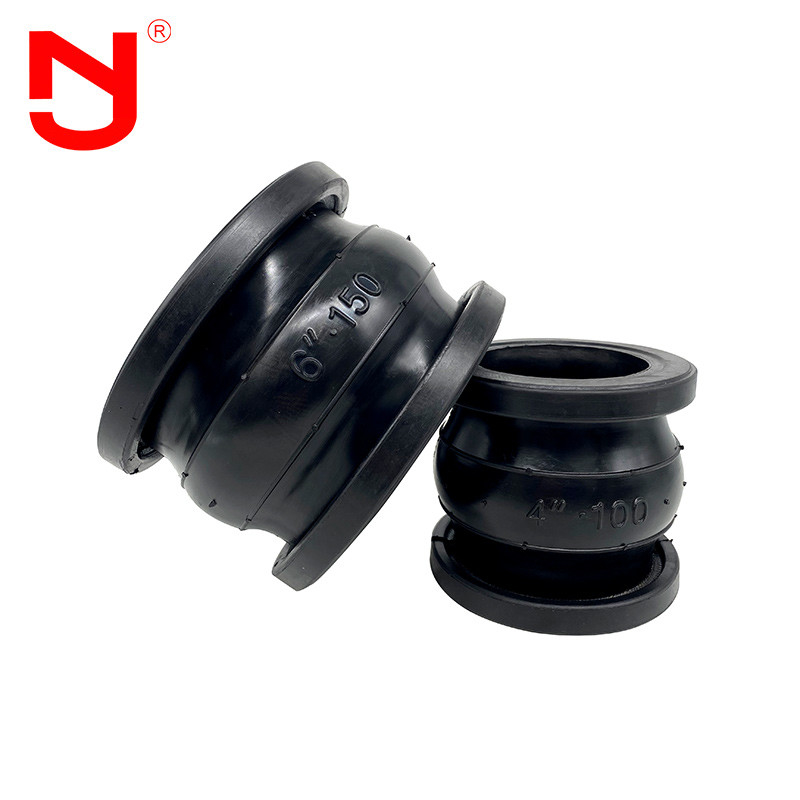

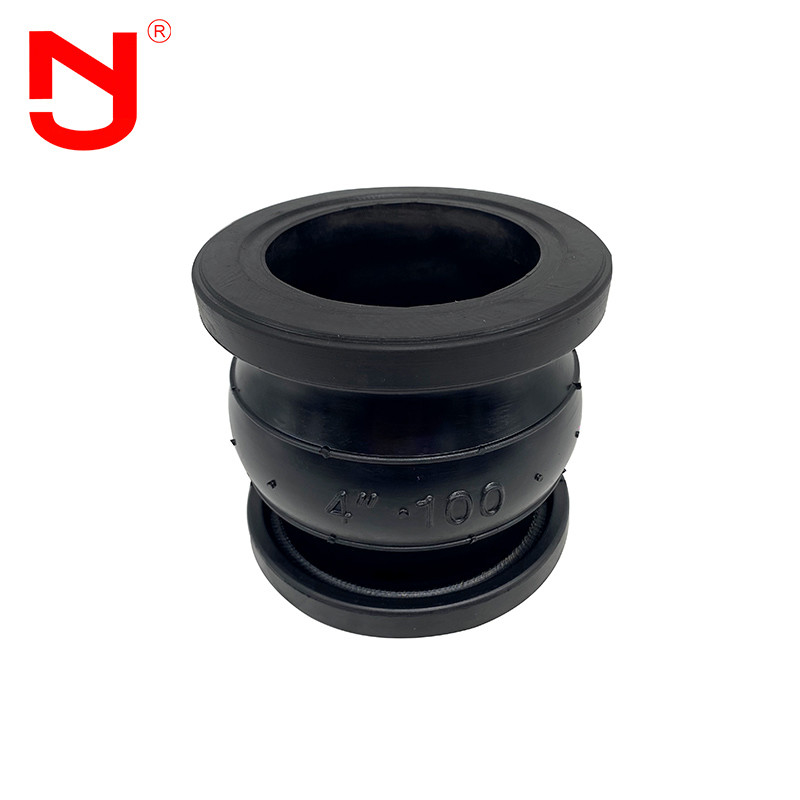

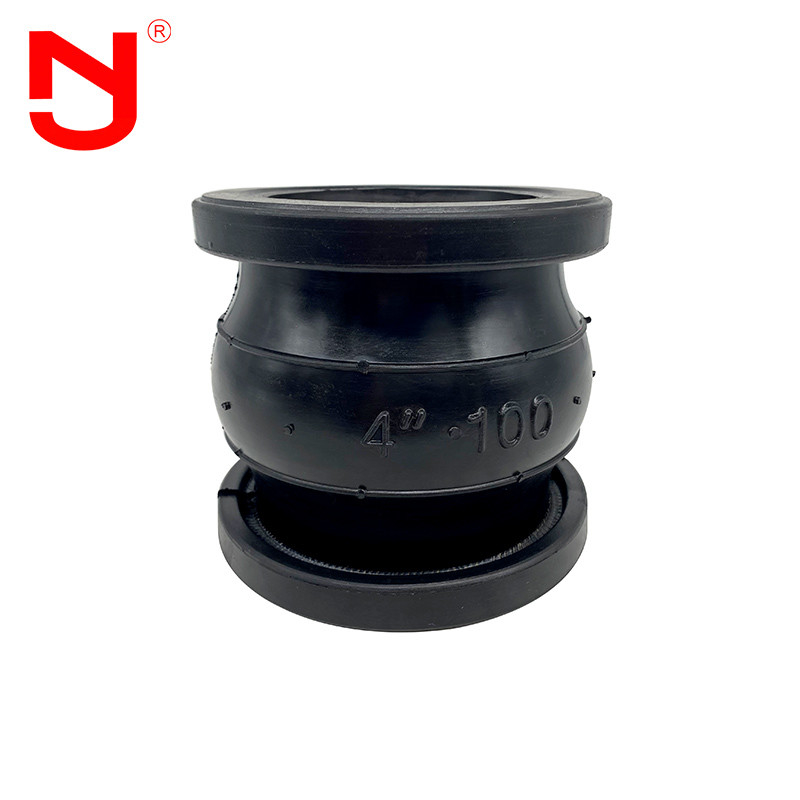

Sambungan ekspansi aksial rincian menunjukkan
Sambungan ekspansi aksialaliran produksi
Apakah Anda tahu bagaimanasambungan ekspansi aksialdibuat? Mari kita lihat dengan JINGNING.
Sangat penting untuk mengetahui kompatibilitas antara mediasambungan ekspansi aksialdan karet ekspansi yang dipilihbahan, kisaran suhu penuh, tekanan penuh dan vakum penuh, gerakan yang diperlukansambungan ekspansi aksial, dan ukuran antara flensa pipa saat memilih pipa sambungan fleksibel yang sesuai.Dengan informasi ini, insinyur aplikasi JINGNING dapat membantu menentukan yang idealsambungan ekspansi aksialuntuk aplikasi apa pun.
Sambungan ekspansi aksialkeuntungan
1. Harga pabriksambungan ekspansi aksial.
2. 16 tahun pengalaman manufaktur, 5 tahun pengalaman ekspor.
3. Pemeriksaan kualitas yang ketat, kualitasnya jauh melebihi standar industri.
4.Sambungan ekspansi aksialcetakan memiliki berbagai spesifikasi, dukungan kustomisasi, OEM.
5. Berikan sampel gratis darisambungan ekspansi aksial.
6.Sambungan ekspansi aksialberada dalam stok besar.
Sambungan ekspansi aksial aplikasi
Sambungan ekspansi aksials banyak digunakan di berbagai sistem perpipaan, seperti koneksisambungan ekspansi aksials dengan pompa dan katup, peralatan pemadam kebakaran dan pipa dengan getaran besar.Pipa dengan perubahan panas dan dingin yang sering.Sambungan ekspansi aksialterutama digunakan untuk pengangkatan dan transportasi air dan limbah jarak jauh, pasokan air dan sirkulasi air pendingin pembangkit listrik termal, transportasi pipa industri metalurgi, air kondensat, industri kimia, pendinginan dan pengenceran industri petrokimia, dan koneksi fleksibel antara jarak jauh dan pendek pipa di industri lain.Karenasambungan ekspansi xialmemiliki ketahanan aus yang tinggi,sambungan ekspansi aksialjuga cocok untuk semua industri granular dan tepung dan gas suhu rendah.
FAQ
Q1: Bisakahsambungan ekspansi aksial ditandai dengan logo yang disesuaikan?
A1: Ya, itusambungan ekspansi aksialdapat ditandai dengan logo Anda.Kami dapat menyediakan layanan OEM & ODM untuksambungan ekspansi aksial.
Q2: Berapa panjang tatap muka?sambungan ekspansi aksial?
A2: Panjang tatap mukasambungan ekspansi aksialbisa L130, L152, L203... Kami juga bisa menerima panjang disesuaikan sesuai dengan kebutuhan Anda.
Q3: Dapatkah Anda memberikan gambar?sambungan ekspansi aksial?
A3: Ya, kami dapat menyediakan gambarsambungan ekspansi aksialuntuk Anda. Silahkan hubungi kami untuk mendapatkan gambar darisambungan ekspansi aksial.
Q4: Sertifikat apa?sambungan ekspansi aksialdapatkah Anda menyediakan?
A4: Kami dapat menyediakan CE, sertifikat ISO untuk kamisambungan ekspansi aksial.
Q5: Bisakah kita mendapatkan sampel?sambungan ekspansi aksial?
A5: Ya, kami dapat menyediakan sampel bagi Anda untuk menguji kualitas kamisambungan ekspansi aksial.
Q6: Berapa masa garansi?sambungan ekspansi aksial?
A6: Kami menyediakan garansi 18 bulan untuk kamisambungan ekspansi aksial.
