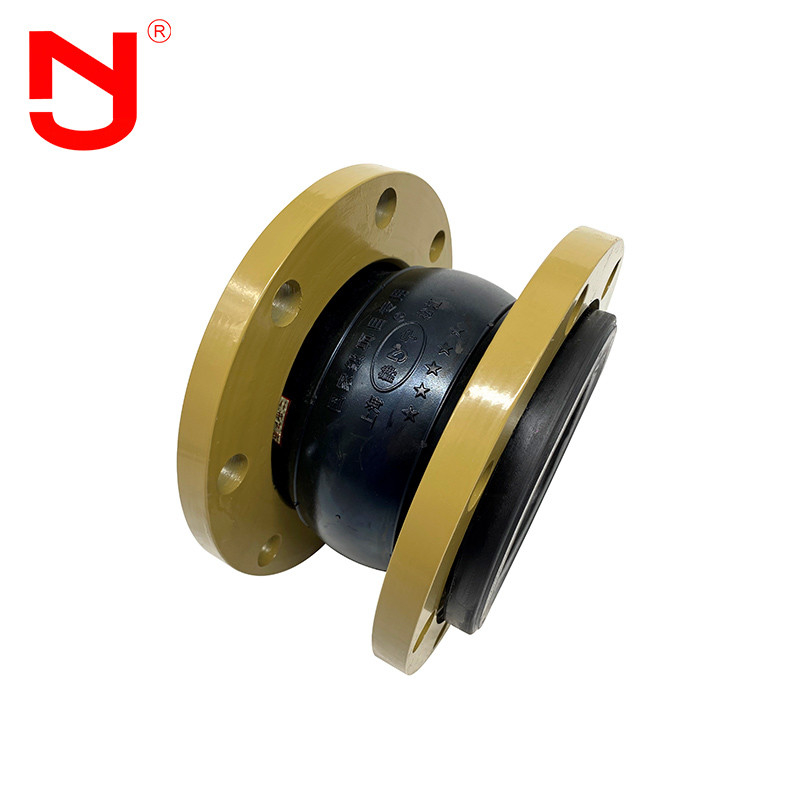

Bola tunggal di bawah sambungan ekspansi
Sambungan ekspansi bellow sering disebut sebagai sambungan karet.Sambungan ekspansi fleksibel banyak digunakan dalam air, listrik, industri kimia dan sistem tambat kapal.Menurut media yang berbeda, bahan karet yang digunakan untuk sambungan ekspansi fleksibel juga berbeda, termasuk NR, SBR, IIR, NBR, EPDM, Cr, fkr, dll. Sambungan ekspansi fleksibel memiliki ketahanan panas, ketahanan asam, ketahanan alkali, ketahanan korosi dan ketahanan minyak.Bahan struktural sambungan karet adalah kain tali nilon, dan permukaan dalam dan luar terbuat dari karet kutub tahan penuaan berkekuatan tinggi.Untuk mencegah penyusutan alami sambungan ekspansi fleksibel dalam penggunaan jangka panjang dan mengurangi penuaan dan patah, kawat baja digunakan untuk perlindungan ganda sambungan karet.
Karakteristik kinerja dari sambungan ekspansi bellow
1. Ini memiliki karakteristik ketahanan aus yang tinggi, ketahanan asam dan alkali, dll.
2. Dapat mengurangi getaran, tekanan dan kebisingan.
3. Ini memiliki elastisitas tinggi, sesak udara tinggi, ketahanan sedang, ketahanan korosi dan sifat unik lainnya.
Data teknis darisambungan ekspansi bellow
|
Data utama dari sambungan ekspansi bellow
|
| Diameter nominal (DN) |
Panjang |
Perpindahan aksial (mm) |
Perpindahan horizontal |
Sudut defleksi |
| mm |
inci |
mm |
Perpanjangan |
Kompresi |
mm |
(a1+a2)° |
| 32 |
1 1/4 |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 1/2 |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
2 1/2 |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Catatan: persyaratan khusus dapat disesuaikan sesuai dengan gambar pengguna.Standar flensa adalah GB / t9115.1-2000.Berbagai standar flensa (GB, JB, Hg, CB, ANSI, DIN, BSEN, NF, en, JIS, ISO, dll.) dapat dipilih untuk produksi.Bola karet dapat digunakan sebagai karet alam, EPDM, neoprene, karet butil, karet butadiena, fluororubber, dll. Ketika sambungan ekspansi fleksibel di atas DN200 digunakan untuk pasokan air tersuspensi, pipa harus memiliki penyangga tetap atau penyangga tetap, jika tidak fleksibel sambungan ekspansi harus dilengkapi dengan perangkat anti jatuh.

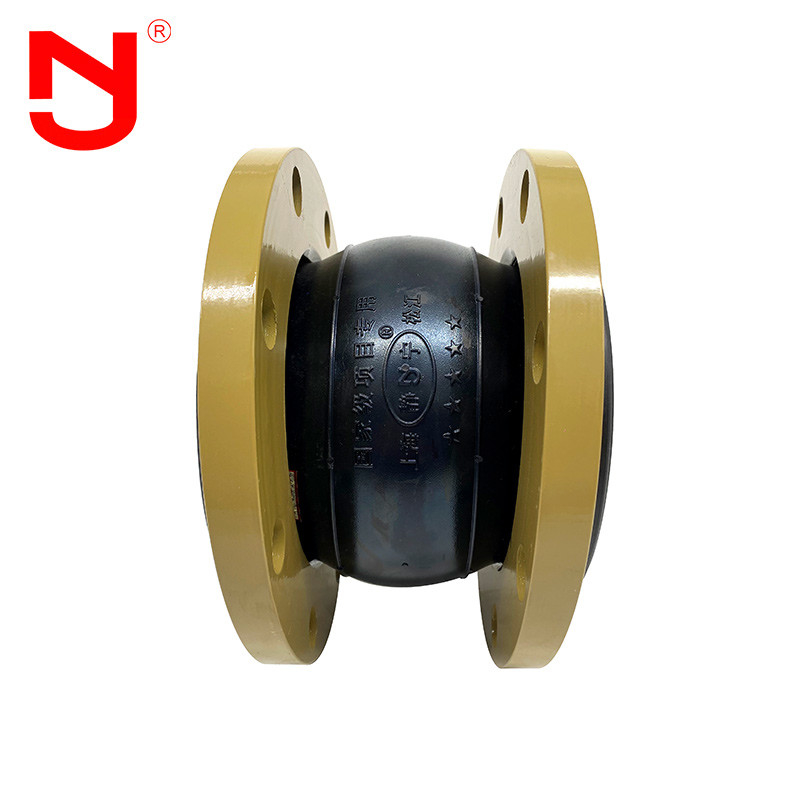

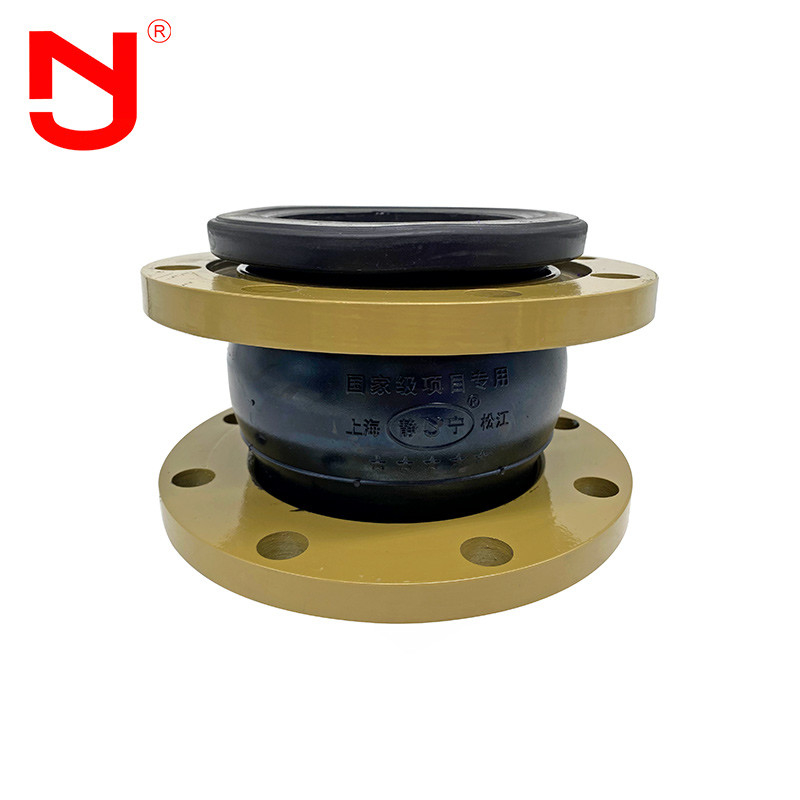

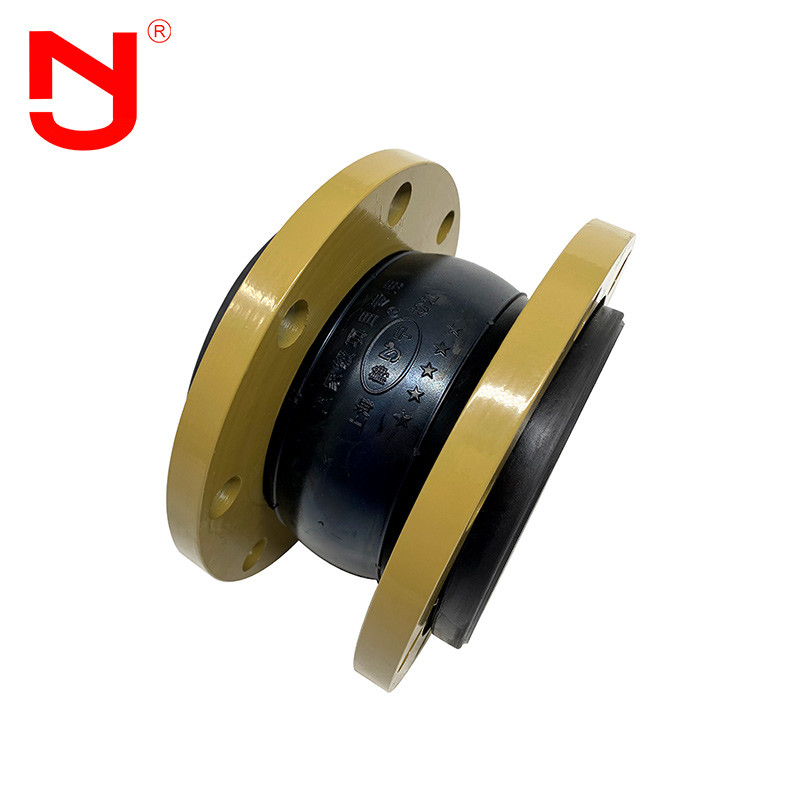

Sambungan ekspansi bellow rincian menunjukkan
Sambungan ekspansi bellowaliran produksi
Tahukah Anda bagaimana sambungan ekspansi bellow dibuat? Mari kita lihat dengan JINGNING.
Saat memilih sambungan pipa yang sesuai, sangat penting untuk memahami kompatibilitas antara media sambungan dan bahan sambungan yang dipilih, kisaran suhu penuh, tekanan penuh dan vakum penuh, gerakan yang diperlukan sambungan, dan ukuran antara flensa pipa.Dengan informasi ini, insinyur aplikasi Jingning dapat membantu menentukan sambungan ekspansi yang ideal untuk aplikasi apa pun.
Sambungan ekspansi bellowkeuntungan
1. Harga adalah harga ex pabrik.
2. 16 tahun pengalaman manufaktur dan 5 tahun pengalaman ekspor.
3. Pemeriksaan kualitas yang ketat, kualitasnya jauh melebihi standar industri.
4. Ini memiliki berbagai spesifikasi dan mendukung kustomisasi dan OEM.
5. Memberikan sampel gratis.
6. Persediaan besar.
Sambungan ekspansi bellow aplikasi
Produk ini banyak digunakan di berbagai sistem perpipaan, seperti sambungan dengan pompa dan katup, peralatan pemadam kebakaran dan saluran pipa dengan getaran besar, dan saluran pipa dengan seringnya perubahan dingin dan panas.Hal ini terutama digunakan untuk pengangkatan dan transportasi air dan limbah jarak jauh, pasokan air dan sirkulasi air pendingin pembangkit listrik termal, transportasi pipa di industri metalurgi, air kondensat, transportasi pipa di industri kimia, pendinginan dan pengenceran di industri petrokimia, dan fleksibel koneksi antara pipa jarak jauh dan jarak pendek di industri lain.Karena ketahanan ausnya yang tinggi, ia juga cocok untuk semua industri dengan partikel, bubuk, dan gas suhu rendah.
