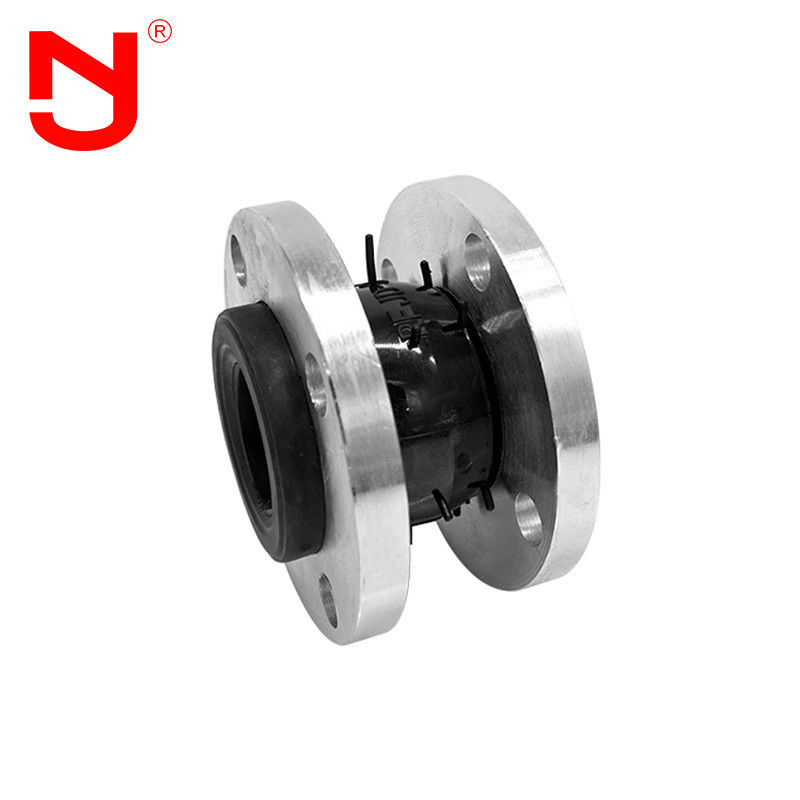

EPDM Single Sphere Rubber Expansion Joint Flange Type Volume Kecil
Sambungan Ekspansi Karet Bola Tunggal juga disebut sambungan karet, sambungan fleksibel karet, sambungan lunak, peredam kejut, peredam kejut pipa, tenggorokan penyerap goncangan, dll. Mereka adalah jenis elastisitas tinggi, sesak udara tinggi, ketahanan sedang dan tahan cuaca.Sambungan pipa.
Karakteristik kinerja dariSambungan Ekspansi Karet Bola Tunggal
1. Ini memiliki keunggulan volume kecil, ringan, keuletan yang baik, pemasangan dan perawatan yang mudah, dll.
2. Pemasangan dapat menyebabkan offset horizontal, radial dan sudut, yang tidak dibatasi oleh pusat sumbat pipa dan permukaan flens yang tidak rata.
3. Saat bekerja, dapat mengurangi kebisingan yang ditransmisikan oleh struktur dan memiliki kapasitas redaman yang kuat.
Data teknis dariSambungan Ekspansi Karet Bola Tunggal
| Data utama darisambungan ekspansi bellow |
| Diameter nominal (DN) |
Panjangnya |
Perpindahan aksial (mm) |
Perpindahan horizontal |
Sudut defleksi |
| mm |
inci |
mm |
Perpanjangan |
Kompresi |
mm |
(a1+a2)° |
| 32 |
1 1/4 |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 1/2 |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
2 1/2 |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Catatan: Persyaratan khusus sambungan ekspansi bellow dapat disesuaikan sesuai dengan gambar pengguna.Standar flange adalah GB / t9115.1-2000.Berbagai standar flensa (GB, JB, Hg, CB, ANSI, DIN, BSEN, NF, en, JIS, ISO, dll.) dapat dipilih untuk produksi.Bola karet sambungan ekspansi aksial dapat digunakan sebagai karet alam, EPDM, karet kloroprena, karet butil, karet butadiena, fluororubber, dll. Ketika sambungan ekspansi aksial di atas DN200 digunakan untuk suplai air suspensi, pipa harus memiliki dukungan tetap atau dukungan tetap, jika tidak, sambungan ekspansi aksial harus dipasang dengan perangkat anti jatuh.
Sambungan ekspansi bellowrincian menunjukkan
Sambungan ekspansi bellowaliran produksi
Sangat penting untuk mengetahui kompatibilitas antara media sambungan ekspansi aksial dan bahan karet ekspansi yang dipilih, kisaran suhu penuh, tekanan penuh dan vakum penuh, gerakan sambungan ekspansi aksial yang diperlukan, dan ukuran antara flensa pipa saat memilih pipa sambungan fleksibel yang sesuai.Dengan informasi ini, insinyur aplikasi JINGNING dapat membantu menentukan sambungan ekspansi aksial yang ideal untuk aplikasi apa pun.
Sambungan ekspansi bellowkeuntungan
1. Harga ex pabrik dari sambungan ekspansi aksial.
2. 16 tahun pengalaman manufaktur dan 5 tahun pengalaman ekspor.
3. Pemeriksaan kualitas yang ketat, kualitasnya jauh melebihi standar industri.
4. Cetakan memiliki berbagai spesifikasi dan mendukung kustomisasi dan OEM.
5. Memberikan sampel gratis.
6. Persediaan besar.
Sambungan ekspansi bellow aplikasi
Sambungan ekspansi bellow banyak digunakan di berbagai sistem perpipaan, seperti sambungan antara sambungan ekspansi aksial dan pompa, katup, peralatan pemadam kebakaran, dan saluran pipa dengan getaran besar.Pipa dengan sering berubah dalam dingin dan panas.Hal ini terutama digunakan untuk mengangkat dan mengangkut air dan limbah jarak jauh, pasokan air dan sirkulasi air pendingin pembangkit listrik termal, transportasi pipa di industri metalurgi, air kondensat, transportasi pipa di industri kimia, pendinginan dan pengenceran di industri petrokimia, dan fleksibel koneksi antara pipa jarak jauh dan jarak pendek di industri lain.Karena sambungan ekspansi aksial memiliki ketahanan aus yang tinggi, sambungan ini juga cocok untuk semua industri partikel, bubuk, dan gas bersuhu rendah.
