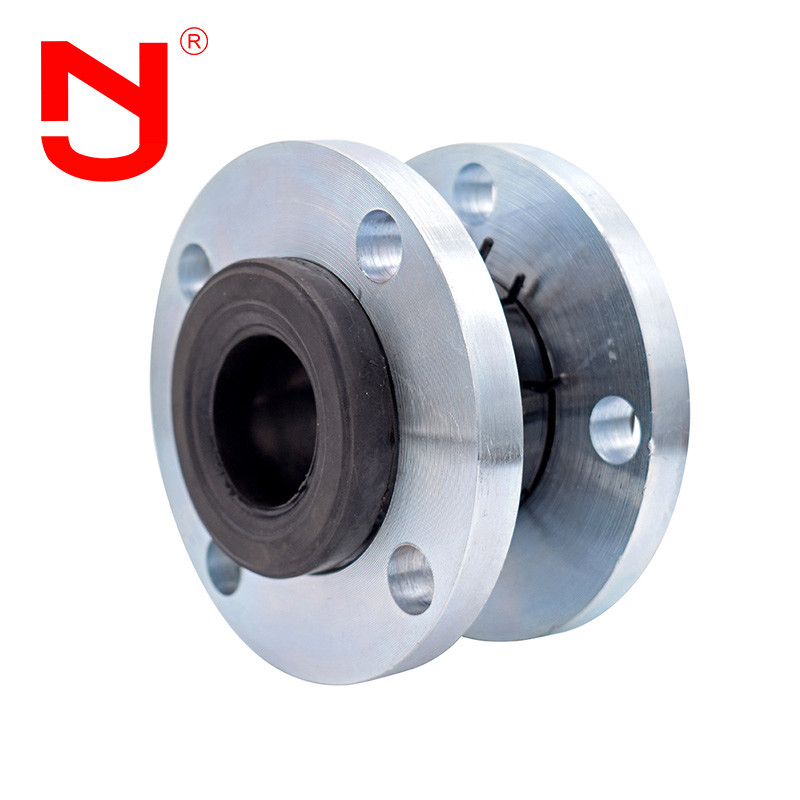

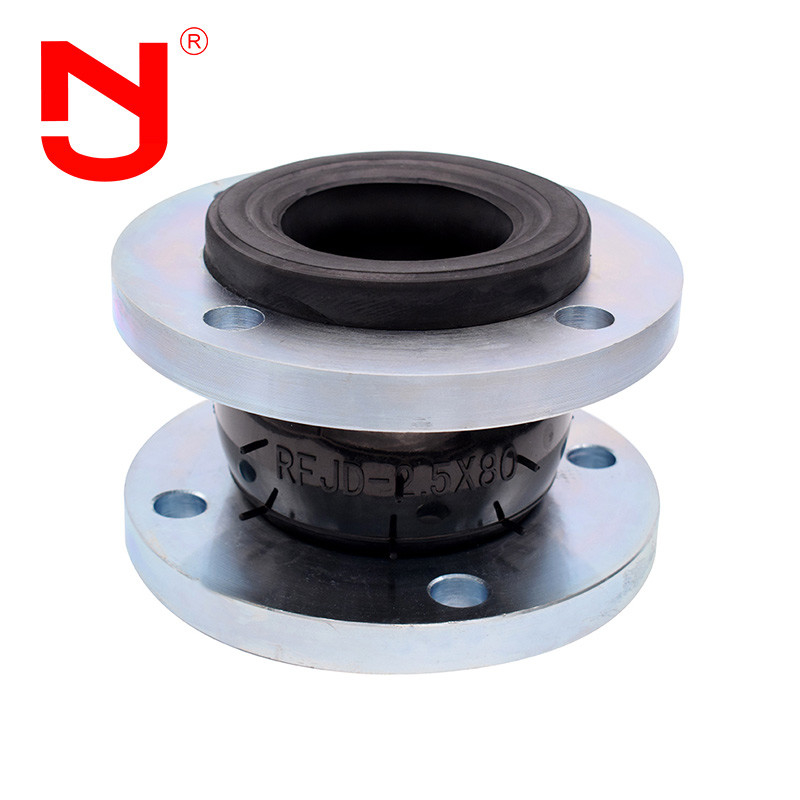

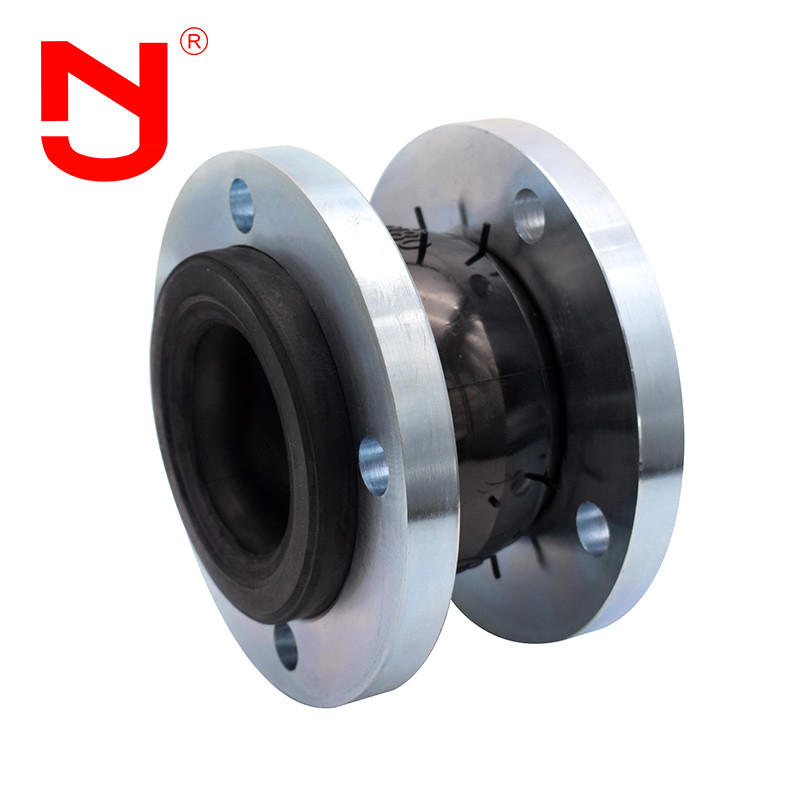

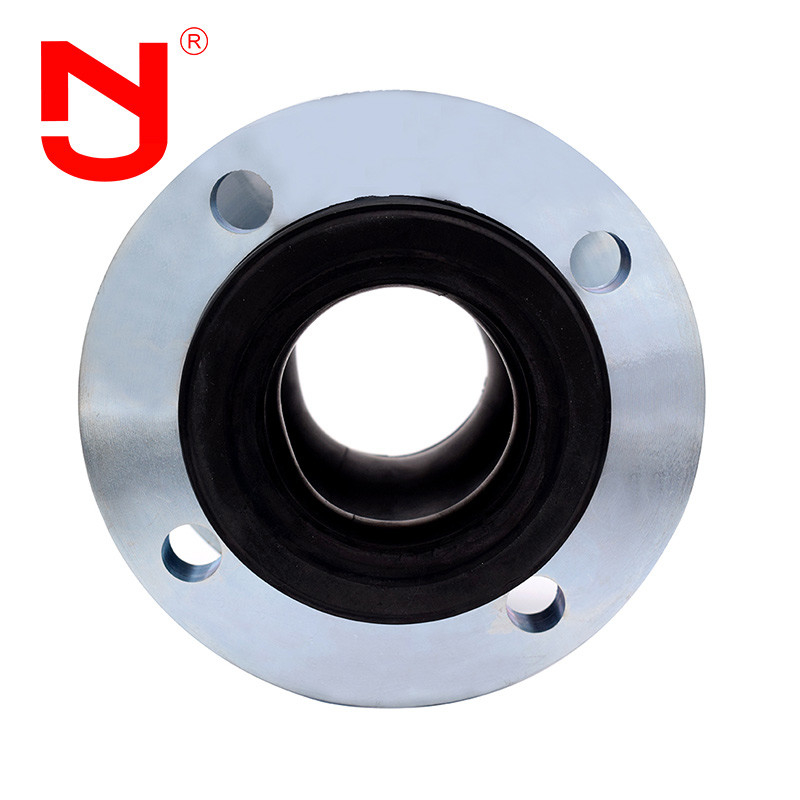

DN50 EPDM Single Sphere Rubber Expansion Joint SS304 Metal Flanged Expand Joint
Flanged memperluas sendidapat juga disebut: sendi ekspansi, sendi fleksibel, sendi ekspansi pipa, konektor fleksibel. ini adalah konektor pipa dengan elastisitas tinggi, kedap udara tinggi,ketahanan medium dan ketahanan cuaca.Flanged memperluas sendiadalah jenis pipa karet komposit yang terdiri dari lapisan karet bagian dalam, lapisan penguat kain (lapisan penguat memiliki kabel nilon yang tergores multi-lapisan), lapisan karet tengah,Lapisan karet luar, ujung diperkuat cincin logam atau cincin baja, dan kombinasi longgar dengan flange logam atau sendi paralel setelah suhu tinggi dan vulkanisasi tekanan tinggi.Flanged memperluas sendimemanfaatkan keuntungan karet, seperti elastisitas tinggi, ketahanan gas yang tinggi, ketahanan menengah, ketahanan cuaca dan ketahanan radiasi.Flanged memperluas sendidapat mengurangi getaran dan kebisingan pipa, dan mengkompensasi ekspansi termal dan kontraksi dingin yang disebabkan oleh perubahan suhu.
Karakteristik kinerja sendi ekspansi flanged
Flanged memperluas bersama menawarkan kinerja ultra-tinggi, keandalan dan umur panjang, sehingga meningkatkan keselamatan pabrik dan integritas mekanik peralatan.Karena penyisipan produk yang dirancang khusus dalam sistem pipa kaku,Flanged memperluas sendimampu:
1. Mengurangi perpindahan
2. Meningkatkan stabilitas termal
3. Pembebasan sistem ketegangan yang disebabkan oleh variasi termal, beban tegangan, fluktuasi tekanan pompa dan penghujan sedimen
Data teknis dariFlanged memperluas sendi
|
Data utama dari flanged memperluas sendi
|
| Nominal diameter ((DN) |
Panjang |
Pergeseran poros ((mm) |
Pergeseran horizontal |
Sudut defleksi |
| mm |
inci |
mm |
Perpanjangan |
Kompresi |
mm |
(a1+a2) ° |
| 32 |
1 1/4 |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 1/2 |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
2 1/2 |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Catatan: 1. persyaratan khusus sendi ekspansi flange dapat disesuaikan sesuai dengan gambar pengguna. standar flange adalah GB / t9115.1-2000. berbagai standar flange (GB, JB, Hg, CB, ANSI, DIN,BSEN, NF, en, JIS, ISO, dll.) dapat dipilih untuk produksi.sendi ekspansi flangeddapat digunakan sebagai karet alami, EPDM, karet kloropren, karet butil, karet butadien, karet fluoro, dll ketikasendi ekspansi flanged di atas DN200 digunakan untuk suplai air suspensi, pipa harus memiliki dukungan tetap atau dukungan tetap, jika tidaksendi ekspansi flangedharus dipasang dengan perangkat anti jatuh.
Flanged memperluas sendi Rincian menunjukkan
Flanged memperluas sendiAliran produksi
Apakah Anda tahu bagaimana flanged memperluas sendi dibuat? Mari kita lihat dengan JINGNING.
Sangat penting untuk memilih yang tepatFlanged memperluas sendi, untuk memahami kompatibilitas media dan bahan yang dipilih dari sendi ekspansi flanged, kisaran suhu penuh, tekanan penuh dan vakum penuh, jumlah gerakan yang diperlukan,dan ukuran antara pipa flangesDengan informasi ini, insinyur aplikasi JINGNING dapat membantu menentukan sendi ekspansi flange yang ideal untuk aplikasi apa pun.
Flanged ekspansi sendi aplikasi
Flanged memperluas sendi yang banyak digunakan dalam berbagai sistem pipa, seperti koneksiFlanged memperluas sendipipa dengan perubahan panas dan dingin yang sering. sendi perpanjangan flangedterutama digunakan untuk mengangkat air dan limbah jarak jauh dan transportasi, pasokan air dan pendinginan air sirkulasi pembangkit listrik tenaga panas, transportasi pipa industri metalurgi,air kondensasi, industri kimia, pendinginan dan pengenceran industri petrokimia, dan koneksi fleksibel antara pipa jarak jauh dan jarak pendek di industri lain.Karena sendi flanged memperluas memiliki ketahanan tinggi, flanged memperluas sendi juga cocok untuk semua industri granular dan bubuk dan gas suhu rendah.
FAQ
Q1: Apa bahan karet dariFlanged memperluas sendi?
A1: EPDM,CR,NBR, dll. Tergantung pada lingkungan kerja dan media.
Q2: Apa tekanan kerja dariFlanged memperluas sendi?
A2:Tekanan kerja bisa 1,0Mpa, 1,6Mpa, 2,5Mpa.
P3: Dapatkah saya mendapatkan sampel?
A3: Karena alasan. Kami bisa pengiriman dengan Express, dengan udara atau dengan laut.
Q4: Apa suhu kerja dari fLanged memperluas sendi?
A4:Suhu kerja adalah -20°C~100°C.
