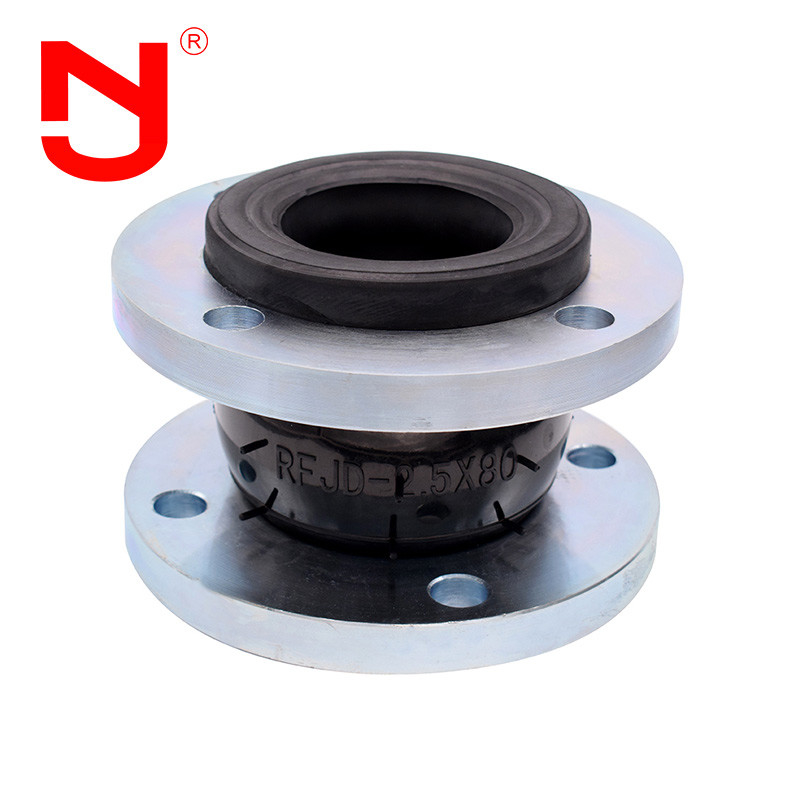

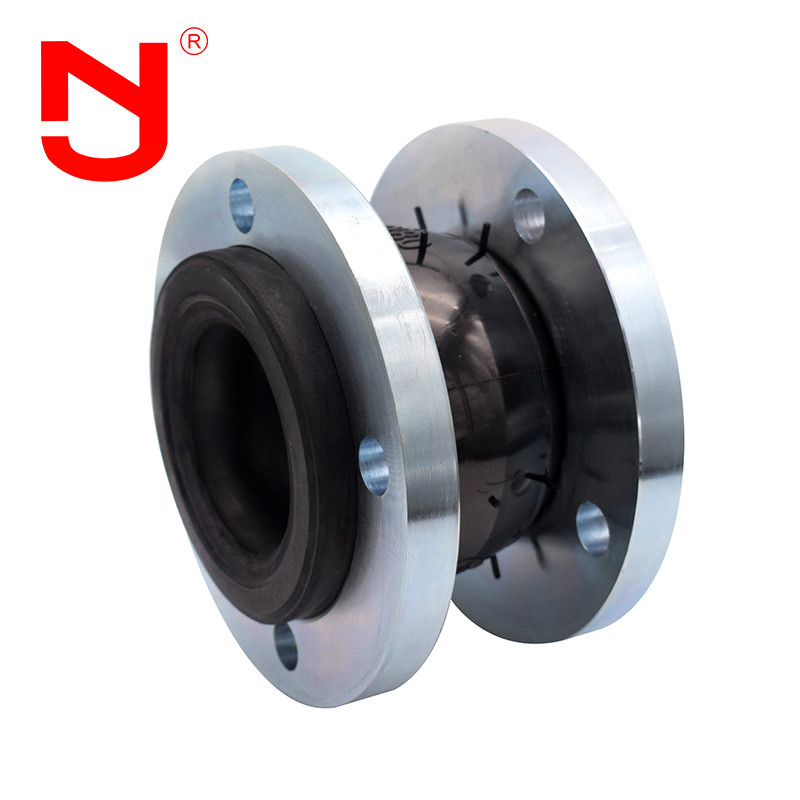

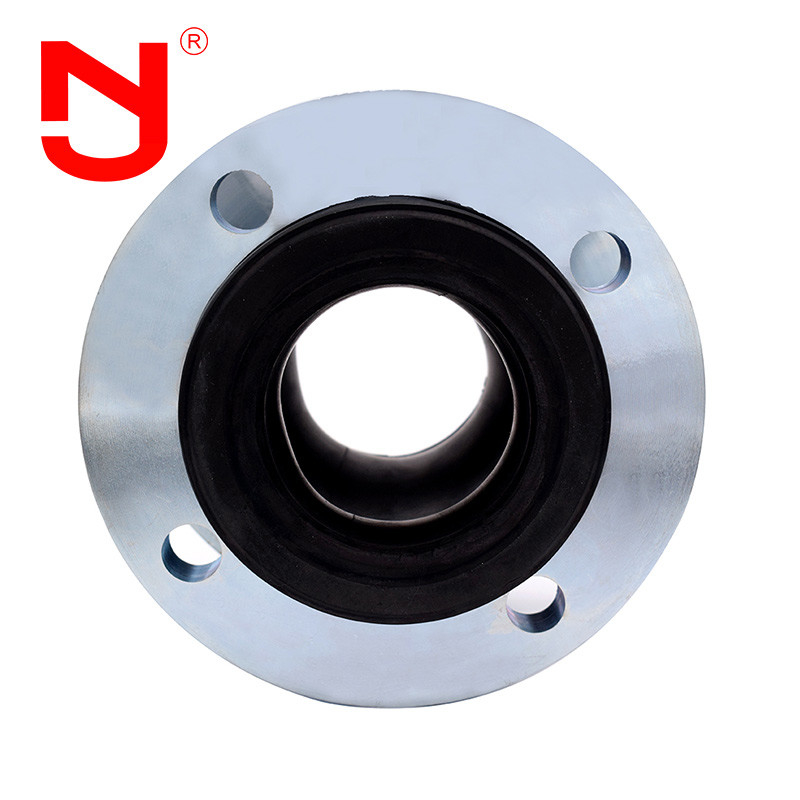

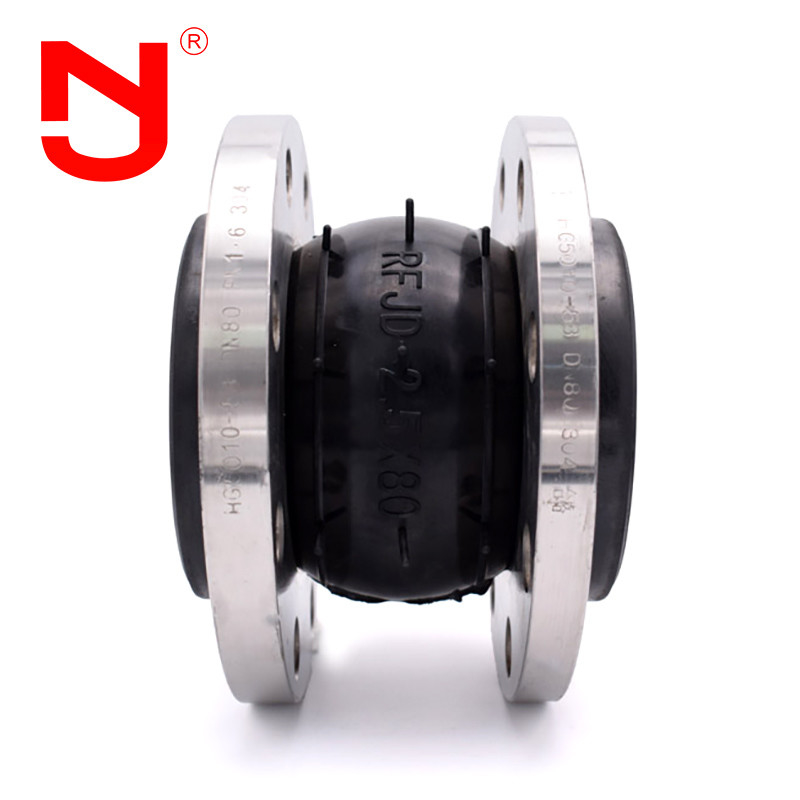

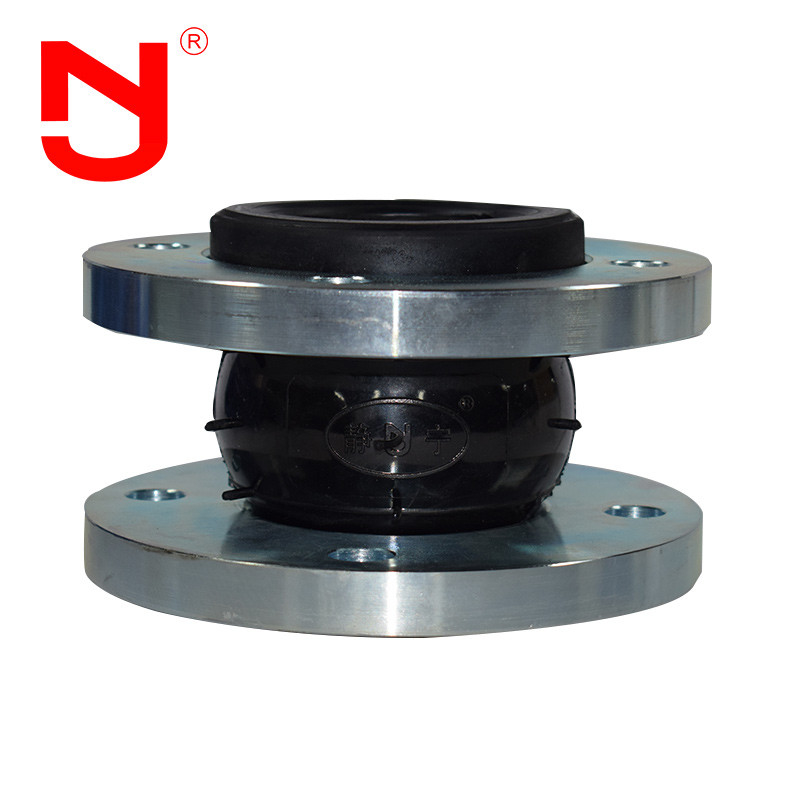

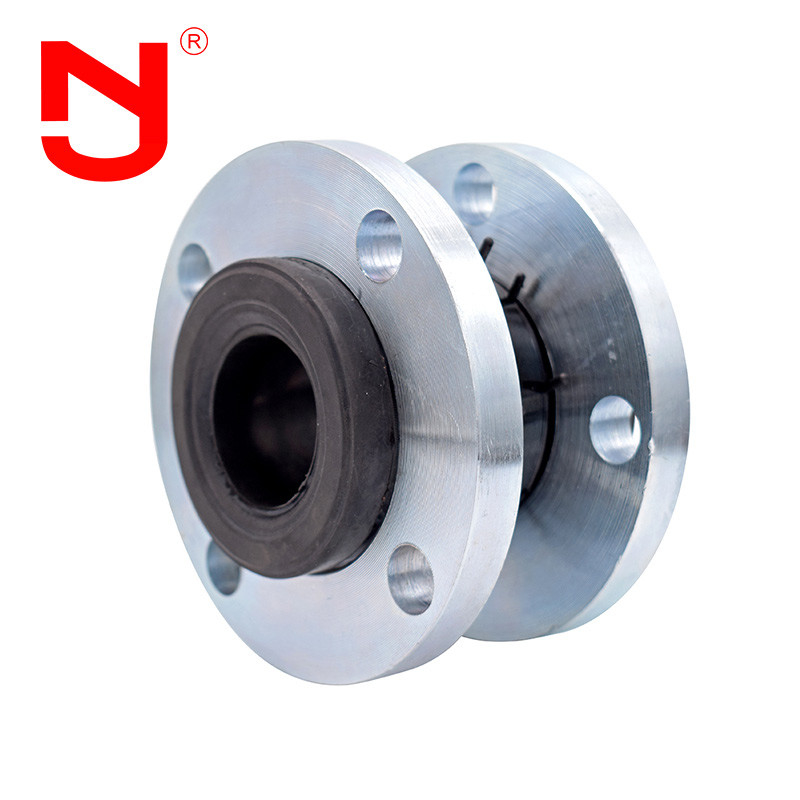

DN65 Flanged Single Sphere Rubber Expansion Joint PN16 Single Sphere Expansion Joint
Single Sphere Rubber Flexible Joint memiliki bola karet bulat yang dilapisi dengan karet EPDM dan saling terhubung dengan flang baja tahan karat SS304.Balok dibuat dari karet EPDM berkualitas tinggi, yang dikenal karena ketahanan yang sangat baik terhadap ozon, cuaca, dan berbagai bahan kimia, termasuk asam, basa, dan alkohol.Flanges SS304 memberikan dukungan struktural dan memastikan koneksi yang aman dan tahan korosi ke sistem pipa.
Karakteristik kinerja dariSingle Sphere Expansion Joint
Single sphereekspansi jsalepmenawarkan kinerja yang sangat tinggi, keandalan dan umur panjang, sehingga meningkatkan keselamatan pabrik dan integritas mekanik peralatan.Karena penyisipan produk yang dirancang khusus dalam sistem pipa kaku,Single sphereekspansi jsalepmampu:
1. Mengurangi perpindahan
2. Meningkatkan stabilitas termal
3. Pembebasan sistem ketegangan yang disebabkan oleh variasi termal, beban tegangan, fluktuasi tekanan pompa dan penghujan sedimen
Data teknis dariSingle Sphere Expansion Joint
|
Data utama dariSingle Sphere Expansion Joint
|
| Nominal diameter ((DN) |
Panjang |
Pergeseran poros ((mm) |
Pergeseran horizontal |
Sudut defleksi |
| mm |
inci |
mm |
Perpanjangan |
Kompresi |
mm |
(a1+a2) ° |
| 32 |
1 1/4 |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 1/2 |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
2 1/2 |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Catatan: 1. persyaratan khusus sendi ekspansi flange dapat disesuaikan sesuai dengan gambar pengguna. standar flange adalah GB / t9115.1-2000. berbagai standar flange (GB, JB, Hg, CB, ANSI, DIN,BSEN, NF, en, JIS, ISO, dll.) dapat dipilih untuk produksi.sendi ekspansi flangeddapat digunakan sebagai karet alami, EPDM, karet kloropren, karet butil, karet butadien, karet fluoro, dll ketikasendi ekspansi flanged di atas DN200 digunakan untuk suplai air suspensi, pipa harus memiliki dukungan tetap atau dukungan tetap, jika tidaksendi ekspansi flangedharus dipasang dengan perangkat anti jatuh.
Single Sphere Expansion JointRincian menunjukkan
Single Sphere Expansion JointAliran produksi
Apakah Anda tahu bagaimanaSingle Sphere Expansion JointMari kita lihat dengan JINGNING.
Hal ini sangat penting untuk memilih yang tepatphereekspansi juntuk memahami kompatibilitas media dan bahan yang dipilih dariSambilphereekspansi jminyak, kisaran suhu penuh, tekanan penuh dan vakum penuh, jumlah gerakan yang diperlukan, dan ukuran antara flanges pipa.JINGNING insinyur aplikasi dapat membantu menentukan s idealSambilphereekspansi jsalep untuk setiap aplikasi.
Single Sphere Expansion Jointaplikasi
Single sphereekspansi jSalep digunakan secara luas dalam berbagai sistem pipa, seperti koneksi pipa tunggal.phereekspansi jpompa dan katup, peralatan pemadam kebakaran dan pipa dengan getaran besar. pipa dengan perubahan panas dan dingin yang sering.phereekspansi jMinyak ini terutama digunakan untuk mengangkat dan mengangkut air dan limbah jarak jauh, pasokan air dan pendinginan air sirkulasi pembangkit listrik tenaga panas, transportasi pipa industri metalurgi,air kondensasi, industri kimia, pendinginan dan pengenceran industri petrokimia, dan koneksi fleksibel antara pipa jarak jauh dan jarak pendek di industri lain.phereekspansi joint memiliki ketahanan haus yang tinggi, single sphereekspansi jSalep ini juga cocok untuk semua industri granular dan bubuk dan gas suhu rendah.
FAQ
Q1: Apa bahan karet darisSambilphereekspansi jSalep?
A1: EPDM,CR,NBR, dll. Tergantung pada lingkungan kerja dan media.
Q2: Apa tekanan kerja darisSambilphereekspansi jSalep?
A2: Tekanan kerja bisa 1,0Mpa, 1,6Mpa, 2,5Mpa.
P3: Dapatkah saya mendapatkan sampel?
A3: Karena alasan.
Q4: Apa suhu kerja darisSambilphereekspansi jSalep?
A4: Suhu kerja adalah -20°C~120°C.
