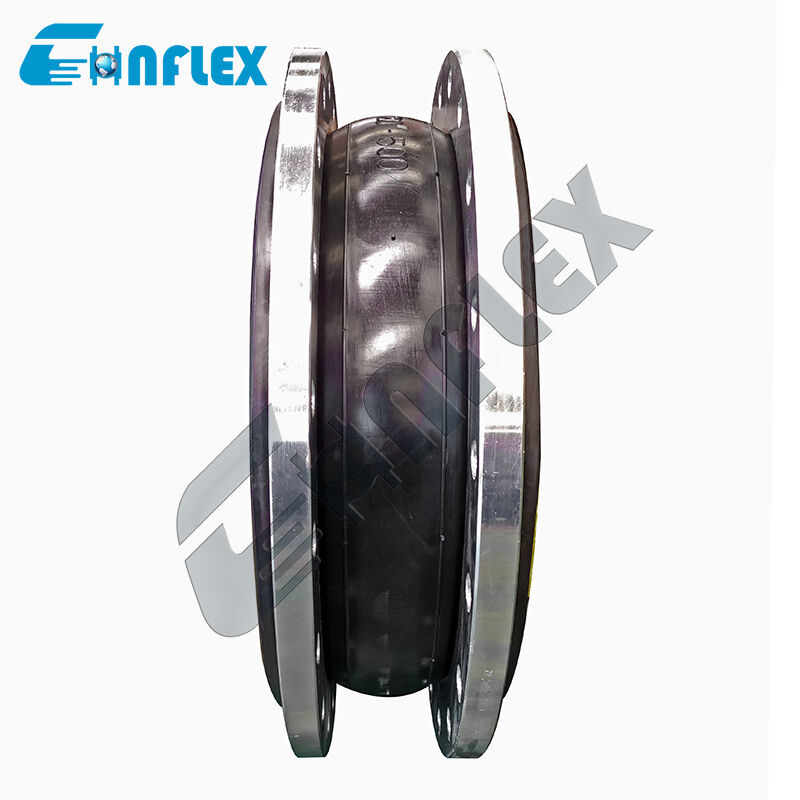

Sambungan Ekspansi Karet Bertulang Peringkat Tekanan Kelas 300: Kompensator Pertumbuhan Termal Ultra-Tahan Lama untuk Kilang
Pereda Tegangan Termal dan Tekanan Tugas Berat untuk Jalur Penyulingan Bertekanan Tinggi.
The Sambungan Ekspansi Karet Bertulang Peringkat Tekanan Kelas 300 adalah kompensator pertumbuhan pipa ultra-tahan lama, tugas berat yang dibuat khusus untuk kondisi kerja ekstrem kilang minyak, unit petrokimia, dan fasilitas kimia bertekanan tinggi. Beroperasi di bawah standar ASME Kelas 300 memerlukan integritas struktural yang jauh melampaui sambungan komersial standar. Jalur layanan berat ini menghadapi siklus ekspansi termal yang intens, tekanan kerja tinggi, kejutan hidrolik, dan getaran mekanis konstan dari kompresor tugas berat dan pompa transfer.
Dibangun dengan badan elastomer berlapis-lapis ekstra tebal yang diperkuat oleh lapisan tali sintetis berkekuatan tinggi yang tertanam dan cincin penahan baja internal yang kokoh, sambungan ekspansi ini mempertahankan penahanan tekanan tinggi hingga amplop operasi Kelas 300 tanpa menggembung atau berubah bentuk. Dilengkapi dengan flensa penyangga baja karbon atau baja tahan karat ASME B16.5 Kelas 300 yang tebal dan presisi, ia bertindak sebagai jembatan fleksibel yang meredam getaran yang menyerap gerakan pipa multi-aksial yang kompleks, mencegah kelelahan nosel pada turbomachinery kritis, dan memastikan keamanan bebas bocor jangka panjang di seluruh infrastruktur kilang bertegangan tinggi.
Karakteristik Kinerja
Peringkat Struktural ASME Kelas 300: Direkayasa secara presisi dengan lapisan penguat dinding tebal untuk beroperasi dalam batas suhu-tekanan ASME B16.5 Kelas 300, memberikan penahanan tekanan yang berkelanjutan dan andal dalam kondisi tegangan tinggi.
Penguatan Multi-Ply Tugas Berat: Dibangun dengan lapisan tali sintetis berkekuatan tarik tinggi dan penguat kawat/cincin baja berkekuatan tinggi yang tertanam, mencegah ekspansi radial, deformasi struktural, dan pecahnya lonjakan tekanan.
Pereda Pertumbuhan Termal Kapasitas Tinggi: Konfigurasi lengkungan fleksibel yang direkayasa dengan mulus menyerap pergeseran pertumbuhan termal yang besar, secara bersamaan mengkompensasi kompresi aksial, ekstensi aksial, geser lateral, dan ketidaksejajaran pipa angular.
Peredaman Getaran & Guncangan yang Luar Biasa: Matriks elastomer tebal bertindak sebagai penyerap energi kinetik yang efektif, mengisolasi getaran mesin berat, dengungan motor, dan denyut tekanan hidrolik mendadak tepat di sumbernya.
Ketahanan Kimia & Media Tingkat Kilang: Diformulasikan dengan senyawa elastomer sintetis bermutu tinggi (seperti NBR terhidrogenasi, Neoprene, EPDM, atau lapisan khusus) yang tahan terhadap turunan hidrokarbon, minyak proses, uap, dan cairan kilang yang agresif.
Spesifikasi Produk
| Ukuran |
Panjang |
Pergerakan yang Diizinkan dalam Operasi |
| mm |
inci |
mm |
Kompresi Aksial mm |
Ekstensi Aksial
mm |
Pergerakan Transversal
mm
|
Defleksi Angular mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Catatan: Jika mediumnya adalah minyak, zat asam atau basa, dan ada persyaratan khusus untuk suhu kerja, Anda dapat menyesuaikannya dengan mengirim surat atau gambar. Harap tentukan saat memesan
|
Detail Produk
Alur Produksi
|
1.Bahan baku
Bahan baku karet CR/EPDM/NBR tingkat atas,
Tidak ada karet daur ulang
2.Plastikasi
|
dan pencampuran Formulasi Khusus untuk Lenturan Lebih Baik dengan Nilon, Untuk Kekuatan, Penyegelan Lebih Baik
3.Pembungkusan benda kerja
|
Penguat kawat baja berlapis tembaga mencegah lepas
4.Vulcanisasi
|
|
Mesin vulkanisasi otomatis memastikan waktu dan tekanan vulkanisasi
5.Inspeksi
|
Inspeksi ketat 100% adalah untuk bertanggung jawab kepada konsumen
6. Pengemasan
|
Pengemasan Pelindung untuk Tidak
Karat dan Pecah
Aplikasi
|
Standar Sambungan Ekspansi Karet
banyak digunakan di berbagai bidang, termasuk konstruksi, industri kimia, pembuatan kapal, air keran, gas, pipa kimia, pipa minyak, pipa makanan, pipa AC, dan pengolahan air limbah.Layanan Kami
1.24 jam online
2. Sampel gratis disediakan
3. Dukungan kustomisasi
4. Berikan gambar
5. Berbagai gaya pembayaran untuk dipilih
6. Inspeksi pabrik (bahan, spesifikasi, kuantitas, tekanan, pengemasan)
7. Periode garansi panjang
8. Kemasan yang cocok untuk transportasi
Pelanggan Kami
Sertifikat
FAQ
Q1: Berapa tekanan kerja yang diwakili oleh peringkat Kelas 300 untuk sambungan ekspansi karet ini?
Peringkat ASME Kelas 300 sesuai dengan profil tekanan kerja maksimum hingga
740 PSI (5,1 MPa) pada suhu sekitar, tergantung pada tingkat bahan flensa dan faktor penurunan suhu yang ditetapkan oleh standar ASME B16.5.Q2: Mengapa unit kontrol (batang batas) wajib untuk sambungan ekspansi Kelas 300?
Di bawah tekanan operasi Kelas 300, gaya dorong tekanan yang dikeluarkan di dalam pipa sangat tinggi. Unit kontrol (batang pengikat) bertindak sebagai penghenti keselamatan struktural yang ditambatkan di seberang flensa sambungan ekspansi. Mereka mencegah lengkungan karet yang fleksibel dari peregangan berlebihan atau kompresi berlebihan di luar batas desainnya selama lonjakan tekanan atau siklus termal, melindungi sambungan dan peralatan perpipaan yang tidak tertambat.
Q3: Bagaimana sambungan ini melindungi peralatan kilang yang mahal seperti pompa dan kompresor?
Pipa kilang bertekanan tinggi mengembang secara signifikan ketika terkena cairan proses panas, menghasilkan beban mekanis yang besar. Jika terhubung langsung ke nosel pompa atau kompresor, gaya-gaya ini menyebabkan ketidaksejajaran poros, kegagalan segel, dan retakan casing. Sambungan fleksibel Kelas 300 ini menyerap tegangan termal dan getaran mekanis tersebut sebelum mencapai mesin.
Q4: Bisakah sambungan Kelas 300 ini dilengkapi dengan lapisan PTFE untuk layanan kimia yang agresif?
Ya. Untuk aplikasi kilang berat yang melibatkan air asam, asam agresif, atau pelarut organik yang mudah menguap, tabung internal dapat diintegrasikan dengan lapisan PTFE murni tugas berat selama vulkanisasi. Ini menciptakan penghalang pertahanan ganda—PTFE untuk kekebalan kimia absolut dan karet bertulang untuk fleksibilitas tekanan tinggi.
Q5: Apakah flensa penyangga kompatibel dengan perpipaan kilang AS standar?
Ya. Flensa penyangga tugas berat yang terpasang dibor secara presisi agar sesuai dengan dimensi lingkaran baut, diameter lubang, dan spesifikasi ketebalan ASME/ANSI B16.5 Kelas 300, memastikan integrasi baut-on yang mulus ke dalam sistem perpipaan industri bertekanan tinggi standar.
