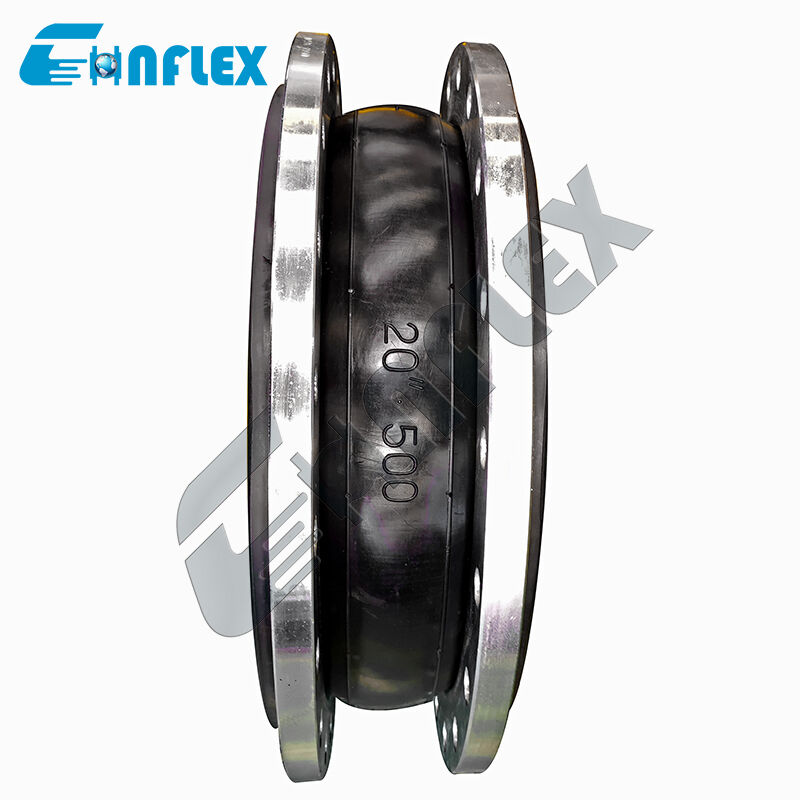

10 Bar Rating Pressure Flexible Bellows Coupler: Industrial Strength Anti-Burst Rubber Pipe Joint untuk sistem HVAC
Penghalang getaran dan akustik untuk infrastruktur HVAC modern.
Peraturan10 Bar Nominal Tekanan Fleksibel Bellows Coupleradalah komponen pipa kekuatan industri yang dirancang untuk memberikan operasi yang tenang, terus menerus, dan bebas kebocoran dalam HVAC yang menuntut, pendinginan daerah, dan jaringan transfer cairan komersial.Mesin pendingin sentrifugal dengan output tinggi, menara pendingin, dan pompa sirkulasi menghasilkan getaran mekanik yang intens, kebisingan hidrolik, dan kekuatan ekspansi termal yang dapat menyebabkan tekanan yang parah pada jaringan pipa kaku,menyebabkan kelelahan sendi dan kebocoran sistem yang mahal.
Dirancang untuk beroperasi terus menerus pada tekanan kerja10 bar (145 PSI / 1,0 MPa), kopling fleksibel anti-pecah ini memiliki bodi elastomer tebal diperkuat dengan multi-lapisan, kain tali sintetis kekuatan tinggi dan tertanam cincin kawat baja.Dilengkapi dengan flange pendukung yang dibuat dengan mesin presisi, kopling ini bertindak sebagai penyerap energi kinetik yang kuat. itu netralkan getaran yang disebabkan oleh pompa, meredam transmisi kebisingan akustik melalui rangka bangunan,dan secara mulus mengkompensasi siklus pertumbuhan termal, memastikan keandalan operasional jangka panjang di seluruh pemanas dan pendingin yang berat.
Karakteristik kinerja
Desain Anti-Burst 10 Bar:Dibangun dengan lapisan kabel kain tarik tinggi dan penguatan kawat tertanam kekuatan tinggi, memberikan tekanan operasi peringkat10 bardengan margin keamanan yang tinggi.
Vibration Superior & Isolasi Akustik:Balok elastomer yang tangguh bertindak sebagai peredam kinetik, secara efektif mengisolasi suara motor frekuensi tinggi, getaran pompa, dan pulsa cairan sebelum menyebar ke struktur bangunan.
Pertumbuhan Termal & Pengurangan Stres:Geometri lengkungan bola tunggal menyerah dengan lancar ke tekanan pipa dinamis, secara bersamaan menyerap kompresi aksial, ekstensi aksial, pemotongan lateral, dan kesalahan keselarasan sudut.
Kerang tahan korosi dan cuaca:Dirumuskan dengan senyawa penutup luar yang tahan terhadap ozon, radiasi UV, kondensasi, dan variasi termal lingkungan yang umum terjadi di ruang boiler dan instalasi menara pendingin luar ruangan.
Aliran Turbulensi Rendah yang DioptimalkanFitur desain lengkungan internal yang halus yang mempertahankan aliran volumetrik yang stabil, meminimalkan gesekan cairan internal, dan mencegah penyanderaan udara dalam sistem HVAC loop tertutup.
Spesifikasi Produk
| Ukuran |
Panjang |
Gerakan yang Diizinkan dalam Operasi |
| mm |
Inch |
mm |
Kompresi sumbu mm |
Ekstensi Aksial
mm |
Gerakan lintas
mm
|
Defleksi Sudut mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Catatan: Jika media adalah minyak, zat asam atau alkali, dan ada persyaratan khusus untuk suhu kerja, Anda dapat menyesuaikan dengan mengirim surat atau gambar.Silahkan jelaskan saat memesan
|
Rincian produk
Aliran Produksi
|
1Bahan baku
Tingkat tertinggi CR/EPDM/NBR
bahan baku karet,
Tidak ada karet daur ulang
|
2.Plastikasi dan pencampuran
Formulasi khusus untuk lentur yang lebih baik dengan nilon, untuk kekuatan yang lebih baik, penyegelan
|
3.Workblanks membungkus
Cooper dilapisi baja kawat penguatan mencegah menarik off
|
|
4.Vulkanizing
Mesin vulkanisasi otomatis memastikan waktu vulkanisasi dan tekanan
|
5.Memeriksa
100% pemeriksaan ketat adalah tanggung jawab konsumen
|
6Kemasan
Kemasan Pelindung untuk Tidak
Karat dan Patah
|
Aplikasi
Standar Bersama Ekspansi Karetdigunakan secara luas di berbagai bidang, termasuk konstruksi, industri kimia, pembuatan kapal, air keran, gas, pipa kimia, pipa minyak bumi, pipa makanan, pipa pendingin udara,dan pengolahan air limbah.
Layanan Kami
1.24 jam online
2Sampel gratis disediakan.
3Mendukung kustomisasi
4. Berikan gambar
5.Berbagai gaya pembayaran untuk dipilih
6Pemeriksaan pabrik (bahan, spesifikasi, jumlah, tekanan, kemasan)
7.Periode garansi panjang
8Kemasan yang cocok untuk transportasi
Pelanggan Kami
Sertifikat
FAQ
T1: Apa arti "10 Bar Rating Tekanan" untuk HVAC sendi karet?
Nomor 10 bar menunjukkan bahwa kopling fleksibel diuji dan ditandai untuk beroperasi terus menerus di bawah tekanan kerja hingga10 bar(sekitar 145 PSI atau 1,0 MPa) pada suhu operasi standar.dan saluran sirkulasi air kondensor dalam sistem HVAC komersial.
T2: Mengapa kopling fleksibel anti-ledakan diperlukan di dekat pendingin dan pompa sirkulasi besar?
Pompa dan pendingin menghasilkan getaran mekanik terus menerus dan kejut tekanan tiba-tiba (palu air) selama startup dan shutdown.Menyambungkan pipa kaku langsung ke unit ini mentransfer tegangan merusak ke nozel peralatan dan rangka bangunan. Sebuah kopling karet anti pecah menyerap kekuatan ini, mencegah retakan pipa, tangis flange, dan kerusakan peralatan.
T3: Bahan elastomer apa yang direkomendasikan untuk saluran air panas HVAC versus saluran air dingin?
-
EPDM:Standar industri yang ideal untuk air panas, air dingin, dan larutan glikol ringan, menawarkan rentang termal yang sangat baik, ketahanan ozon, dan sifat anti-penuaan.
-
NBR (Nitrile):Direkomendasikan jika aliran cairan mengandung oli jejak, pelumas hidrolik, atau aditif berbasis minyak bumi.
T4: Apakah unit kontrol (batang batas) diperlukan saat memasang sendi 10 bar ini dalam sistem HVAC?
Unit kontrol (sticks tie) sangat dianjurkan jika sistem pipa tidak beranker atau dipasang di rak pipa yang tinggi.Batang batas mencegah balon fleksibel dari overextending di luar batas gerakan maksimum yang diizinkan selama lonjakan hidraulik yang tidak terduga atau pompa startup.
T5: Bagaimana kopling fleksibel ini membantu mengurangi tingkat kebisingan di dalam bangunan komersial?
Pipa logam bertindak sebagai konduktor akustik, mentransfer kebisingan mesin pompa langsung ke ruang bangunan yang ditempati.Tubuh elastomer padat dari kopling fleksibel ini memutus jalur kontak logam-ke-logam yang kaku, meredam gelombang suara dan gemuruh mekanis tepat di antarmuka peralatan.
