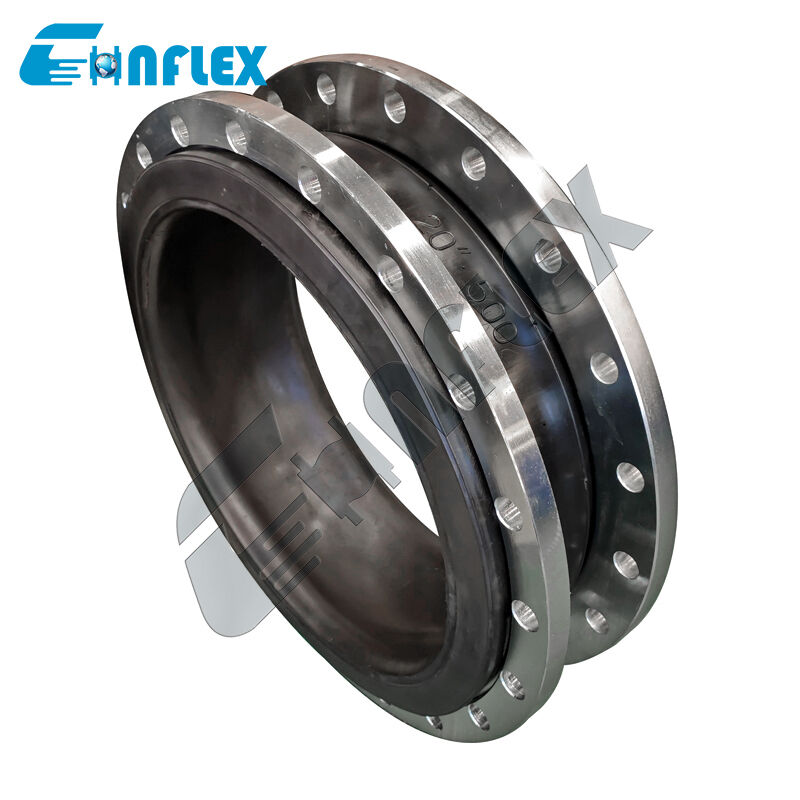

JIS 10K Rating Tekanan Flanged Rubber Expansion Joint: Shock Absorbing Bellows yang Dirancang Presisi untuk Pipeline Laut
Perlindungan kejut dan getaran untuk infrastruktur maritim yang sesuai dengan standar industri Jepang.
PeraturanJIS 10K Tekanan Rating Flanged Gummi Expansion Jointadalah kompensator pipa fleksibel yang dirancang dengan presisi yang dibangun khusus untuk memenuhi tuntutan ketat dari teknik kapal, pembuatan kapal, dan sistem transfer cairan lepas pantai.Pipa kapal laut dan kapal komersial termasuk sistem balast, sirkuit air pendingin, saluran bahan bakar, dan jaringan pompa dasar beroperasi di bawah getaran mekanik terus menerus, lenturan lambung gelombang yang parah, dan korosi air asin yang agresif.
Dirancang agar sesuai dengan standar industri Jepang (JIS 10Ktekanan dan pola pengeboran), karet karet ini memiliki badan elastomer multi-lapisan yang diperkuat dengan kain tali sintetis yang kuat dan cincin kawat baja yang tertanam.Ini bertindak sebagai buffer energi kinetik yang sangat andal, menyerap getaran mesin frekuensi tinggi, meredam kejut hidraulik dinamis, dan mengakomodasi gerakan pipa termal dan struktural.,sendi ekspansi ini memastikan penyesuaian drop-in, keamanan tanpa kebocoran, dan integritas struktural jangka panjang di seluruh aplikasi industri laut dan pesisir.
Karakteristik kinerja
Kepatuhan JIS 10K penuh:Dimensi flange, pola lingkaran baut, dan peringkat tekanan penahan ketat mematuhiJIS B2220 / JIS 10Kstandar, memastikan kompatibilitas yang mulus dengan kapal buatan Jepang, pompa, dan mesin laut.
Isolasi getaran & kejut kelas laut:Inti elastomer elastisitas tinggi meredam getaran yang diinduksi mesin, mesin berbunyi, dan pulsasi cairan, mencegah retakan kelelahan dalam jaringan pipa laut yang kaku.
Hull-Flexing & Kompensasi Pertumbuhan Termal:Lengkungan fleksibel yang dirancang menyerap pergeseran pipa multi-sumbu, dengan mudah mengakomodasi kompresi aksial, ekspansi, geser lateral,dan defleksi sudut yang disebabkan oleh variasi termal dan memutar lambung kapal.
Tahan korosi & air garam:Dirumuskan dengan senyawa karet yang cocok untuk kapal (seperti EPDM, NBR, atau Neoprene kelas tinggi) yang tahan terhadap degradasi air asin, biofouling, residu minyak, paparan ozon, dan cuaca pesisir yang keras.
Margin Keamanan Ledakan Tinggi:Dibangun dengan multi-lapisan, tegangan tinggi lapisan sintetis ban-kabel dan kawat terus-menerus penguatan, memastikan tekanan kerja operasi peringkat10 bar ($1.0\text{ MPa}$)dengan rasio robust safety burst.
Spesifikasi Produk
| Ukuran |
Panjang |
Gerakan yang Diizinkan dalam Operasi |
| mm |
Inch |
mm |
Kompresi sumbu mm |
Ekstensi Aksial
mm |
Gerakan lintas
mm
|
Defleksi Sudut mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Catatan: Jika media adalah minyak, zat asam atau alkali, dan ada persyaratan khusus untuk suhu kerja, Anda dapat menyesuaikan dengan mengirim surat atau gambar.Silahkan jelaskan saat memesan
|
Rincian produk
Aliran Produksi
|
1Bahan baku
Tingkat tertinggi CR/EPDM/NBR
bahan baku karet,
Tidak ada karet daur ulang
|
2.Plastikasi dan pencampuran
Formulasi khusus untuk lentur yang lebih baik dengan nilon, untuk kekuatan yang lebih baik, penyegelan
|
3.Workblanks membungkus
Cooper dilapisi baja kawat penguatan mencegah menarik off
|
|
4.Vulkanizing
Mesin vulkanisasi otomatis memastikan waktu vulkanisasi dan tekanan
|
5.Memeriksa
100% pemeriksaan ketat adalah tanggung jawab konsumen
|
6Kemasan
Kemasan Pelindung untuk Tidak
Karat dan Patah
|
Aplikasi
Standar Bersama Ekspansi Karetdigunakan secara luas di berbagai bidang, termasuk konstruksi, industri kimia, pembuatan kapal, air keran, gas, pipa kimia, pipa minyak bumi, pipa makanan, pipa pendingin udara,dan pengolahan air limbah.
Layanan Kami
1.24 jam online
2Sampel gratis disediakan.
3Mendukung kustomisasi
4. Berikan gambar
5.Berbagai gaya pembayaran untuk dipilih
6Pemeriksaan pabrik (bahan, spesifikasi, jumlah, tekanan, kemasan)
7.Periode garansi panjang
8Kemasan yang cocok untuk transportasi
Pelanggan Kami
Sertifikat
FAQ
Pertanyaan 1: Tekanan kerja apa yang ditentukan oleh JIS 10K rating untuk sendi ekspansi laut ini?
Peringkat JIS 10K menunjukkan bahwa sendi ekspansi dirancang untuk beroperasi terus menerus pada tekanan kerja hingga10 kgf/cm2(sekitar10 bar,1.0 MPa, atau145 PSIIni sesuai dengan kelas tekanan standar untuk sebagian besar saluran pendinginan, balast, dan penanganan cairan bantu kapal.
T2: Pilihan bahan karet mana yang paling cocok untuk aplikasi pipa laut?
-
EPDM:Pilihan standar untuk saluran pendingin air laut, sistem ballast, air tawar, dan gelung glikol ringan, menawarkan ketahanan superior terhadap paparan UV, ozon, dan air asin.
-
NBR (Nitrile):Direkomendasikan untuk transfer minyak bahan bakar, saluran minyak pelumas, air dasar berminyak, dan cairan yang mengandung hidrokarbon karena ketahanan minyaknya yang luar biasa.
-
Neopren (CR):Sangat baik untuk layanan laut umum di mana ketahanan minyak dan pertahanan cuaca luar / semprotan garam keduanya diperlukan.
P3: Bagaimana sendi fleksibel ini menangani gerakan kapal dan lenturan lambung di laut?
Kapal di laut mengalami pitch, roll, dan twisting lambung yang terus-menerus, yang memberikan kekuatan geser dan lentur yang parah pada jalur pipa yang kaku.Balok karet elastis bertindak sebagai engsel fleksibel dan kompensator, menyerap defleksi struktural dan mencegah konsentrasi tekanan pada casing pompa, balok, dan pendukung pipa.
Q4: Apakah unit kontrol (bar batas) diperlukan untuk instalasi kapal?
Ya, unit kontrol (sticks tie) sangat direkomendasikan untuk aplikasi laut, terutama pada pipa tanpa jangkar atau di dekat pompa pada mounting fleksibel.Batang batas membatasi gerakan berlebih selama aksi gelombang yang parah, pergeseran keadaan laut yang berat, atau lonjakan tekanan, mencegah karet karet terlalu meluas atau terlalu kompresi di luar batas desainnya.
T5: Bisakah sendi ekspansi JIS 10K ini dipasang kembali ke jaringan pipa kapal buatan Jepang yang ada?
Ya, karena flangenya dibuat dengan presisi dan dibor dengan ukuran JIS 10K yang tepat (seperti JIS B2220),mereka berfungsi sebagai penggantian drop-in yang tepat untuk produsen peralatan asli (OEM) sendi ekspansi laut di Jepang, Korea Selatan, dan kapal maritim global.
