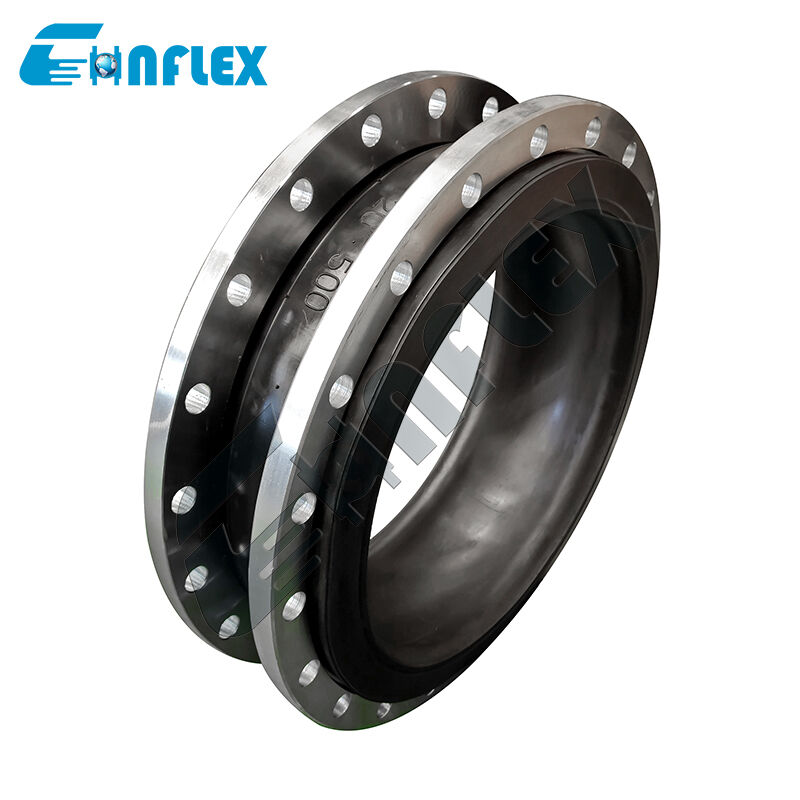

Sambungan Fleksibel Peringkat Tekanan Multi-Standar (PN16 / ANSI 150): Kompensator Pipa Berlapis Fluoropolimer Tahan Ledakan
Pelindung Kimia Lintas Kompatibel untuk Perpipaan Industri Global.
The Sambungan Fleksibel Peringkat Tekanan Multi-Standar (PN16 / ANSI 150) adalah kompensator pipa tugas berat bersertifikat ganda yang direkayasa untuk integrasi mulus di seluruh jaringan proses kimia, petrokimia, dan layanan berat global. Proyek rekayasa internasional dan peningkatan fasilitas sering menghadapi konflik kompatibilitas flensa saat menjembatani metrik Eropa (PN16 / 16 bar) dan infrastruktur perpipaan standar Amerika (ANSI Kelas 150 / 150 lb). Sambungan fleksibel canggih ini memecahkan tantangan ini dengan arsitektur flensa multi-slot, standar ganda yang dipadukan dengan lapisan internal fluoropolimer (PTFE) yang tidak dapat ditembus.
Lapisan PTFE berkepadatan tinggi memberikan isolasi kimia total yang tidak reaktif, melindungi selubung karet komposit luar dari lepuh, pembengkakan, dan degradasi kimia akibat asam agresif, pengoksidasi kuat, dan pelarut beracun. Diperkuat dengan kain tali sintetis multi-lapis dan cincin kawat baja tertanam, selubung tahan ledakan memberikan margin keselamatan tinggi di bawah siklus tekanan berkelanjutan. Dengan menyerap pertumbuhan termal multi-aksial, meredam getaran pompa yang merusak, dan menghilangkan kerumitan konversi flensa, kompensator universal ini menjamin keselamatan bebas bocor dan fleksibilitas operasional tinggi di seluruh sistem transfer fluida global.
Karakteristik Kinerja
Kompatibilitas Flensa Multi-Standar: Menampilkan desain flensa ganda yang cocok dengan pola lingkaran baut PN16 (EN 1092-1) dan ANSI Kelas 150 (ASME B16.5), menyederhanakan integrasi peralatan lintas batas dan mengurangi inventaris suku cadang.
Pelindung Kimia Layanan Berat: Lapisan dalam fluoropolimer murni (PTFE) tetap sepenuhnya inert terhadap asam mineral pekat, alkali keras, pelarut reaktif, dan hidrokarbon volatil, memastikan isolasi fluida total.
Badan Komposit Tahan Ledakan: Dibangun dengan lapisan tali ban sintetis berkekuatan tinggi dan penguatan kawat baja internal, memberikan ketahanan ledakan yang luar biasa dan stabilitas struktural di bawah tekanan kerja berkelanjutan 16 bar.
Pereda Gerakan Omni-Arah: Profil lengkungan bola tunggal yang direkayasa merespons dengan mulus terhadap tegangan pipa dinamis, menyerap kompresi aksial, ekspansi aksial, geser lateral, dan ketidaksejajaran sudut secara bersamaan.
Segel Wajah Penuh Terintegrasi: Lapisan PTFE internal meluas sepenuhnya melalui tenggorokan dan membungkus di atas permukaan flensa pendukung multi-standar, menciptakan permukaan gasket kimia terintegrasi yang tahan ledakan yang mencegah korosi permukaan flensa dan rembesan sambungan.
Spesifikasi Produk
| Ukuran |
Panjang |
Pergerakan yang Diizinkan dalam Operasi |
| mm |
inci |
mm |
Kompresi Aksial mm |
Ekspansi Aksial
mm |
Pergerakan Transversal
mm
|
Defleksi Sudut mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Catatan: Jika medianya adalah minyak, zat asam atau basa, dan ada persyaratan khusus untuk suhu kerja, Anda dapat menyesuaikannya dengan mengirim surat atau gambar. Harap tentukan saat memesan
|
Detail Produk
Alur Produksi
|
1.Bahan baku
Bahan baku karet CR/EPDM/NBR tingkat atas,
Tanpa karet daur ulang
2.Plastikasi
|
dan pencampuran Formulasi Khusus untuk Lentur Lebih Baik dengan Nilon, Untuk Kekuatan, Penyegelan Lebih Baik
3.Pembungkusan benda kerja
|
Penguatan kawat baja berlapis tembaga mencegah lepas
4.Vulcanisasi
|
|
Mesin vulkanisasi otomatis memastikan waktu dan tekanan vulkanisasi
5.Inspeksi
|
Inspeksi ketat 100% bertanggung jawab kepada konsumen
6. Pengemasan
|
Pengemasan Pelindung untuk Tanpa
Karat dan Pecah
Aplikasi
|
Sambungan Ekspansi Karet Standar
digunakan secara luas di berbagai bidang, termasuk konstruksi, industri kimia, pembuatan kapal, air keran, gas, pipa kimia, pipa minyak, pipa makanan, pipa AC, dan pengolahan air limbah.Layanan Kami
1.24 jam online
2. Sampel gratis disediakan
3. Dukungan kustomisasi
4. Sediakan gambar
5. Berbagai gaya pembayaran untuk dipilih
6. Inspeksi pabrik (bahan, spesifikasi, kuantitas, tekanan, pengemasan)
7. Periode garansi panjang
8. Pengemasan yang cocok untuk transportasi
Pelanggan Kami
Sertifikat
FAQ
Q1: Apa keuntungan utama dari pengeboran flensa Multi-Standar (PN16 / ANSI 150)?
Di fasilitas pemrosesan internasional, peralatan yang diimpor dari Eropa (mengikuti standar PN16) sering kali terhubung ke perpipaan yang dirancang sesuai standar Amerika (ANSI Kelas 150). Konfigurasi lubang flensa multi-standar memungkinkan tim pemeliharaan dan kontraktor EPC untuk memasang sambungan ekspansi yang sama persis pada salah satu standar tanpa menggunakan adaptor khusus yang mahal atau memodifikasi flensa pipa.
Q2: Bagaimana lapisan fluoropolimer (PTFE) melindungi sambungan ekspansi?
Senyawa karet tanpa lapisan seperti EPDM atau NBR akan rusak, membengkak, atau melunak ketika terkena bahan kimia industri agresif atau pelarut organik. Lapisan dalam PTFE yang kontinu bertindak sebagai penghalang kimia yang tidak dapat ditembus, memastikan fluida proses hanya bersentuhan dengan fluoroplast inert sambil membiarkan badan elastomer luar terlindungi untuk melakukan tugas penyerapan guncangan dan getaran mekanisnya.
Q3: Apakah gasket kimia wajah penuh terpisah diperlukan untuk pemasangan?
Tidak diperlukan gasket terpisah. Lapisan PTFE internal meluas sepenuhnya melalui tenggorokan dan melebar di seluruh permukaan penyegelan flensa pendukung multi-standar. Permukaan PTFE yang terlipat ini berfungsi sebagai gasket tahan kimia cakupan penuhnya sendiri, menciptakan segel anti bocor yang segera saat dikencangkan terhadap flensa yang cocok.
Q4: Berapa batas tekanan dan suhu untuk sambungan fleksibel ini?
Unit komposit diberi peringkat untuk tekanan kerja berkelanjutan hingga
16 bar (232 PSI / 1.6 MPa) dengan rasio keselamatan anti-ledakan yang kuat. Dikendalikan oleh backing elastomer kelas atas, peringkat suhu proses operasi berkelanjutan meluas hingga 115°C, mengakomodasi sebagian besar jalur sintesis dan transfer kimia panas.Q5: Haruskah unit kontrol (batang pembatas) dipasang dengan kompensator ini?
Unit kontrol (batang pengikat/pembatas) sangat direkomendasikan untuk sistem perpipaan yang tidak tertambat atau aplikasi layanan berat bertekanan tinggi. Batang pembatas secara fisik menahan bellow fleksibel agar tidak melampaui ambang batas pergerakan yang direkayasa selama lonjakan tekanan mendadak atau kejadian water hammer, mencegah pemisahan sambungan pipa.
